Транспортировка и хранение изделия должны производиться в заводской упаковке с

соблюдением мер предосторожности от механических повреждений и воздействия

атмосферных осадков. Хранить в закрытых помещениях с естественной вентиляцией

при температуре от -25°С до +50°С и относительной влажности не более 80%.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Изделие необходимо утилизировать согласно требованиям законодательства

территории реализации. Продукция свободно реализуется на территории РФ и ЕАЭС

всем потребителям через розничные магазины, дополнительных требований к

реализации нет.

На основании сертификата соответствия ЕАЭС RU C-DE.АБ53.В.03492.22 от

08.02.2022 действует до 07.02.2027, продукция соответствует требованиям

Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности

низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость

технических средств».

ПРАВИЛА РЕАЛИЗАЦИИ И УТИЛИЗАЦИИ

СЕРТИФИКАЦИЯ

УСТАНОВКА И ПОДКЛЮЧЕНИЕ ФОТОРЕЛЕ 25873 5

Монтаж фотореле осуществляется непосредственно в патрон Е27 вместо лампы.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ ФОТОРЕЛЕ 25874 2

• Установите выносной датчик в монтажное отверстие.

• Закрепите блок управления на стандартную DIN-рейку 35 мм. (рис. 1).

• Подключите сетевой кабель, провод от нагрузки и датчика согласно рис. 2.

Регулятор «LUX» позволяет установить порог срабатывания фотореле в зависимости от

требуемого уровня освещенности.

Фотореле 25873 5 включается и выключается от освещенности при установке

регулятора «ТМЕ» в положении «AUTO» ‚ при установке любого значения от 1 до 12

часов фотореле включится при снижении уровня освещенности менее 15лк и

отключится через установленное время.

НАСТРОЙКА ПАРАМЕТРОВ ФОТОРЕЛЕ

3 4 5

ОБСЛУЖИВАНИЕ

Загрязнение фотореле может привести к нестабильной работе. Чистку фотореле

производить мягкой ветошью, смоченной в слабом мыльном растворе. Фотореле

ремонту не подлежит.

х2

1. Фотореле 2. Монтажный комплект

СХЕМА ПОДКЛЮЧЕНИЯ ФОТОРЕЛЕ К СЕТИ

ПЕРЕМЕННОГО ТОКА 230 В

КОМПЛЕКТ ПОСТАВКИ

*Внимание! Производитель оставляет за собой право вносить непринципиальные

изменения в конструкцию, не ухудшающие технические характеристики изделия и не

влияющие на безопасность конечной продукции, без отражения этого в руководстве по

эксплуатации и уведомления потребителя.

НАЗНАЧЕНИЕ

Фотореле предназначены для автоматического включения и выключения нагрузки в

зависимости от уровня освещенности. Фотореле предназначены для эксплуатации в

однофазной электрической сети переменного тока напряжением 230В. Основная

область применения — управление внутренним освещением. Коммутация нагрузки

выполняется электромеханическим реле.

• Установите крепёжный уголок на основание фотореле и закрепите его винтом (входит

в комплект поставки).

• Смонтированное на крепёжном уголке фотореле установите на месте установки.

Фотореле 25871 1, 25872 8 устанавливается основанием вниз, фотореле 25870 4

устанавливается основанием вверх.

• Подключите сетевые провода и провод от нагрузки к выводам фотореле:

- коричневый провод - фаза (L);

- синий провод - нейтраль (N);

- красный провод- подключение нагрузки.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ ФОТОРЕЛЕ 25870 4, 25871 1, 25872 8

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Работы, связанные с монтажом, чисткой фотореле осуществлять только при

отключенном электропитании сети. Обязательно убедитесь в отсутствии напряжения на

месте работ с помощью индикатора напряжения. Запрещается подключать фотореле к

неисправной электропроводке. Присоединение к электросети производить только при

помощи клеммной колодки, скрутка проводов недопустима. Убедитесь, что все

электрические соединения надежно защищены от попадания влаги. При возникновении

неисправности (короткое замыкание/искрение/оплавление/ возгорание и т.п.),

необходимо отключить электропитание. Запрещается производить тушение с помощью

воды или легковоспламеняющихся предметов. Воспользуйтесь специальными

средствами пожаротушения. После устранения угрозы – обратиться по месту

приобретения фотореле.

Несоответствие параметров питающей сети, а также мощности нагрузки может

привести к выходу фотореле из строя.

Монтаж и ввод в эксплуатацию фотореле должны осуществляться только

квалифицированным электротехническим персоналом. При установек необходимо

располагать фотореле вдали от химически активной среды, горючих и

легковоспламеняющихся веществ.

ВНИМАНИЕ!

МОНТАЖ И ПОДГОТОВКА К РАБОТЕ

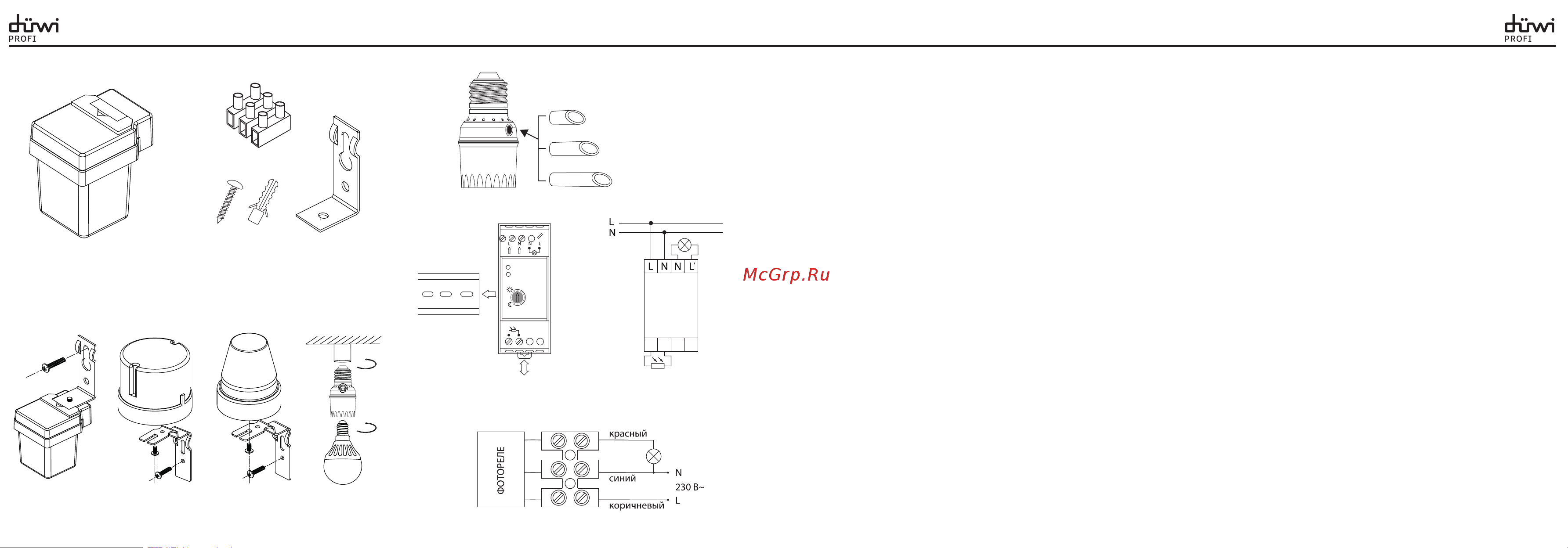

СХЕМА КРЕПЛЕНИЯ ФОТОРЕЛЕ 25870 4, 25871 1, 25872 8, 25873 5

СХЕМА КРЕПЛЕНИЯ ФОТОРЕЛЕ 25874 2

Рис. 1 Рис. 2

Свет от подключенного источника света не должен попадать на фотореле.

Используйте комплект для защиты датчика от засвечивания лампой:

– для ламп мощностью

20 – 30 Вт (~3-5 Вт LED)

– для ламп мощностью

40 – 50 Вт (~5-7 Вт LED)

– для ламп мощностью

50 - 60 Вт (~7-13 Вт LED)

25873 525872 8 25871 1 25870 4
