Размер вырезанной обрабатываемой детали будет немного

отличаться от размера профиля. Обеспечьте расстояние (X)

между фрезерной битой и внешней стороной профильной

направляющей. Расстояние (X) можно вычислить при помо-

щи следующего уравнения:

Расстояние (X) = (наружный диаметр профильной

направляющей - диаметр фрезерной биты)

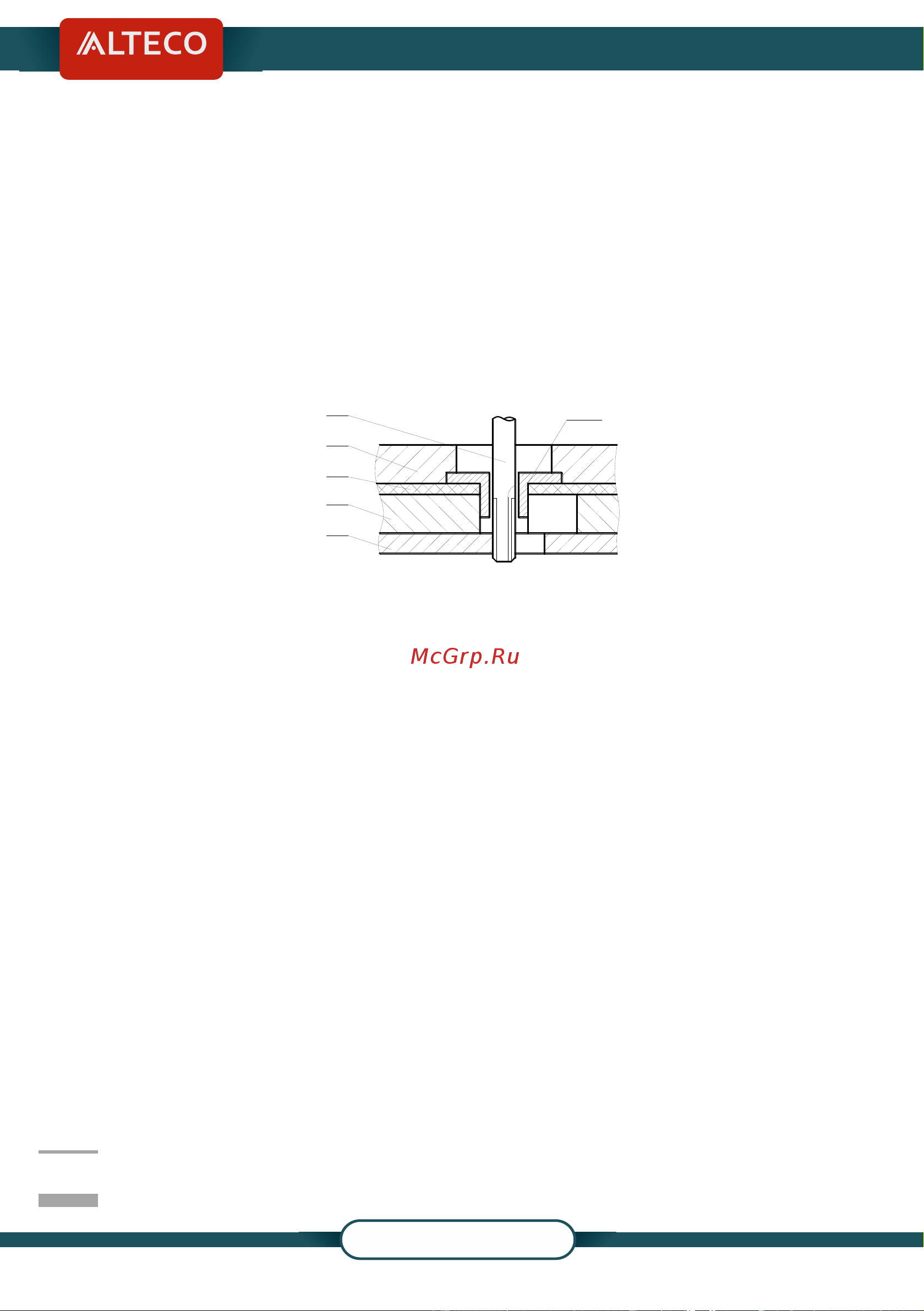

1. Режущий элемент

2. Прозрачная крышка

3. Шаблон

4. Прозрачная защита

5. Заготовка

6. Защита шаблона

Прямая направляющая

Прямая направляющая эффективно используется для осу-

ществления прямых вырезов при снятии фасок или резке

пазов.

Соедините направляющую планку с прямой направляющей

при помощи болта с барашковой гайкой.

Прикрепите прямую направляющую с помощью зажимного

винта (1). Ослабьте барашковую гайку на прямой направ-

ляющей и отрегулируйте расстояние между фрезой и пря-

мой направляющей. Надежно затяните барашковую гайку

на необходимом расстоянии.
