14
Расположите уровень на подвижной части каретки
и основном столе. Настройте правильное
положение подвижного стола относительно
рабочего стола (рис. 5). Каретка должна быть
выровнена параллельно поверхности стола и быть
на 0,1-0,4 мм выше него.
3.5 Установка углового упора
с эксцентриковым зажимом
Установите упор 6 с эксцентриковым зажимом 9 на
подвижный стол 4 вставив их в T-образный паз
(рис. 1).
3.6 Установка шпинделя и зажимного
патрона
Станок оснащен шпинделем С и зажимным
патроном В, которые устанавливаются на
конический шпиндель А (рис. 6).
Для установки шпинделя (Ø30 мм), отключите станок
от сети, заблокируйте конический шпиндель A
рукояткой 11 (рис. 1). Установите верхний шпиндель
В на конус А и затяните центральный винт E (рис. 7),
вставив шестигранный ключ в центр шпинделя.
Закрутите с помощью плоской отвертки стопорный
винт D. Установите нужный режущий инструмент,
используя при необходимости наборные кольца С.
Затем установите прижимную шайбу F
и зафиксируйте ее с помощью болта G.
При установке или замене шпинделя убедитесь, что
он сидит плотно и надежно закреплен.
Следите за моментом затяжки. При
слабой фиксации шпиндель и/или фреза
могут отлететь, что травмоопасно,
или неполная затяжка крепежа может
вызывать «биение».
Зажимной патрон устанавливается на конический
шпиндель аналогичным образом (рис. 8).
При замене цанги или концевой фрезы убедитесь,
что центральный стопорный винт и зажимное
кольцо затянуты.
3.7 Установка защитного кожуха
Вставьте ручки-фиксаторы А (рис. 9) в пазы кожуха.
Вкрутите их в отверстия рабочего стола.
Упор можно фиксировать в разных положениях
в
зависимости от размера обрабатываемой детали.
Крышка кожуха С откидывается, чтобы обеспечить
быстрый доступ к шпинделю для смены инструмента.

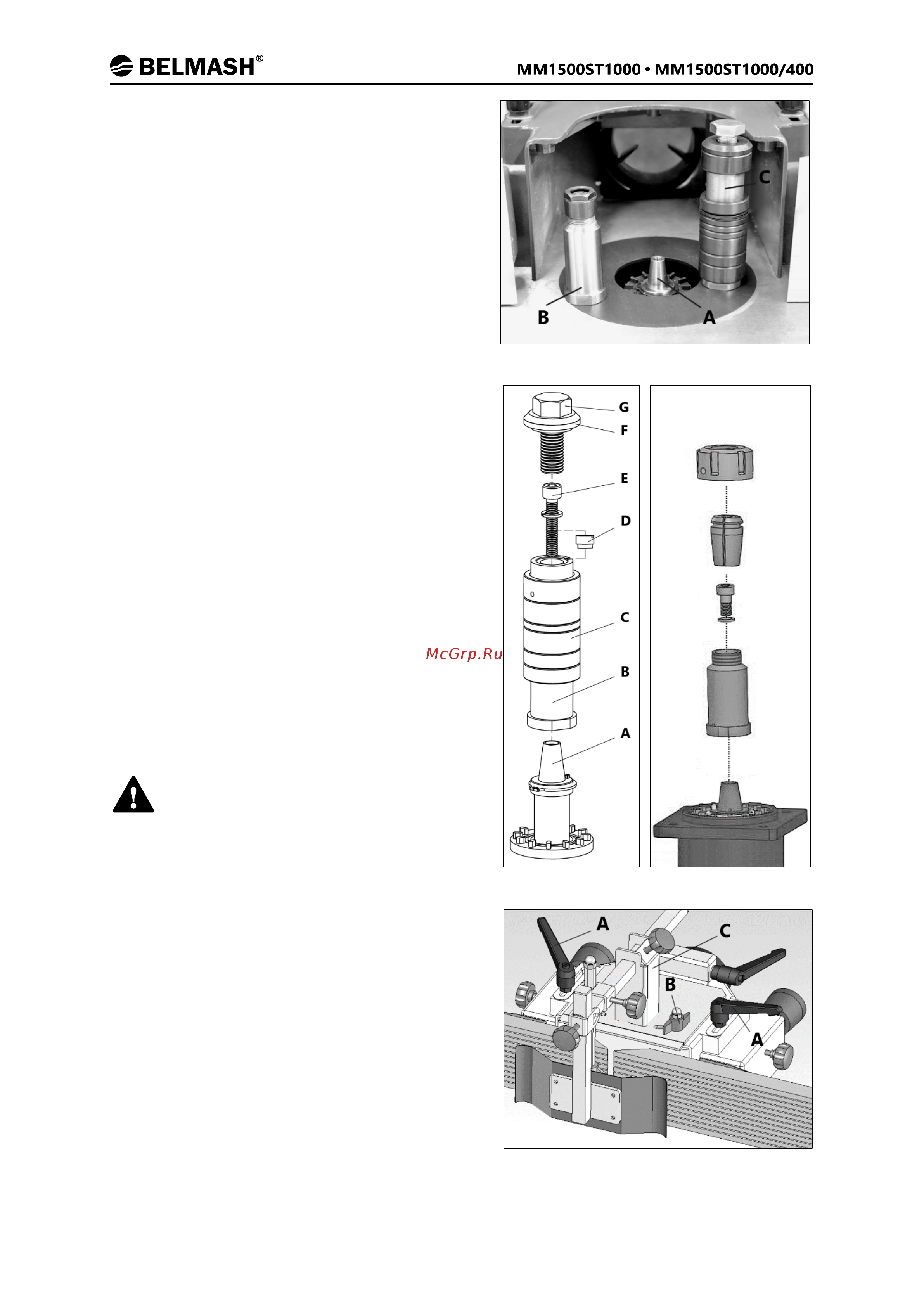

Рисунок 6.
Рисунок 9.
Рисунок 7.
Рисунок 8.
