Чтобы её зафиксировать, ослабьте фиксатор В,

сдвиньте в сторону от центра кожуха, чтобы язычок

вошел под кожух, затяните фиксатор. Сделайте то же

самое с другой стороны.

Крышка кожуха должна быть

зафиксирована во время работы станка.

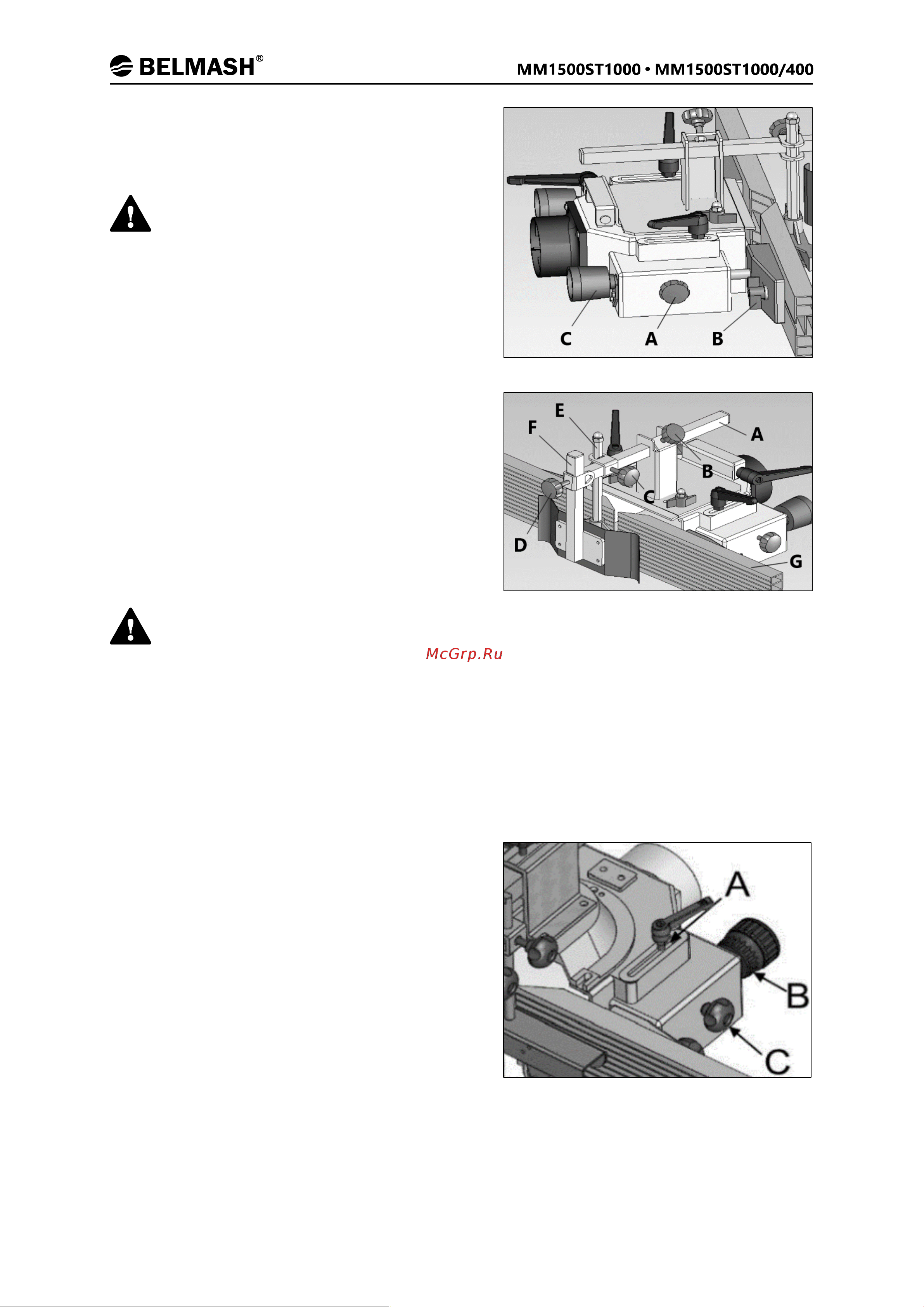

Ослабьте блокирующую ручку глубины упора А

(рис. 10) и фиксатор ширины упора В. Сдвиньте

щечки так, чтобы края с фаской находились

максимально близко к шпинделю. Винтом

регулировки глубины упора С отрегулируйте щечки

так, чтоб они прилегали к кожуху, затем

зафиксируйте их на месте с помощью ручки

блокировки глубины А и фиксатора ширины В.

Вставьте квадратный стержень А (рис. 11) в крышку

кожуха и зафиксируйте его винтом-барашком В.

Установите вертикальный держатель Е на

квадратный стержень А и зафиксируйте его винтом-

барашком С. Вставьте передний защитный кожух F

в конец квадратного стержня и зафиксируйте его

винтом-барашком D. При правильной установке

обрабатываемая деталь плотно прижимается как

к столу, так и к упору.

Никогда не используйте фрезерный станок без защитных устройств.

Подготовка к работе:

 соедините щечки G упора (рис. 11) вместе так, чтобы края не касались режущего инструмента;

 установите упор так, чтобы заготовка прилегала вплотную;

 отрегулируйте вертикальный держатель Е так, чтобы он прижимал заготовку сверху;

 установите пружинную вставку под винт-барашек F для плотного прижима заготовки

к щечкам.

Всегда подавайте заготовку по направлению в

ращения (справа налево).

3.8 Регулировка параллельного упора

Упор представляет собой регулируемую систему,

состоящую из двух частей. Каждый упор

регулируется независимо от другого для

выполнения среза различной толщины

и специальных приемов фрезерования.

Чтобы отрегулировать упор ослабьте фиксирующую

ручку упора C (рис. 12).

поворачивайте регулировочную ручку B, пока упор

не будет установлен в желаемое положение.

Затяните фиксирующую ручку C.

Рисунок 10.

Рисунок 11.

Рисунок 12.
