1. Надеть маховичок на вал маховичка, показанный на Рис. 3, так, чтобы

шпонка на валу вошла в шпоночный паз маховичка.

2. Затянуть рукоятку маховичка на винтовой части вала маховичка.

3. Для вращения маховичка ослабить рукоятку маховичка, повернуть

маховичок для шпинделя на требуемую высоту. Затем затянуть рукоятку

маховичка для сохранения настроенной высоты. Данную рукоятку всегда

требуется затягивать.

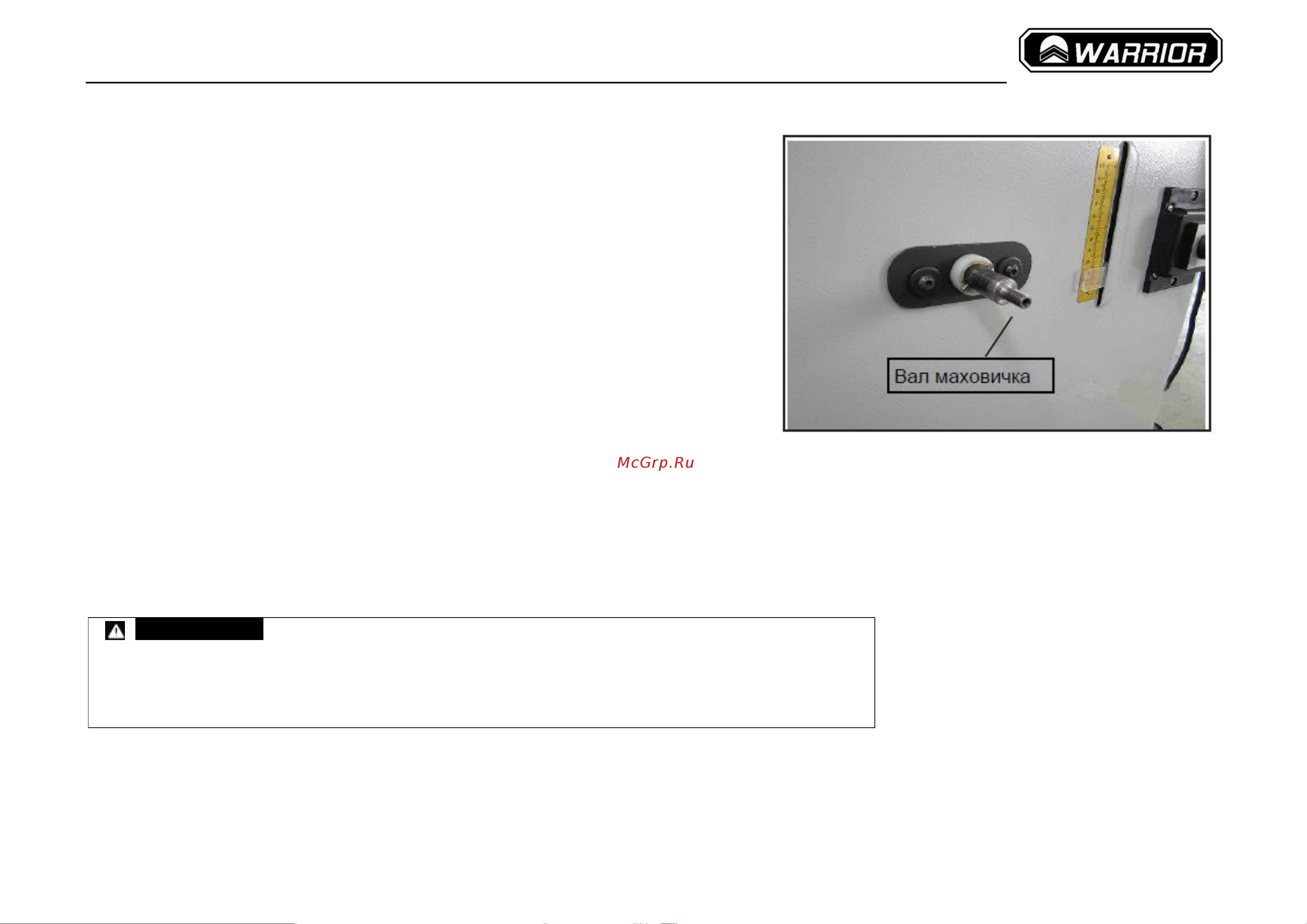

Рис. 3. Расположение вала маховичка

Шпиндель

Станок поставляется со сменными шпинделями. Шпиндели должны вставляться правильно и оставаться закрепленными в станке

для обеспечения выполнения работ надлежащего качества. При установке и снятии шпинделей следует проверять плотность

посадки шпинделя и наличие достаточной длины резьбы тяги, ввернутой в нижнюю часть шпинделя.

ВНИМАНИЕ!

Неверная сборка может стать причиной того, что шпиндель и режущий инструмент

вылетят из станка, что может привести к причинению тяжелой травмы или даже к

летальному исходу. Перед работой на станке необходимо проверять надежность

крепления шпинделя.

Порядок установки шпинделя:

1. ОТКЛЮЧИТЬ СТАНОК ОТ СЕТИ.

2. Отвернуть шесть гаек мо шпинделя и гайку тяги с тяги.
