3. Ввернуть тягу приблизительно на 10-15 оборотов в шпиндель. У тяги имеются резьбовые концы. Один из них остается открытым,

Рис.4.

4. Поставить шпиндель с тягой в патрон шпинделя сверху стола. Совместить шпоночный паз шпинделя с установочным штифтом

вверху патрона шпинделя. Посадка шпинделя будет ощущаться, Рис. 4.

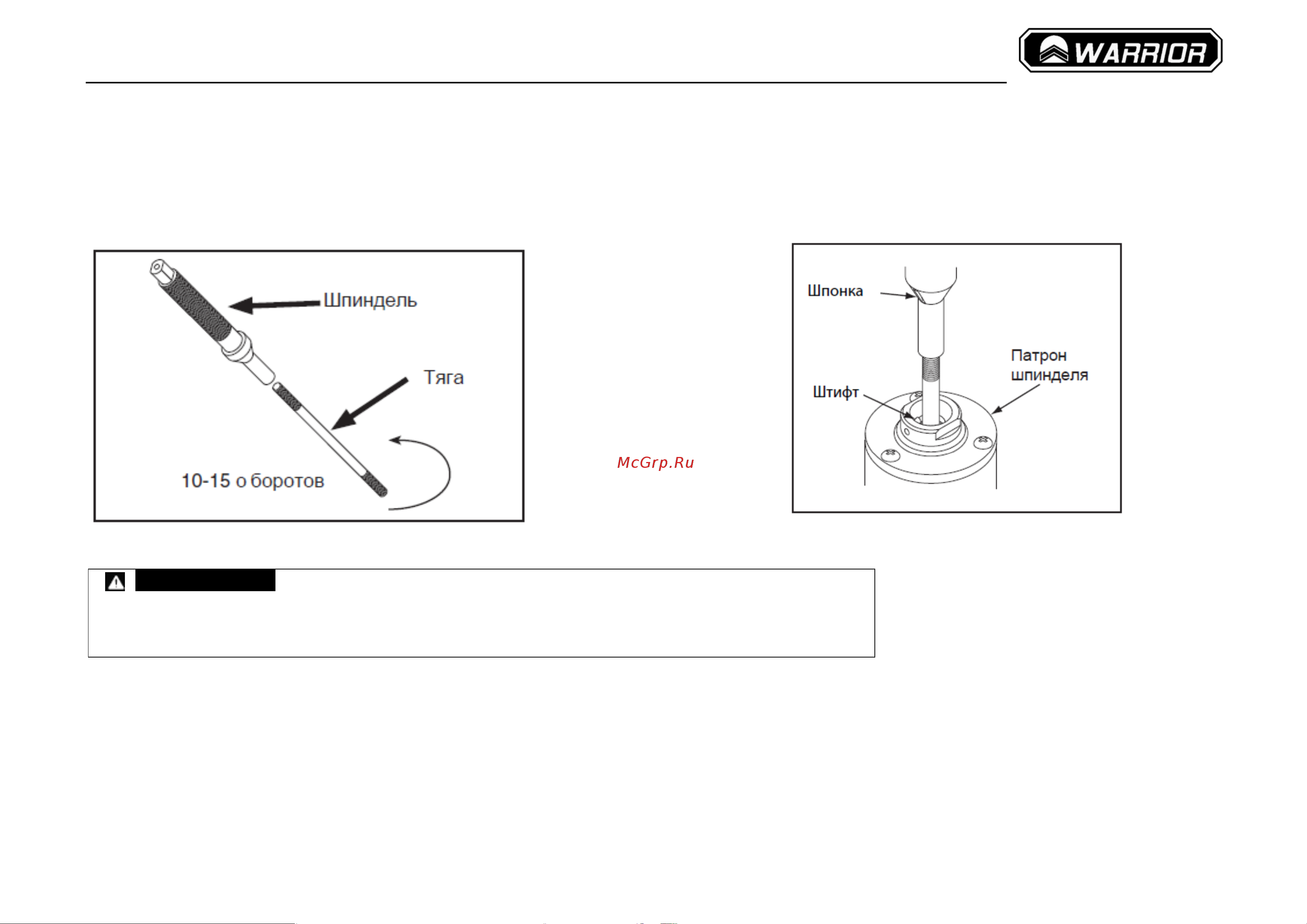

Рис. 4. Шпиндель с тягой Рис. 5. Установка шпинделя

ОСТОРОЖНО!

Проверить совмещение шпоночного паза шпинделя и штифта, а также надлежащую

посадку до затяжки гайки тяги. Ненадлежащая сборка сожжет стать причиной

возникновения небезопасных условий и возможного травмирования рабочего.

5. Навернуть гайку тяги конусной стороной вверх на нижнюю часть тяги до упора под патроном корпуса шпинделя, Рис. 6.
