W0401F

ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр. 3, этаж 2 ком. 9

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42

email: support@harvey-rus.ru

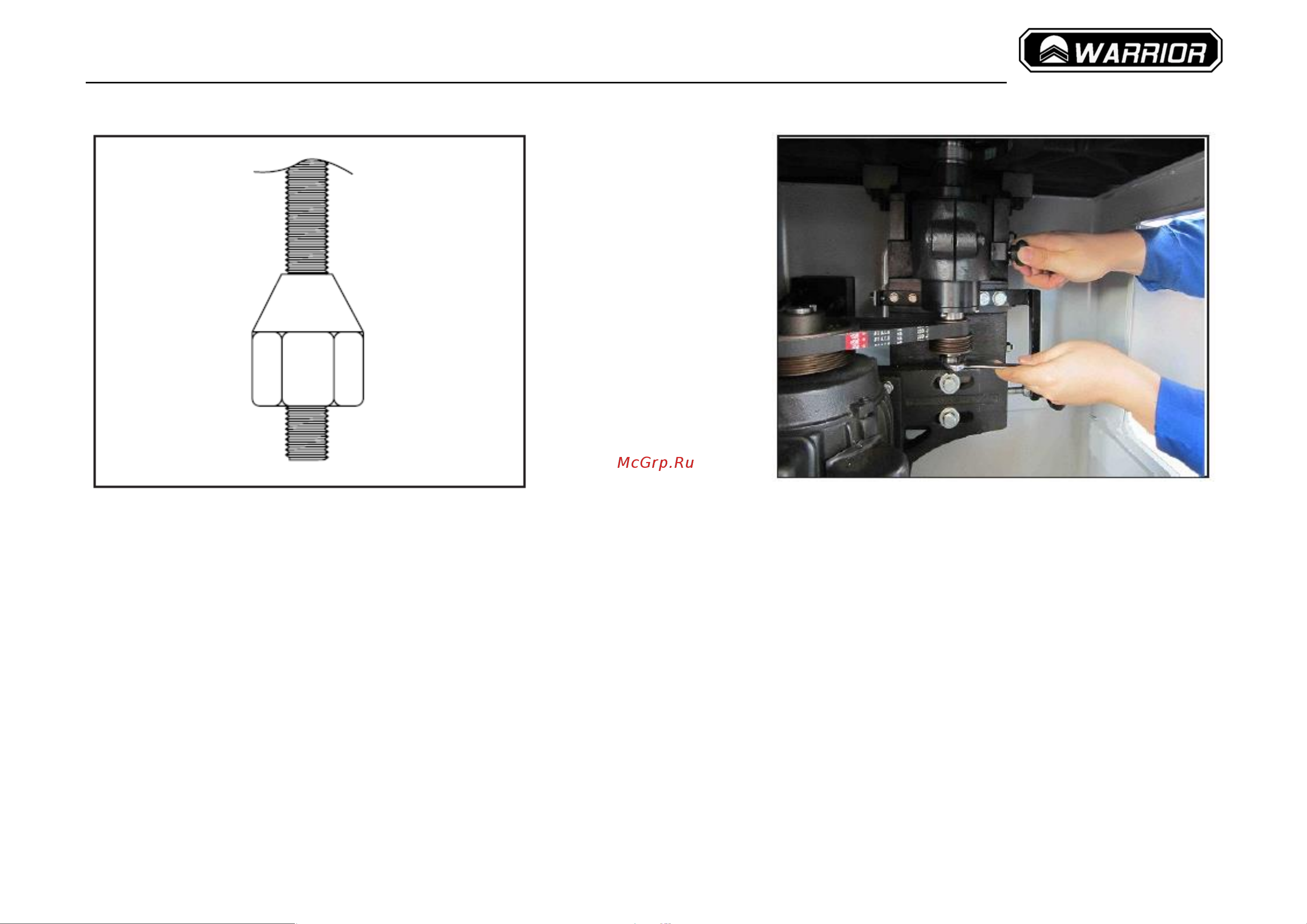

Рис. 6. Навернутая на тягу гайка Рис. 7. Затяжка и ослабление шпинделя

6. Накинуть шпиндельный ключ на верхнюю часть шпинделя так, чтобы он сел над головкой шпинделя. Нажать на установочный

штифт шпинделя для установки шпинделя на месте, рис. 7.

7. Провернуть шпиндель. Не прикладывать избыточное усилие.

Вставки стола

Станок снабжен тремя вставками стола, которые обеспечивают четыре диаметра отверстия на поверхности стола. Следует

использовать отверстие наименьшего диаметра, допустимое для режущего инструмента – это обеспечит большую площадь опоры

под заготовку и снизит объем стружки, попадающей в станок.

Надлежащий диаметр отверстия также обеспечит нахождение неиспользуемой части режущего инструмента под поверхностью

стола, что повышает степень защиты рабочего. Имеются две алюминиевые вставки стола и одна чугунная. Чугунная вставка стола

должна быть заподлицо с верхней поверхностью стола.
