Регулировка вставки:

1. СТАНОК ДОЛЖЕН БЫТЬ ОТКЛЮЧЕН ОТ СЕТИ.

2. Вывернуть три винта, крепящие чугунную вставку.

3. С помощью поверочной линейки и плоской отвертки повернуть

регулировочные винты по часовой стрелке или против часовой стрелки для

выравнивания вставки с поверхностью стола, Рис. 8.

4. Ввернуть и затянуть винты крепления, проверить поверочной линейкой.

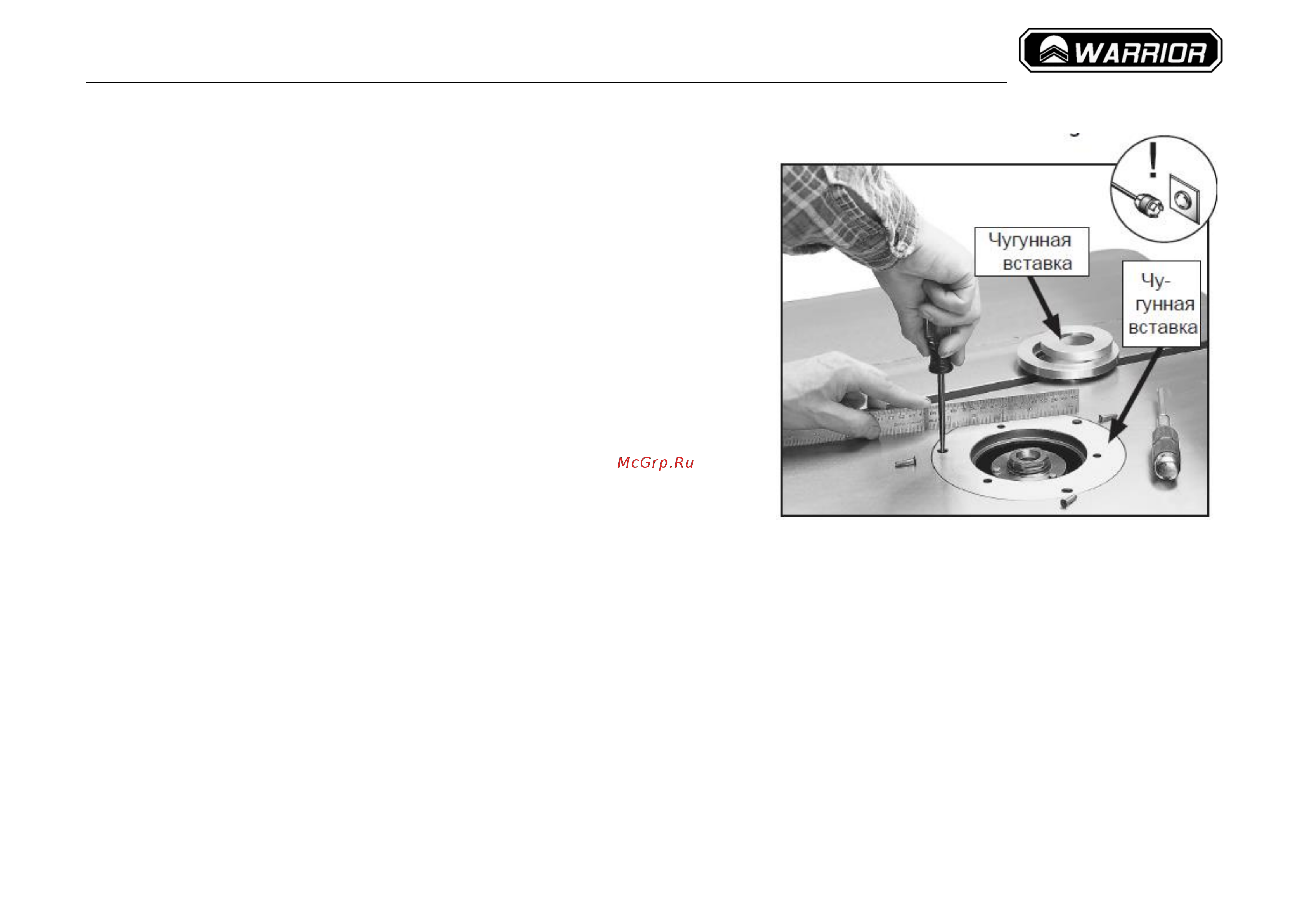

Рис. 8. Выравнивание вставки стола

Удлинительная консоль

Чугунная консоль увеличивает рабочую поверхность, обеспечивая опору для крупных заготовок.

Установка удлинительной консоли:

1. Проверить чистоту контактных поверхностей.

2. Вставить болты с пружинными шайбами в консоль и ввернуть их в отверстия спереди станка. Пока болты не затягивать.

3. Поднять консоль за одну сторону и проверить, чтобы она была заподлицо с кромкой стола, затем затянуть первый болт, Рис. 9.

Примечание. Поднимая или опуская дальний конец консоли можно найти центр консоли, находящийся заподлицо со столом.
