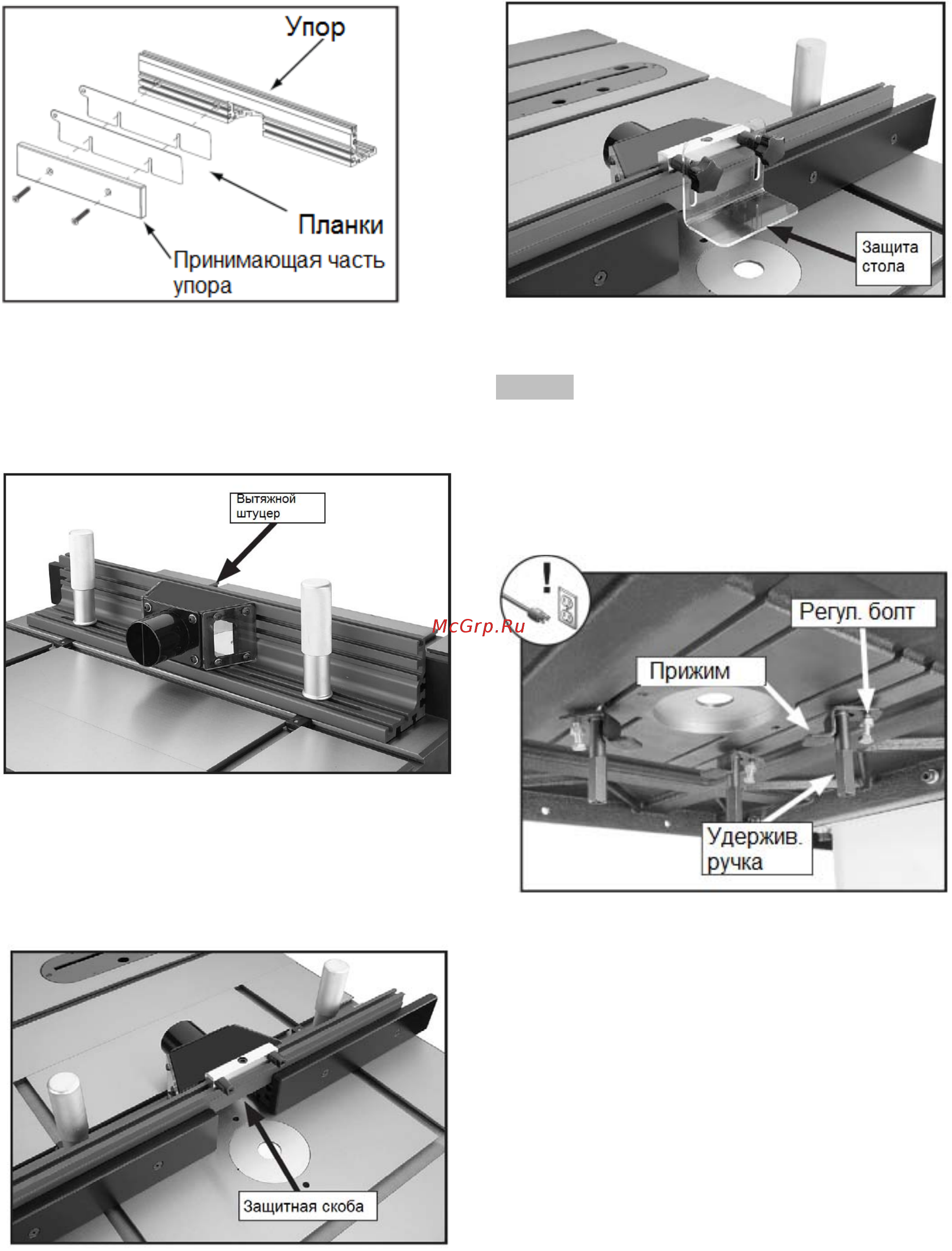

Рис. 8: Использование планок для

полнопрофильного фрезерования кромок.

10. Прикрепите вытяжной штуцер с задней стороны

упора при помощи четырех винтов M6-1 x 10, четырех

плоских шайб 6 мм, см рис. 9.

Рис. 9: Вытяжной штуцер прикреплен к упору.

11. Проденьте квадратную гайку защитной скобы в

верхний Т-образный паз упора, отцентрируйте ее с

вытяжным штуцером, затем затяните винт, чтобы

зафиксировать ее на месте, как на рис. 10.

Рис. 10: Отцентрированная защитная скоба.

12. Прикрепите пластиковую защиту стола к защитной

скобе при помощи двух звездообразных ручек, см. рис.

11.

Рис. 11: Прикрепленная защита стола.

5. Работа

Чтобы прикрепить фрезер к фрезерному столу:

1. Отключите станок от источника питания!

2. Проденьте три прижима для фрезера в Т-образные

пазы под фрезерным столом так, чтобы они оставили

место для размещения основания фрезера, см. рис. 12.

Рис. 12: Крепление фрезера.

Примечание: Для лучшего позиционирования

прижима, поиграйте степенью затяжки

удерживающей ручки и регулировочного болта таким

образом, чтобы прижим оставил место для

размещения основания фрезера на следующем

этапе.

3. Проденьте основание фрезера в три прижима,

расположите их таким образом, чтобы фреза была в

центре отверстия стола, затем затяните удерживающие

ручки и регулировочные болты, чтобы зафиксировать

фрезер на месте (см. рис. 13).

4. Установите оставшийся прижим, чтобы убедиться, что

фрезер будет крепко сидеть на месте во время работы.
