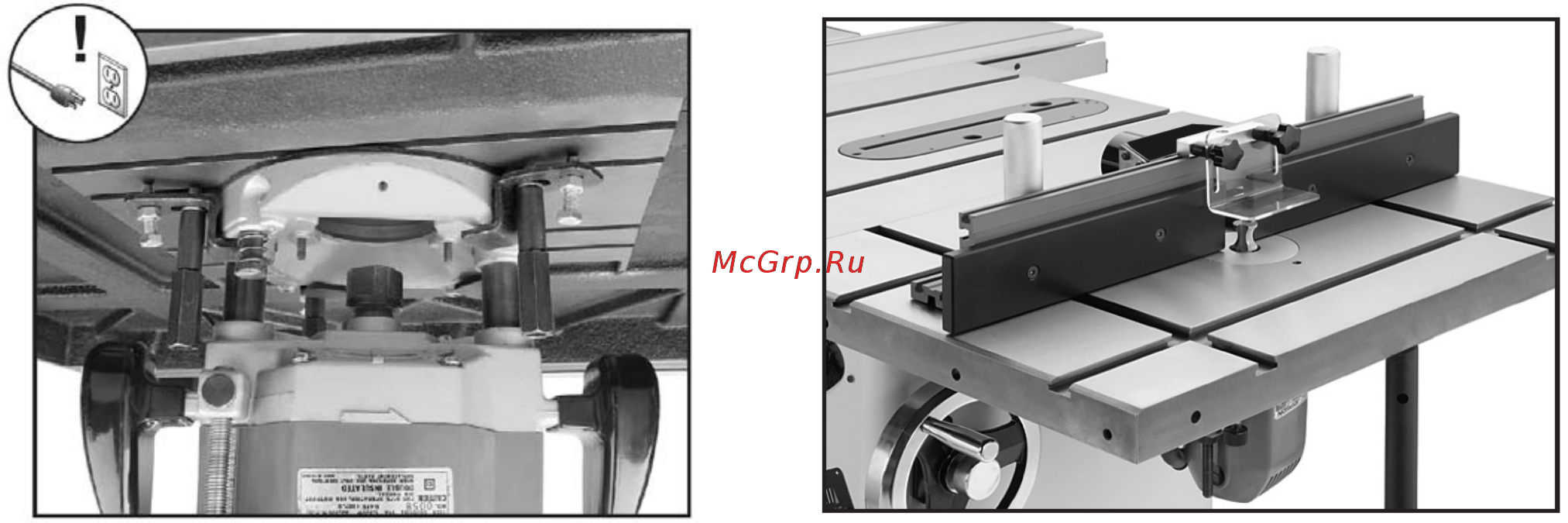

Рис. 13. Фрезер прикреплен к фрезерному столу.

Использование упора:

1. Отключите станок от источника питания!

2. Убедитесь, что фрезер правильно установлен, как

описано в разделе выше.

3. Установите вставку стола, которая оставит вокруг

фрезы немного места и не будет препятствовать ее

вращению. Это обеспечит максимальную опору

заготовке для увеличения безопасности операции.

4. Если вы собираетесь использовать планки для

принимающей панели упора для полнопрофильного

фрезерования кромок, установите их сейчас.

5. Ослабьте винты, которые крепят панели упора,

раздвиньте их, затем переместите упор в требуемое для

операции положение (см. рис. 14).

Рис. 14: Пример расположения упора.

6. Расположите и закрепите панели упора так, чтобы они

оставляли небольшой зазор вокруг фрезы, не

препятствуя ее вращению. Это обеспечит максимальную

опору заготовке и увеличит безопасность операции.

Примечание: Если вы будете производить

фрезерование с поддержкой заготовки только

руками, снимите узел упора с фрезерного стола и

используйте штифт в одном из двух отверстий,

расположенных вокруг вставки стола.
