Стол фрезерный MT-20-01 артикул 4 01 13 001

22 15

Устройство фрезерного стола

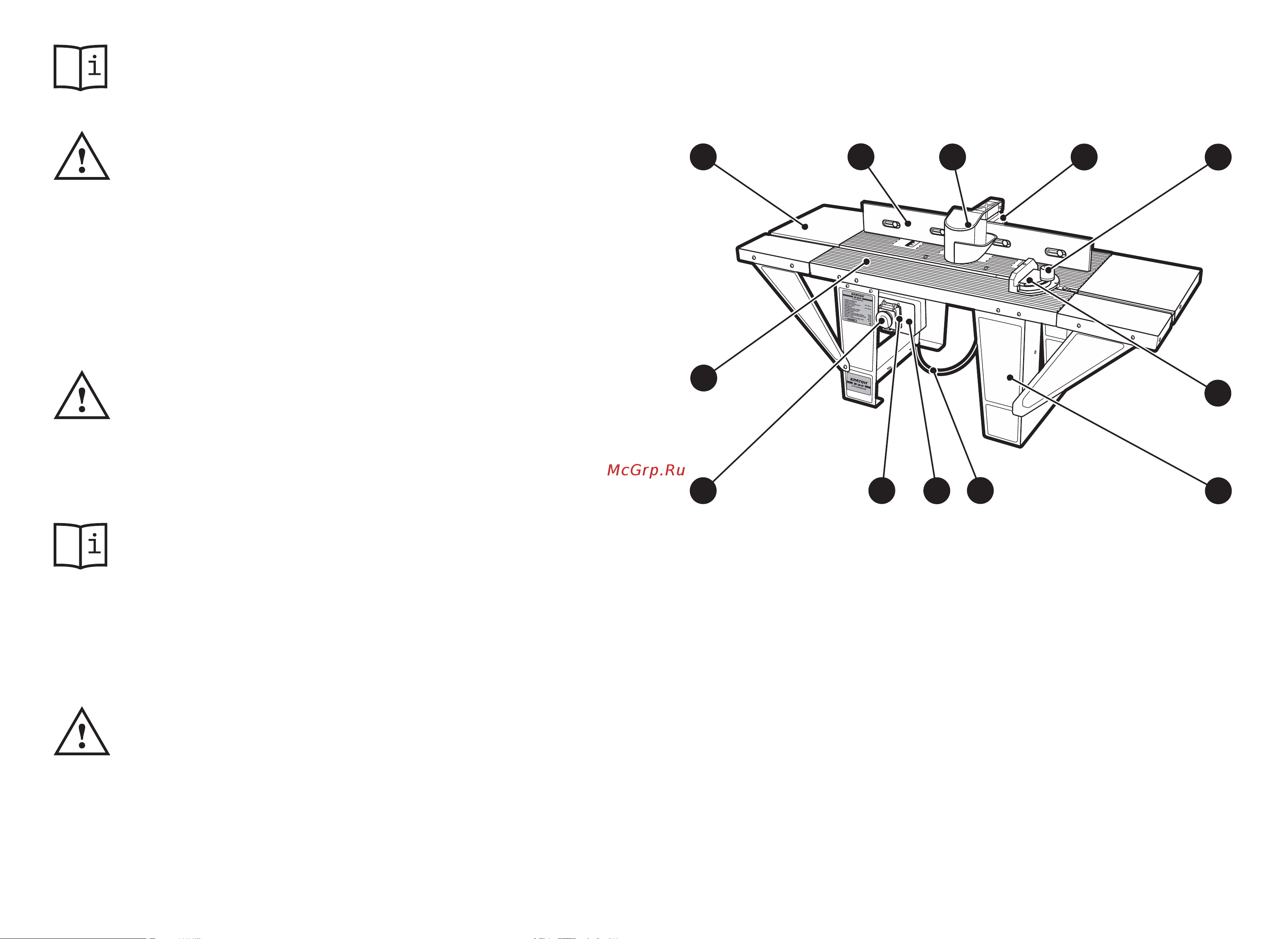

Рисунок 1 — Общий вид фрезерного стола

1. Кнопка блокирующая

2. Стол рабочий

3. Стол дополнительный (2 шт.)

4. Линейка направляющая

5. Кожух защитный прозрачный

6. Патрубок (для подключения пылесо

са)

7. Фиксатор

8. Упор угловой

9. Стойка (2 шт.)

10. Кабель электропитания с вилкой

11. Электрокоробка

12. Коробка электровыключателей

• В зависимости от планируемого типа выполняемых работ

(фрезерование вдоль волокон, фрезерование поперек воло

кон, фрезерование под углом, выборка четверти, фрезерова

ние шипа и т.д.) выполните регулировку направляющей линейки

4 или углового упора 8.

• Вставьте вилку кабеля электропитания 10 фрезерного стола

(см. рис. 1) в розетку электрической питающей сети (220 В, 50

Гц).

• Нажмите и сдвиньте блокирующую кнопку 1 (см. рис. 1 и 2) и

откройте крышку 15, далее нажмите кнопку (зеленого цвета)

«ПУСК» 13. При этом электродвигатель фрезера включится, и

шпиндель с фрезой начнет вращаться. Оставьте крышку 15 в

открытом состоянии. Нажмите на кнопку пуска промышленного

пылесоса.

• Для выключения фрезерного стола нажмите кнопку (красного

цвета) «СТОП» 14. Электродвигатели фрезера и пылесоса вы

ключятся, и шпиндель с фрезой в течение нескольких секунд

остановится.

• ВНИМАНИЕ! В экстренной или аварийной ситуации или после

окончания работы на фрезерном столе закройте крышку 15 на

коробке электровыключателей 12, и электродвигатели фрезера

и пылесоса автоматически остановятся.

Работа на фрезерном столе

• С помощью данного фрезерного стола можно выполнять фре-

зерование заготовок из древесины с выполнением следующих

технологических операций: прорезание пазов, шипов и канавок,

снятие фасок, профилирование, фрезерование декоративных

рисунков и подгонки краев обрабатываемых деталей при вы

полнении столярных и ремонтных работ в бытовых условиях.

• Режущий инструмент должен быть исправен и хорошо заточен.

Следует регулярно проверять его закрепление во фрезерной

машине.

• Установка высоты и глубины фрезерования производится

только при выключенной фрезерной машине. Следует дождать

ся полной остановки режущего инструмента.

• Руки работающего станочника не должны находиться в неза-

щищенной зоне обработки. Пальцы вeдущей руки нельзя дер

жать на передней кромке детали.

• Небольшие и узкие детали нельзя вести рукой. В таких случа-

ях необходимо использовать толкатель.
