www.kraton.ru
Стол фрезерный MT-20-01 артикул 4 01 13 001
16 21
14
13
12
15
12. Коробка электровыключателей
13. Кнопка «ПУСК»
14. Кнопка «СТОП»
15. Крышка

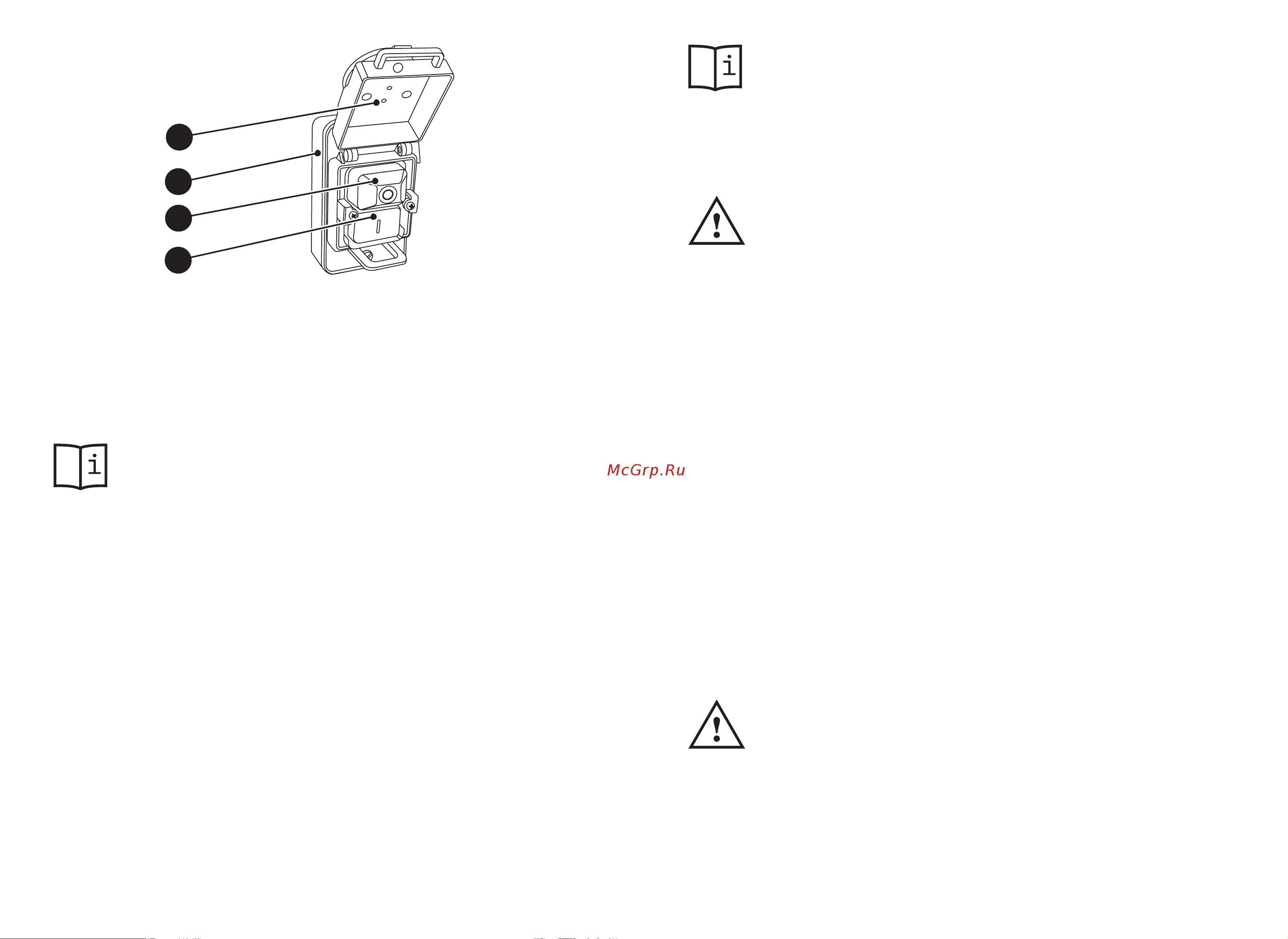

Рисунок 2 — Кнопки включения и выключения фрезерного стола
Устройство
фрезерного стола
Общий вид фрезерного стола показан на рисунке 1, его под-
робное устройство показано на схеме сборки (см. инструкцию).
Фрезерный стол является приспособлением для стационар-
ного фрезерования с использованием ручной электрической
фрезерной машины (фрезера) и предназначен для обработки
древесины, ДСП и ДВП. При подготовке к работе, на фланце
нижней части рабочего стола 2 закрепляется фрезер.
Фрезерный стол состоит из: стола рабочего 2, дополнитель-
ных столов 3 (2 шт.), стоек 9 (2 шт.). На рабочем столе закре
-
плен подвижный угловой упор 8 и направляющая линейка 4. На
направляющей линейке 4 закреплен откидной защитный про
-
зрачный кожух 5. Направляющая линейка 4 снабжена патруб
-
ком 6. Патрубок 6 предназначен для отвода древесной стружки
и подключения шланга промышленного пылесоса. Фрезерный
стол оборудован коробкой электровыключателей 12 и электро-
коробкой 11. В электрокоробке 11 внутренней стороны) име
-
ются две электрические розетки для подключения фрезера и
пылесоса.
Стол рабочий 2 предназначен для удержания и направления
деревянной заготовки в процессе фрезерования. Дополни
-
тельные столы 3 увеличивают общую рабочую длину фре
-
Установка ручной электрической фрезерной машины
ВНИМАНИЕ! Совместно с этой инструкцией необходимо ис
-
пользовать инструкции по эксплуатации на ручную фрезерную
электрическую машину (далее «инструкция фрезера») и про
-
мышленный пылесос.
Отверните четыре крепежных винта, с помощью которых по-
дошва крепится к основанию фрезера (см. инструкцию фрезе
-
ра). Снимите подошву и сохраните крепежные винты.
Используйте подошву как шаблон для разметки отверстий
на монтажной пластине 17 фрезера (см. рис. 3). Разместите по
-
дошву на монтажной пластине, так чтобы совпали оси их гео
-
метрических центров. Выполните разметку центров отверстий
на монтажной пластине 17 и снимите подошву. Просверлите 4
отверстия диаметром 4,5 мм. Сверлом большего диаметра (7-
8 мм) выполните потайные отверстия под головки крепежных
винтов.
Закрепите монтажную пластину 17 на фрезере, ввернув кре-
пежные винты 18 в резьбовые отверстия его основания (см. рис.
3).
Переверните фрезерный стол (см. рис. 4). Закрепите с помо-
щью винтов 22 через отверстия 19 собранный узел «Фрезер с
монтажной пластиной» на внутренней опорной поверхности ра
-
бочего стола 2.
Вставьте штепсельные вилки кабеля электропитания 20 фре-
зера и промышленного пылесоса (см. рис. 3) в розетки 21 фре
-
зерного стола. Включите выключатель фрезера.
Подключите через шланг к патрубку 6 (см. рис. 1) фрезерного
стола промышленный пылесос.
После установки режущей фрезы в шпиндель фрезера, уста-
новите на рабочий стол 2 вставку (поз. 5, см. схему сборки), так,
что бы расстояние от режущей кромки фрезы до края вставки
было минимальным.
Закрепите фрезерный стол на устанавливаемой поверхности,
используя для этого стандартные крепежные изделия и отвер
-
стия в его стойках 9 (см. рис. 1 и 3).
Выполните установку фрезерного стола на предусмотренное
место, обеспечив свободный доступ к нему со всех сторон. Ра
-
бочая зона вокруг фрезерного стола должна быть необходимой
и достаточной для обеспечения безопасной работы, эффектив
-
ного технического обслуживания и наладки.
Проверьте по уровню положение фрезерного стола в гори-
зонтальной плоскости и при необходимости выполните его ре
-
гулировку.
