Стол фрезерный MT-20-01 артикул 4 01 13 001

20 17

зерного стола. Линейка направляющая 4 предназначена для

удержания и направления деревянной заготовки в процессе

фрезерования. При фрезеровании торцовых поверхностей за

готовки в паз рабочего стола 2 устанавливается угловой упор 8.

Настройку углового упора на необходимый угол выполняют пу

тем поворота и фиксации с помощью фиксатора 7. В целях без

опасности и для предотвращения травм режущий инструмент

фрезера закрыт откидным защитным прозрачным кожухом 5.

• Электроэнергия к электрокоробке 11 подводится кабелем

электропитания с вилкой 10.

Принцип работы на фрезерном столе

• Фрезер закреплен под рабочим столом 2. На шпинделе фре-

зера закреплен режущий инструмент — концевая фреза. Перед

началом работы вилка кабеля электропитания фрезера под

ключается к розетке электрокоробки 11. После нажатия на кноп

ку «ПУСК» 13 (см. рис. 2) запускается электродвигатель фрезе

ра, и шпиндель с фрезой начинает вращаться.

• Процесс фрезерования деревянной детали осуществляется

вращающейся фрезой. Подача и прижатие фрезеруемой дета

ли к рабочему столу 2, направляющей линейке 4 или угловому

упору 8 осуществляется вручную, усилием станочника.

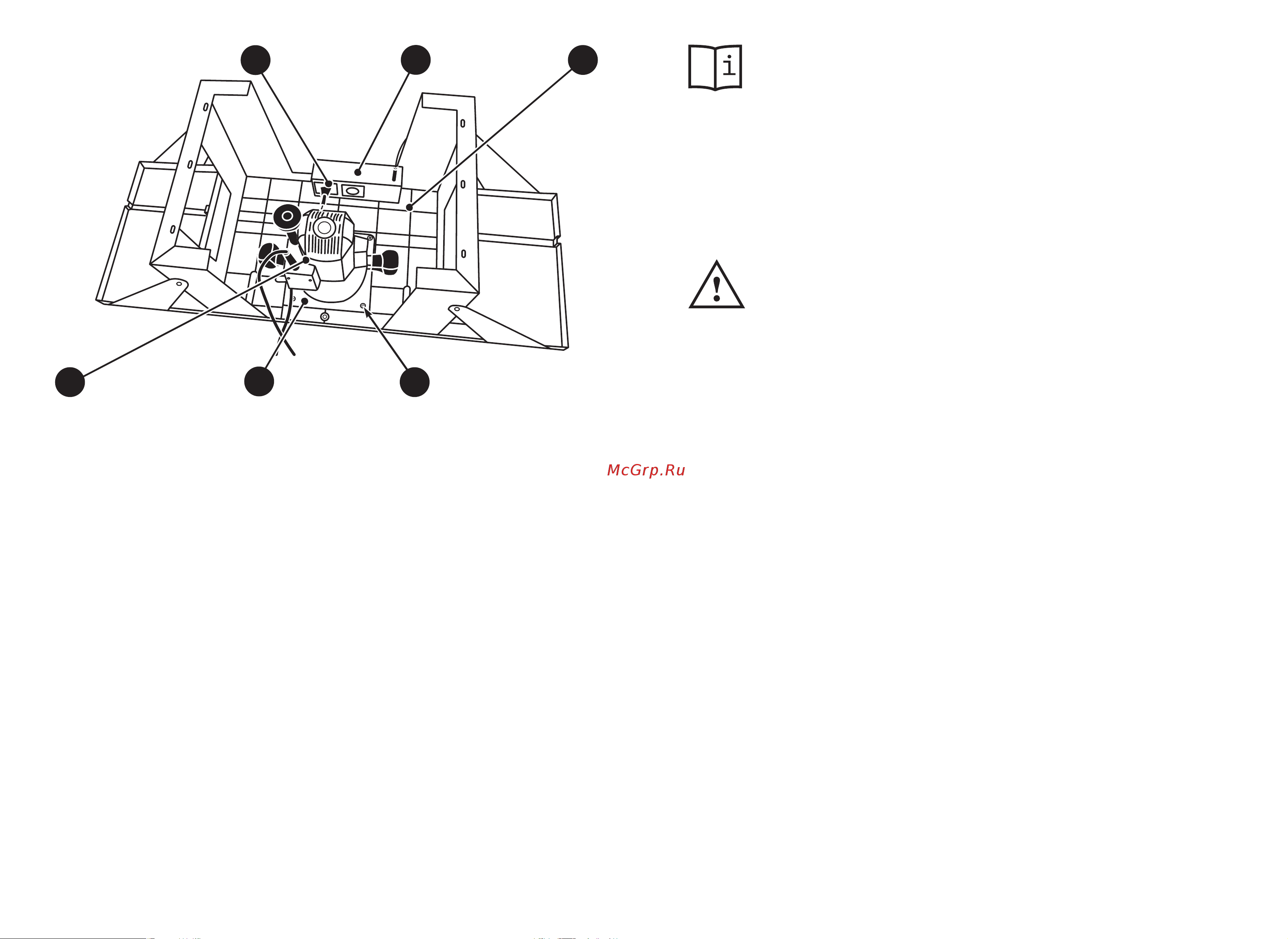

Рисунок 4 — Крепление фрезера к фрезерному столу

2. Стол рабочий

11. Электрокоробка

16. Фрезер (приобретается отдельно)

17. Пластина монтажная

21. Розетка (2 шт.)

22. Винт (4 шт.)

11 2
