ПРИМЕЧАНИЕ: Размер вырезанной обрабатываемой детали будет немного отличаться от

размера профиля. Обеспечьте расстояние (X) между фрезой и внешней стороной профильной

направляющей. Расстояние (X) можно вычислить при помощи следующего

уравнения:

Расстояние (X) = (наружный диаметр профильной направляющей - диаметр фрезы) / 2

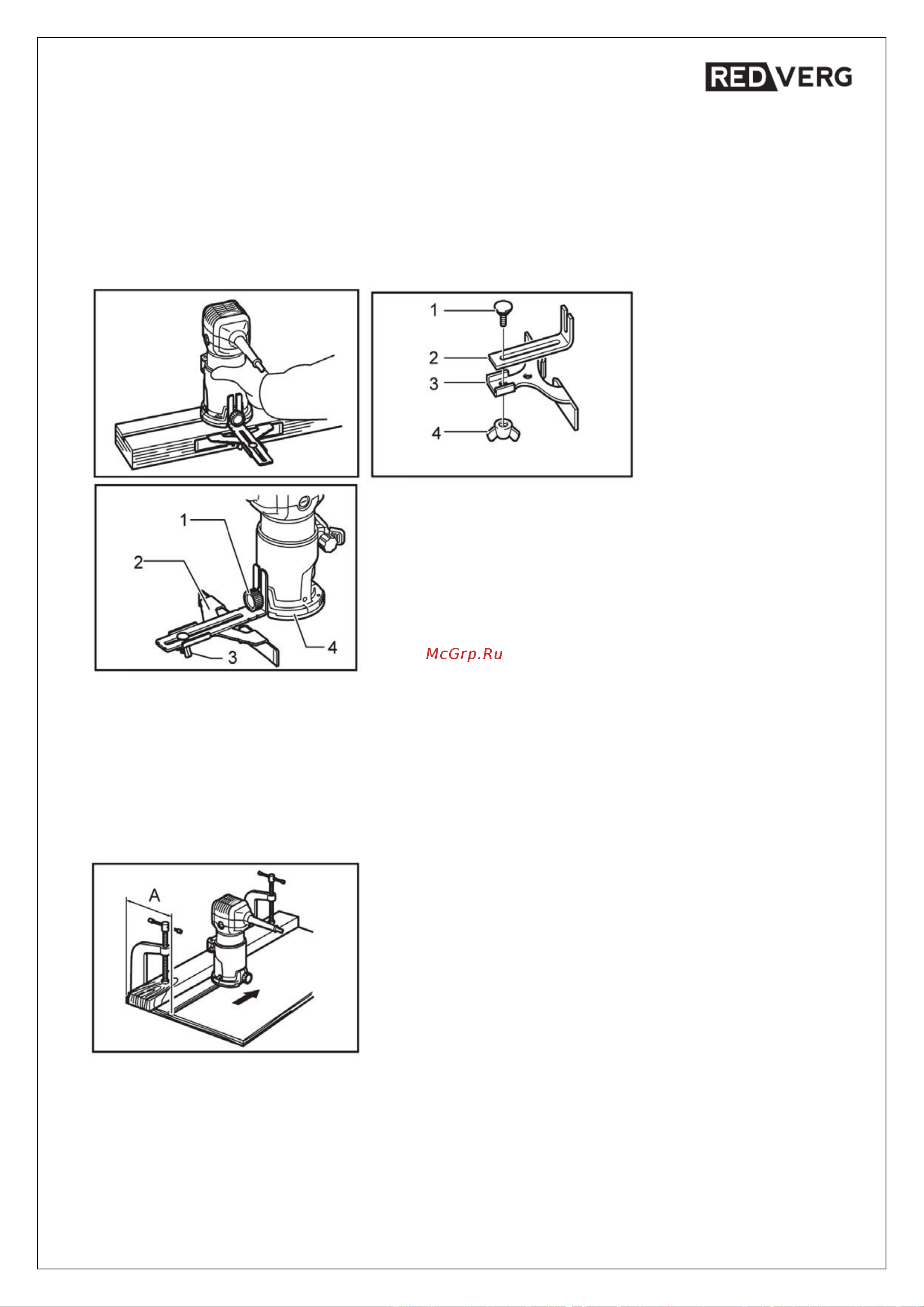

5.7. Прямая направляющая.

Соедините направляющую планку с прямой направляющей при помощи болта с барашковой

гайкой (Рис.15).

Прикрепите прямую направляющую с помощью зажимного винта (1). Ослабьте барашковую

гайку (3) на прямой направляющей (2) и отрегулируйте расстояние между фрезой и прямой

направляющей. Надежно затяните барашковую гайку на необходимом расстоянии (Рис.16).

При резке, перемещайте инструмент, держа прямую направляющую заподлицо с боковой

стороной обрабатываемой детали.

Рис.14

Рис.15

Рис.16

1. Болт;

2. Направляющая пластина;

3. Прямая направляющая;

4. Барашковая гайка.

1. Винт зажима;

2. Прямая направляющая;

3. Барашковая гайка;

4. Основание.

Прямая направляющая эффективно используется для

осуществления прямых вырезов при снятии фасок или резке

пазов

(Рис.14).

Рис.17

Если расстояние (A) между боковой стороной

обрабатываемой детали и положением резки слишком

широкое для прямой направляющей, или если боковая

сторона обрабатываемой детали неровная, прямую

направляющую использовать нельзя. В данном случае,

надежно закрепите прямую доску к обрабатываемой детали

и используйте ее в качестве направляющей для основания

фрезера. Подавайте инструмент в направлении стрелки

(Рис.17).
