11
5.8. Круговая работа.
Круговую работу можно осуществлять при сборке прямой направляющей и направляющей
пластины, как показано на рисунках (Рис.18, Рис.19).
Минимальный и максимальный радиусы вырезаемых окружностей (расстояние между
центром окружности и центром фрезы) следующие:
Мин.: 70 мм
Макс.: 221 мм
Для выреза окружностей радиусом от 70 мм до 121 мм (Рис.18).
Для выреза окружностей радиусом от 121 мм до 221 мм ис.19).
ПРИМЕЧАНИЕ: С использованием данной направляющей, окружности диаметром от 172 мм до
186 мм вырезать нельзя.
5.9. Направляющая для обработки кромки изделия.
С помощью направляющей для обработки кромок, можно осуществлять обрезку кромок,
криволинейные вырезы в шпоне для мебели и т.д. Ролик направляющей идет по кривой и
обеспечивает точность резки (Рис.21).
Установите направляющую на основании инструмента с помощью зажимного винта (1).
Ослабьте зажимной винт (3) и отрегулируйте расстояние между фрезой и направляющей путем
поворота регулировочного винта (2) (1 мм за оборот). Установив необходимое
расстояние, затяните зажимной винт (3) для закрепления кромкообрезной направляющей.

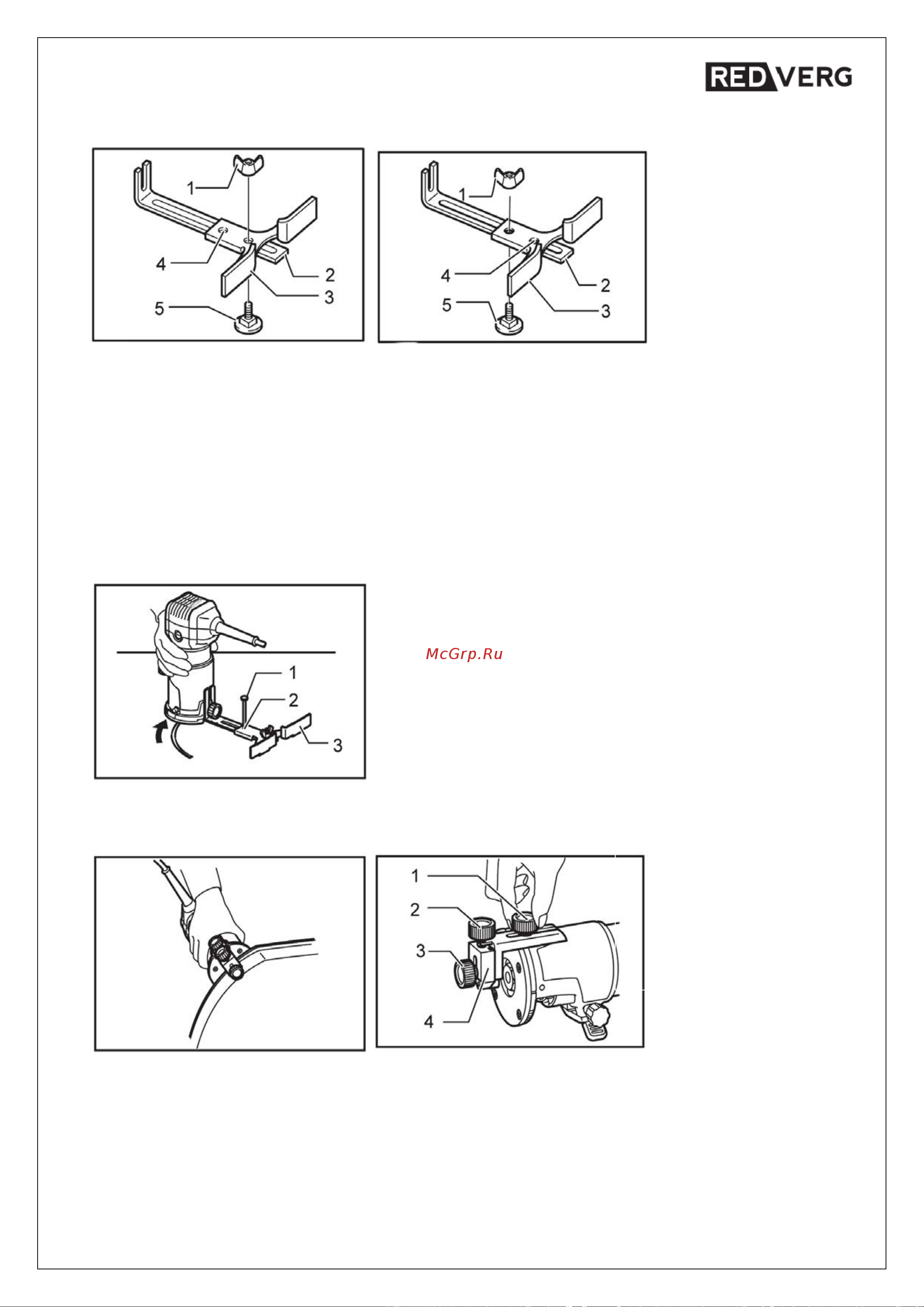

Рис.18
Рис.19
1. Барашковая гайка;
2. Направляющая
пластина;
3. Прямая направляющая;
4. Центральное отверстие;
5. Болт.
Рис.20
1. Гвоздь;
2. Центральное отверстие;
3. Прямая направляющая.
Совместите центральное отверстие в прямой
направляющей с центром вырезаемой окружности.
Вставьте гвоздь диаметром до 6 мм в центральное
отверстие для закрепления прямой направляющей.
Поверните инструмент вокруг гвоздя по часовой стрелке
(Рис.20).
Рис.21
Рис.22
1. Зажимной винт;
2. Регулировочный винт;
3. Зажимной винт;
4. Направляющая для
обработки кромок.
