5.12. Погружная база.

Используется в качестве фасонно-фрезерного станка. При использовании в качестве фасонно-

фрезерного станка крепко удерживайте инструмент обеими руками.

5.13. Регулировка глубины распила при использовании погружной базы.

Глубина резки указывается на шкале глубиномера.

Удерживая кнопку быстрой подачи (5) нажатой, поднимайте стопорную тягу (6) до тех пор, пока

не установите необходимую глубину резки. Точно отрегулировать глубину можно за счет

поворота регулировочной ручки (1) (1 мм на оборот).

Поворачивая по часовой стрелке регулировочную гайку стопорной тяги, можно надежно

зафиксировать стопорную тягу.

Для установки предварительно настроенной глубины резки ослабьте рычаг фиксации (2) и

опустите корпус инструмента так, чтобы стопорная тяга (6) коснулась регулировочного болта с

шестигранной головкой (8) ограничителя (7) (Рис.27).

Во время работы обязательно удерживайте инструмент за обе рукоятки.

Установите основание инструмента на обрабатываемую деталь, при этом фреза не должна ее

касаться. Затем включите инструмент и подождите, пока фреза наберет полную скорость.

Опустите корпус инструмента и двигайте инструмент вперед по поверхности обрабатываемой

детали, держа основание инструмента заподлицо и плавно продвигая его до завершения

резки.

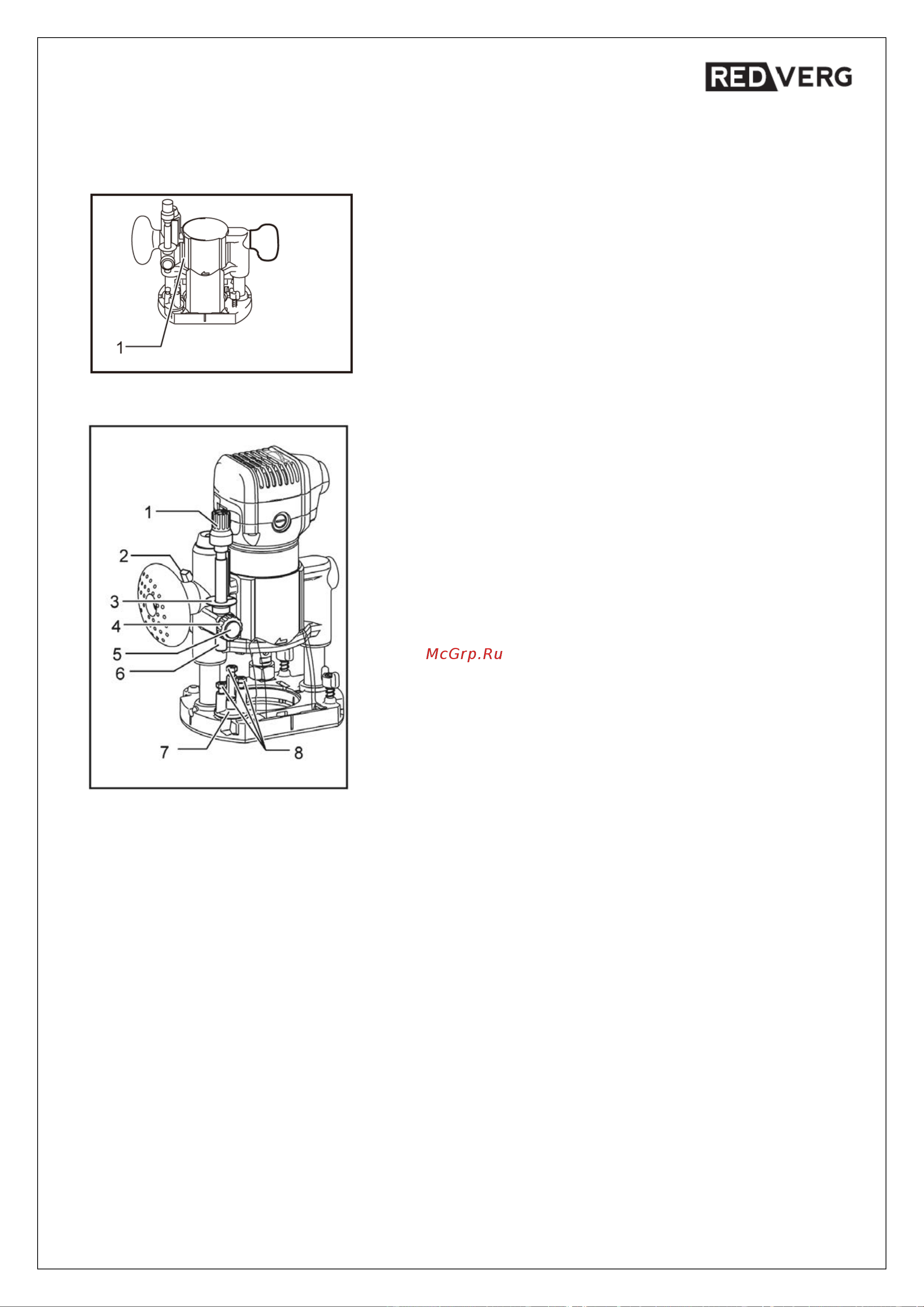

Рис.26

1. Погружная база.

Для использования инструмента в качестве фасонно-

фрезерного станка установите его на погружную базу (1),

нажав на него до упора (Рис.26).

Рис.27

1. Регулировочная ручка;

2. Рычаг блокировки;

3. Указатель глубины;

4. Установочная гайка стопорной основы;

5. Кнопка быстрой подачи;

6. Стопорная опора (тяга);

7. Стопорный блок (ограничитель);

8. Регулировочный болт.

Установите инструмент на плоскую поверхность.

Ослабьте рычаг фиксации (2) и опустите корпус инструмента так,

чтобы насадка коснулась поверхности. Затяните рычаг фиксации

(2), чтобы закрепить корпус инструмента.

Поверните гайку регулировки стопорной тяги (4) против

часовой стрелки. Опустите стопорную тягу (6) так, чтобы

она коснулась регулировочного болта (8). Совместите

указатель глубиномера (3) с отметкой "0" на шкале.
