Перед осуществлением резки на фактической обрабатываемой детали, рекомендуется сделать

пробный вырез на куске ненужного пиломатериала. Это позволит точно узнать, как будет

выглядеть вырез, а также проверить размеры.

При использовании прямой направляющей, обязательно устанавливайте ее на правой

стороне в направлении подачи. Это поможет удерживать ее заподлицо с боковой стороной

обрабатываемой детали (Рис.29).

5.14. Прямая направляющая при использовании инструмента в качестве фасонно-фрезерного

станка.

Прямая направляющая эффективно используется для осуществления прямых вырезов при

снятии фасок или резке пазов.

Установите прямую направляющую (7) на держатель (2) с помощью барашковой гайки (3).

Вставьте держатель (2) в отверстия погружной базы и затяните стопорными болтами (8). Чтобы

отрегулировать зазор между фрезой и прямой направляющей (7) ослабьте барашковую гайку

(5). Отрегулировав необходимый зазор, затяните барашковую гайку (5), чтобы зафиксировать

прямую направляющую (7).

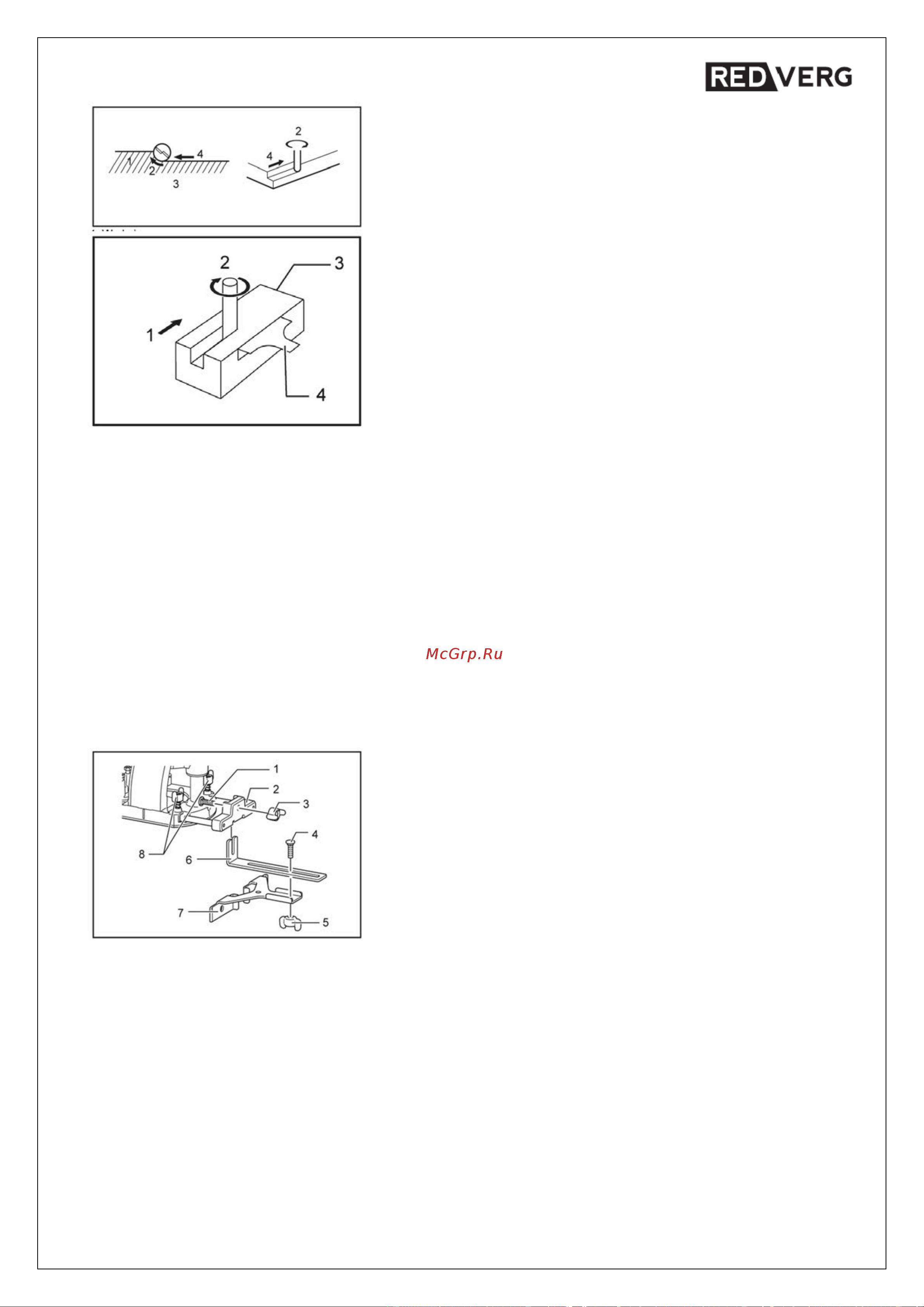

Рис.28

1. Обрабатываемая деталь;

2. Направление вращения фрезы;

3. Вид сверху инструмента;

4. Направление подачи.

При осуществлении боковой резки, поверхность

обрабатываемой детали должна находиться слева от фрезы в

направлении подачи (Рис.28).

Рис.29

1. Направление подачи;

2. Направление вращения фрезы;

3. Обрабатываемая деталь;

4. Прямая направляющая.

Слишком быстрое перемещение инструмента вперед может

ухудшить качество резки или повредить фрезу или

двигатель. Слишком медленное перемещение инструмента

вперед может привести к сжиганию и порче выреза.

Надлежащая скорость подачи будет зависеть от размера

фрезы, типа обрабатываемой детали и глубины резки.

Рис.30

1. Болт;

2. Держатель направляющей;

3. Барашковая гайка;

4. Болт;

5. Барашковая гайка;

6. Направляющая пластина;

7. Прямая направляющая;

8. Стопорные болты.
