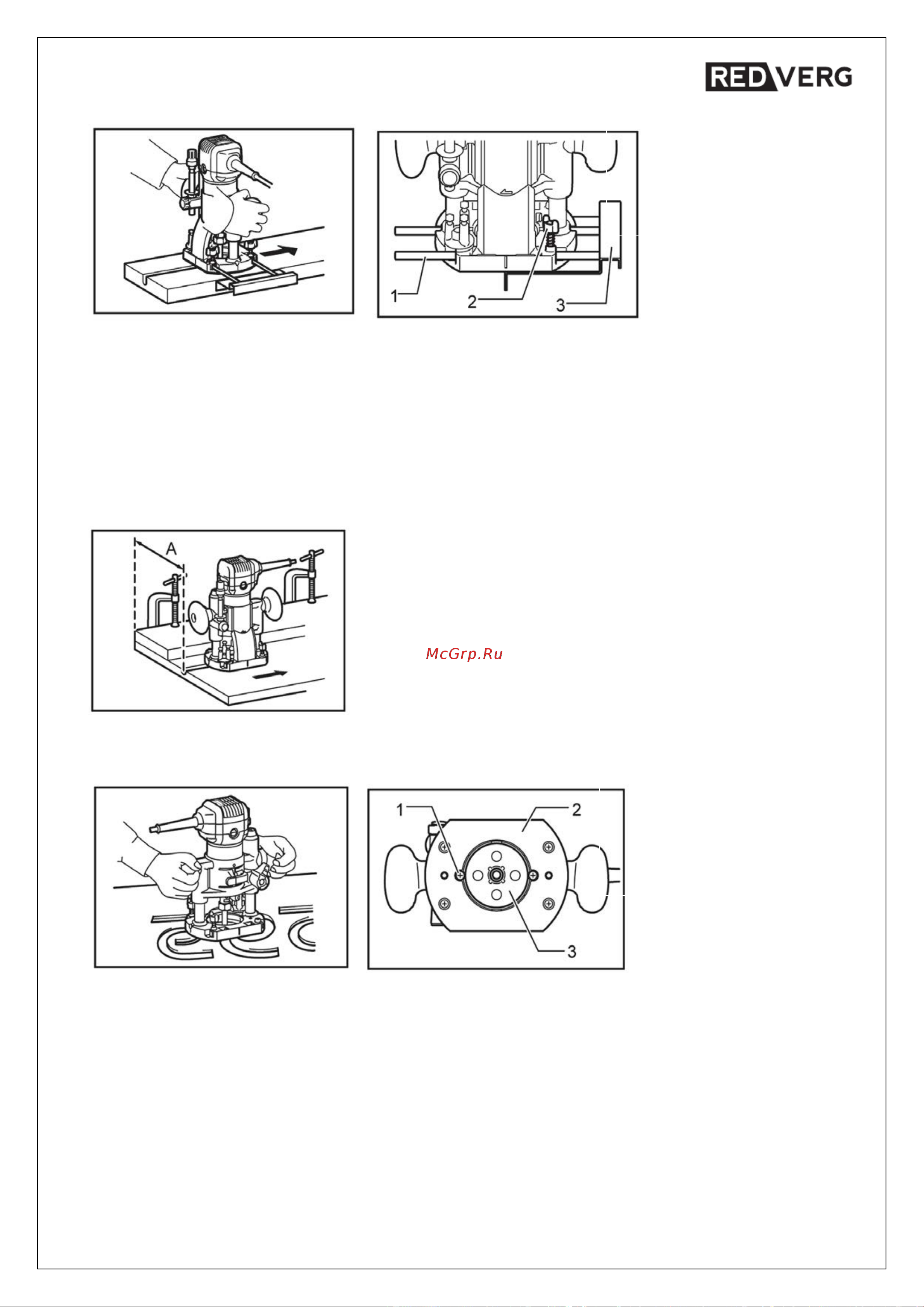

5.15. Параллельный упор (не входит в комплект изделия).

Параллельный упор эффективно используется для осуществления прямых вырезов при снятии

фасок или резке пазов (Рис.31).

Чтобы установить параллельный упор (3), вставьте направляющие шины (1) в отверстия

погружной базы (Рис.32).

Отрегулируйте зазор между фрезой и параллельным упором. Отрегулировав необходимый

зазор, затяните барашковые болты (2), чтобы зафиксировать параллельный упор.

При резке, перемещайте инструмент, держа параллельный упор заподлицо с боковой стороной

обрабатываемой детали.

5.16. Шаблонная направляющая (копировальная втулка), (не входит в комплект изделия).

Шаблонная направляющая имеет втулку, через которую проходит фреза, что позволяет

использовать инструмент с профильными шаблонами.

Для установки шаблонной направляющей, ослабьте винты (1) в основании инструмента (2),

вставьте шаблонную направляющую (копировальную втулку) (3) и затяните винты (1) (Рис.35).

Рис.31

Рис.32

1. Шины упора;

2. Барашковый болт;

3. Параллельный упор.

Рис.33

Если расстояние (A) между боковой стороной обрабатываемой

детали и положением резки слишком широкое для

параллельного упора, или если боковая сторона

обрабатываемой детали неровная, параллельный упор

использовать нельзя. В данном случае, надежно закрепите

прямую доску к обрабатываемой детали и используйте ее в

качестве направляющей для основания фрезера. Подавайте

инструмент в направлении стрелки (Рис.33).

Рис.34

Рис.35

1. Винт;

2. Основание;

3. Копировальная втулка.
