JOY BATHTUB

№

Наименование

Кол-во

1 Гайки М12 18

2 Шайбы М12 12

3 Саморез 4,2х16

4 Каркас 1

5 Дюбель 6

Планка крепления

к стене

Ножка пластмассовая

Шпилька 550мм.

Шпилька 140мм.

Для сборки и установки необходимы

инструменты: ключи гаечные

уровень строительный, отвертка

крестовая.

Комплект крепежа

(каркас ванны):

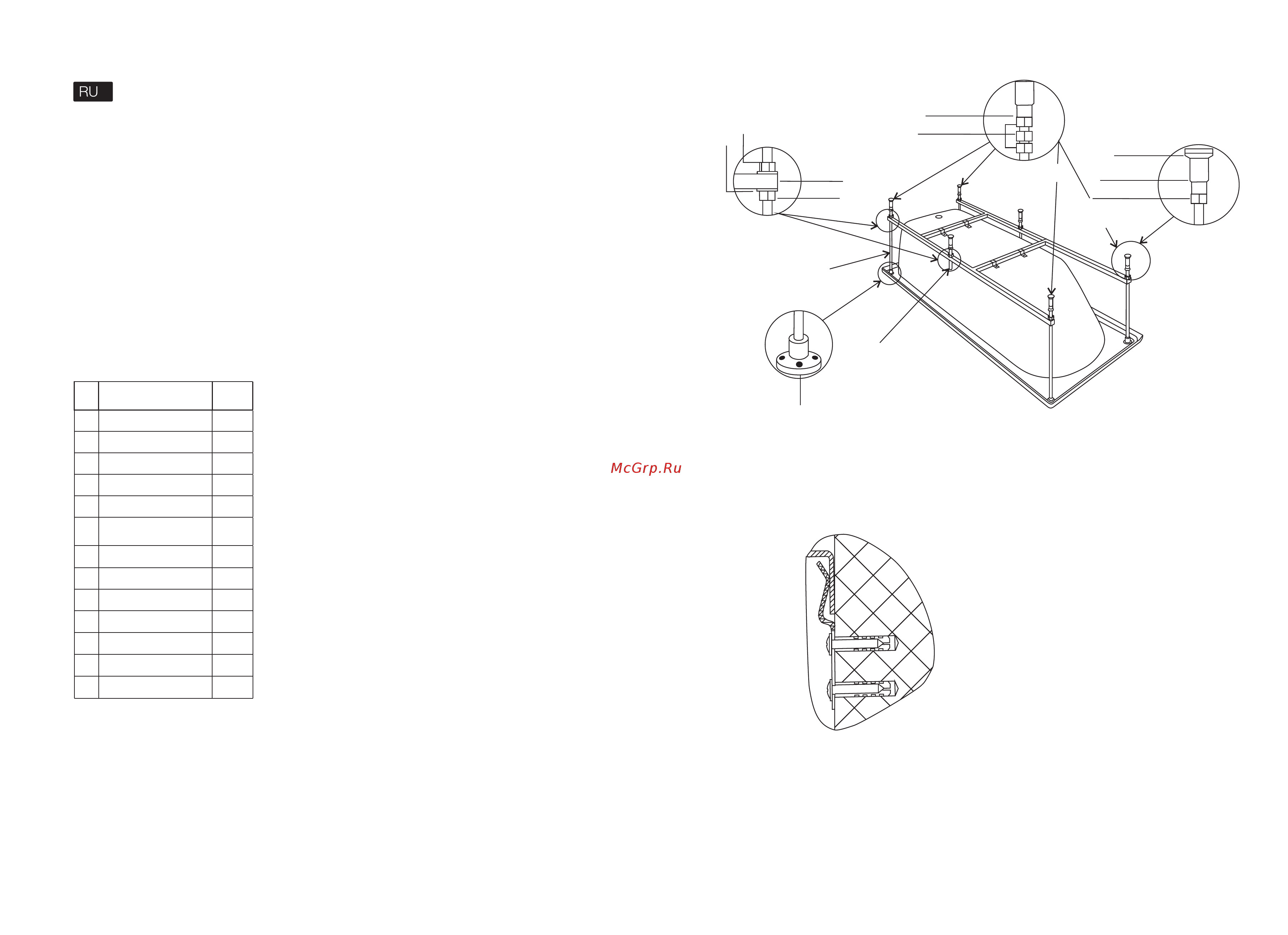

1. Перевернуть корпус ванны вверх

дном и уложить на горизонтальную

поверхность.

2. Уложить каркас на дно ванны.

3. В крайние угловые отверстия вставить

шпильки поз.9.

4. В центральные отверстия вставить

шпильки поз.10.

5. Накрутить гайки, шайбы, ножки

и пятки(см.рис.)

6. С помощью саморезов и скоб

прикрепить каркас ко дну ванны.

7. С помощью саморезов прикрутить

пластиковые пятки к деревянным подпятникам

8. Опрокинуть ванну.

9. Ослабить контргайки, блокирующие

ножки.

10. Поместить ванну в окончательное

положение, проконтролировав её

установку по уровню, при необходимости

регулируя высоту ножек. Зафиксировать

положение ножек, закрутив контргайки.

11. Отметить кромки ванны.

12. Отодвинуть ванну от стены

и просверлить отверстия в стене.

13. Закрепить оцинкованные саморезами

пластины.

14. Установить пластиковые заглушки на

торцы каркаса

15. Поместить ванну в окончательное

положение.

16. Подсоединить к канализации

(Устройство слива-перелива

в комплект НЕ входит)

17. Смонтировать панель(при наличии)

согласно схеме.

18. Прочность и устойчивость зависит

от затяжки фиксирующих гаек.

Пятка пластмасовая

Скоба

Саморез 4,2х40

Заглушка

Ванна, каркас и фронтальная панель

поставляются отдельно, в разобранном

виде под разными артикулами.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ

И УХОДУ АКРИЛОВЫХ ВАНН JOY

Каркас(рама)

Фиксирующая

гайка

Шайба

Фиксирующая

гайка

Пятка

Пластиковая

Фиксирующая

гайка

Пластиковая

ножка

Колпачок

ножки

Фиксирующая

гайка

Пластиковая

ножка

Только для ванн

с панелью

Заполните ванну на ¾ объема

и произведите герметизацию стыков

ванны и стены с помощью силиконового

герметика (в комплект поставки

не входит) (показан к применению любой

силиконовый герметик отвечающий

свойствам ph-нейтральности,

бесцветности, противоплесенности).

Внимание! Время затвердевания

силиконового герметика составляет

несколько часов. Пользоваться изделием

рекомендуется не ранее, чем через 24

часа с момента установки.
