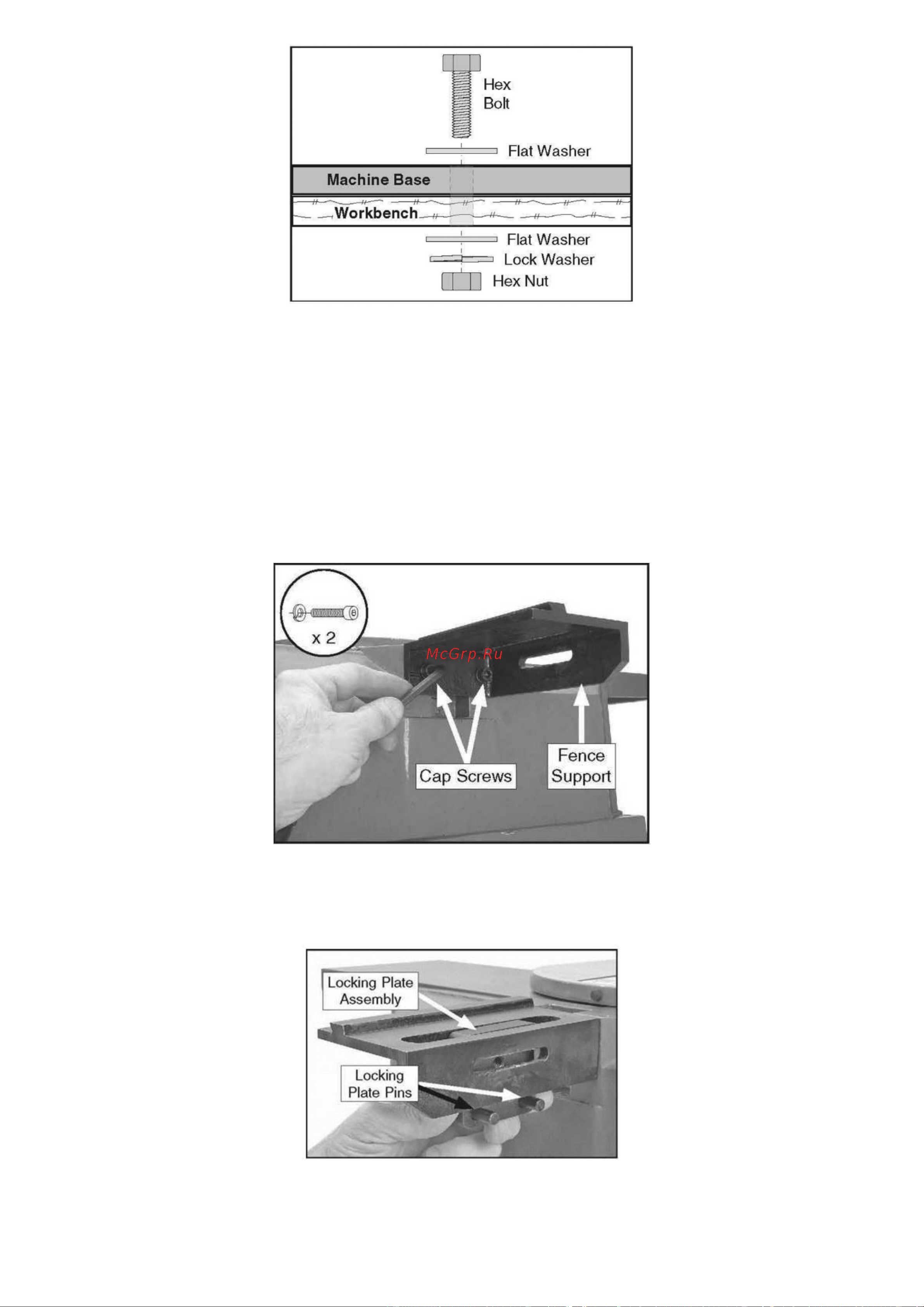

Рисунок 9. Пример "сквозного монтирования" станка.

Другим вариантом является "прямое крепление" (см. пример ниже), при котором станок крепится

непосредственно к верстаку с помощью крепежных винтов и шайб.

Станок должен быть полностью собран пред началом работы.

ОЧИСТКА СТАНКА

Очистите все детали станка, которые покрыты средством для предотвращения ржавчины.

Для сборки фуговального станка:

1. Используйте винты M8-1.25 x 20 (2) и стопорные шайбы 8 мм (2) для крепления опоры параллельного упора к

станине станка (см. Рисунок 11).

Рисунок 11. Крепление опоры параллельного упора к станине.

2. Вставьте фиксирующую пластину в опору параллельного упора, расположив ее так, чтобы оба штифта упирались

в нижний край опоры параллельного упора (см. рисунок 12).

Рисунок 12. Установка фиксирующей пластины.
