3. Прикрепите ручку параллельного упора к фиксирующей пластине. Закрепите фиксирующую пластину на месте,

затянув ручку, как показано на рисунке 13.

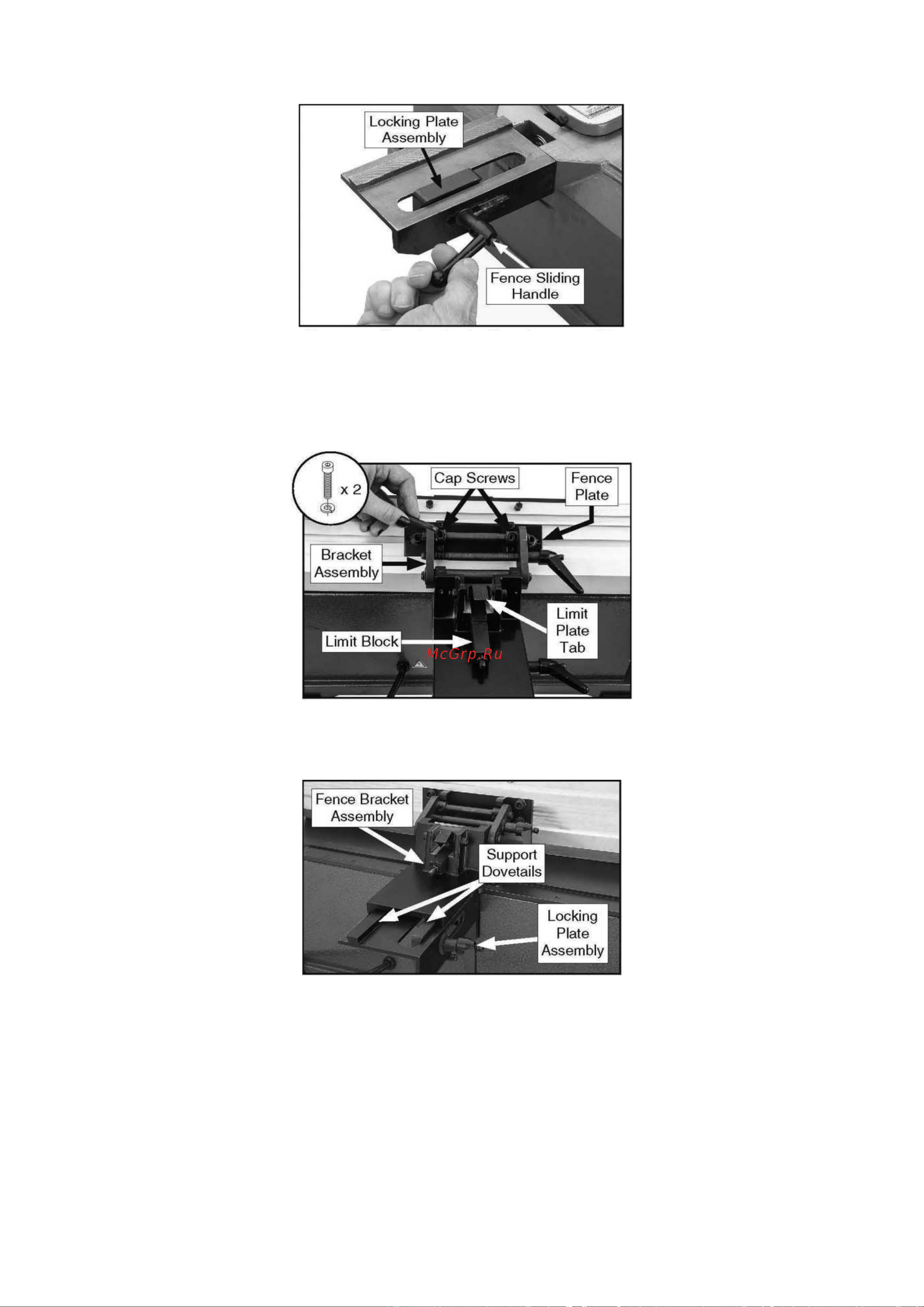

Рисунок 13. Крепление фиксирующей пластины с помощью фиксирующей ручки.

4. Надавите на выступ фиксирующей пластины и вставьте ограничительный блок зубчатой стороной вверх (см.

Рисунок 14).

5. Используйте винты M6-1 x 20 (2) и стопорные шайбы 6 мм (2) для крепления параллельного упора к кронштейну

(см. Рисунок 14).

Рисунок 14. Крепление параллельного упора к кронштейну.

6. Наденьте кронштейн параллельного упора на опорные направляющие, как показано на Рис.15.

Рисунок 15. Крепление кронштейна параллельного упора.

7. Установите ручку наклона параллельного упора, продев стержень ручки в узел кронштейна, как показано на

рисунке 16.
