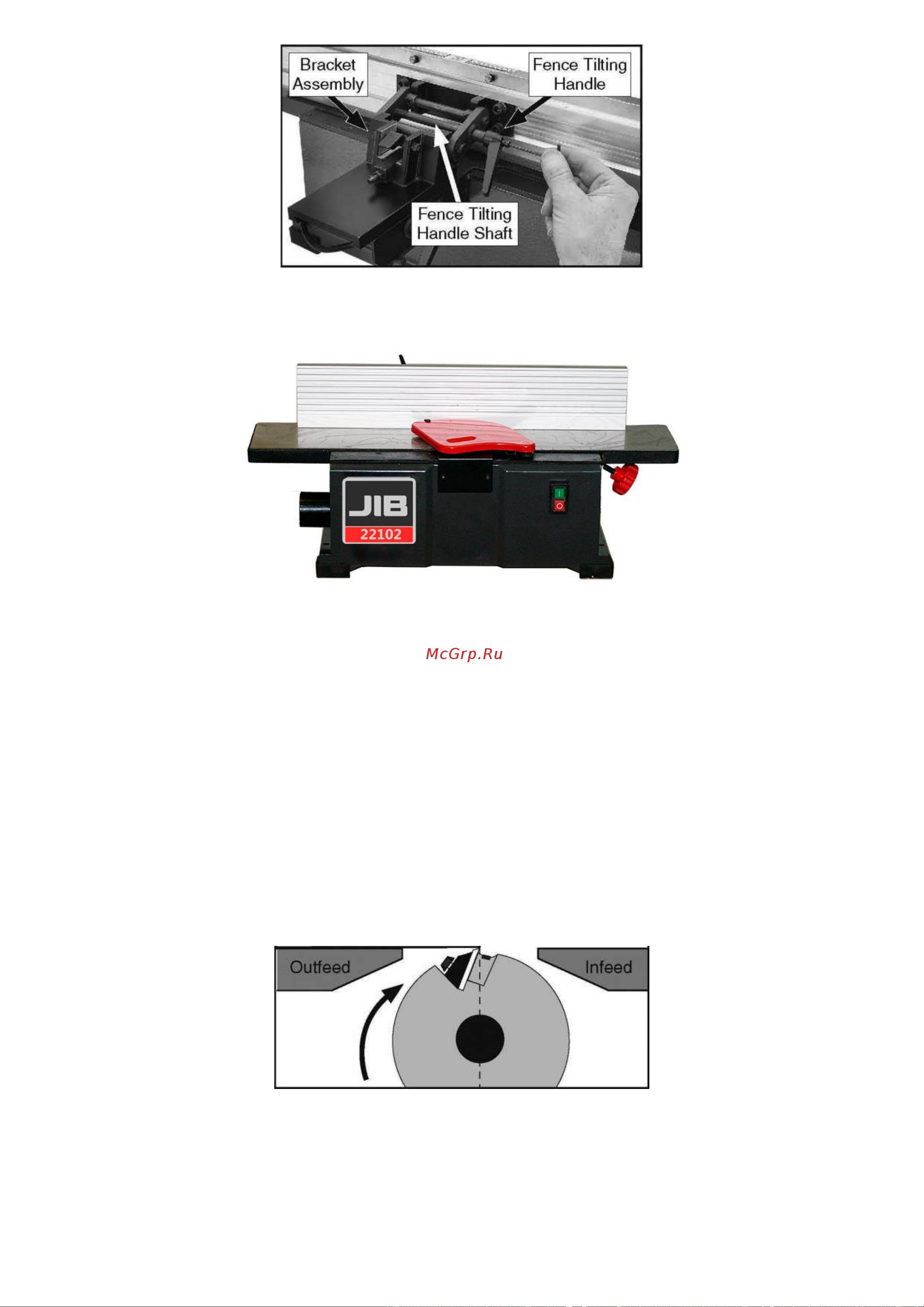

Рисунок 16. Установка ручки наклона параллельного упора.

8. Сдвиньте параллельный упор вперед до тех пор, пока он не соприкоснется с кожухом режущего вала. Защитный

кожух должен полностью закрывать режущий вал, как показано на рисунке 17.

Рисунок 17. Правильное положение параллельного упора и кожуха защиты режущего вала.

ПРОВЕРКА ПОДАЧИ ЗАГОТОВКИ/ ВЫРАВНИВАНИЕ СТОЛОВ

Ножи режущего вала ДОЛЖНЫ находиться на одном уровне с подающим столом, когда они находятся в верхней

точке (самая высокая точка во время вращения вала), иначе заготовка не сможет безопасно проходить через

фуговальный стол.

Чтобы выравнить выходной стол:

1. ОТКЛЮЧИТЕ ФУГОВАЛЬНЫЙ СТАНОК ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ!

2. Поместите линейку на подающий стол так, чтобы она выступала над режущим валом. Для достижения

наилучших результатов используйте линейку, которая будет стоять на краю без необходимости удерживания на

месте.

3. Поворачивайте режущий вал под линейкой до тех пор, пока один из ножей не окажется в верхней точке, как

показано на рисунке 18.

- Если режущие ножи касаются линейки и слегка перемещают ее на 3,17 мм (1/8”) вперед и назад при повороте

режущей головки, то никаких регулировок не требуется.

- Если ножи опускаются ниже линейки и не перемещают ее, или если ножи поднимают линейку и перемещают ее

более чем на 3,17 мм (1/8"), ножи необходимо отрегулировать.

Рисунок 18. Выравнивание подающего стола.

Для регулировки высоты ножей режущего вала:

1. ОТКЛЮЧИТЕ ФУГОВАЛЬНЫЙ СТАНОК ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ!

2. Установите кожух защиты режущего вала так, чтобы режущий вал был полностью открыта.
