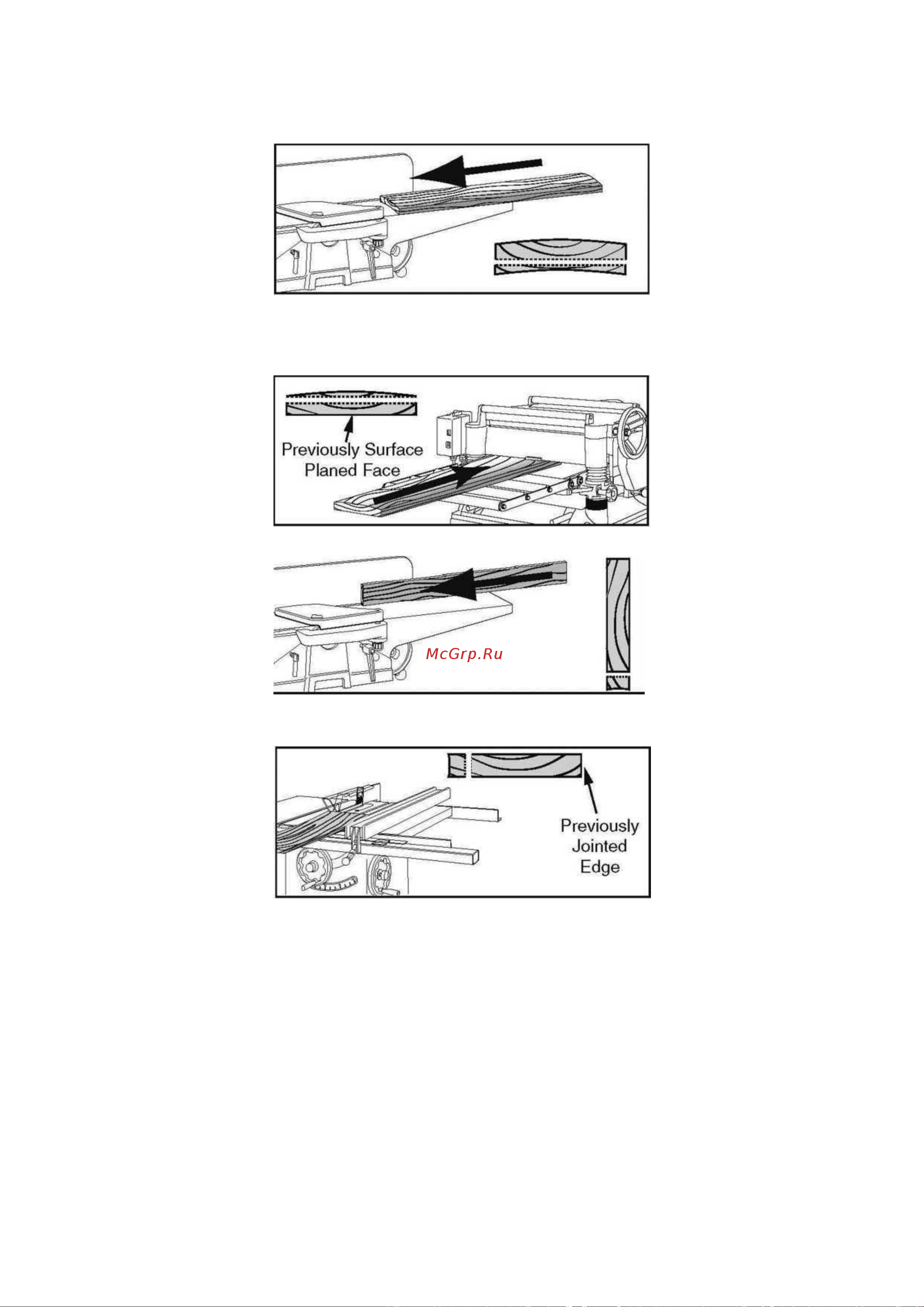

ИЗГОТОВЛЕНИЕ КВАДРАТНОЙ ЗАГОТОВКИ ВКЛЮЧАЕТ В СЕБЯ ЧЕТЫРЕ ШАГА, ВЫПОЛНЯЕМЫХ В СЛЕДУЮЩЕМ

ПОРЯДКЕ:

1. Выравнивание плоскости на фуговальном станке -

Неровная поверхность обрабатвается до ровной.

2. Обработка и выравнивание плоскости заготовки по толщине на рейсмусовом станке -

Противоположная сторона заготовки представляет собой плоскую поверхность, выструганную с помощью

рейсмусового станка.

3. Соединение кромок на фуговальном станке.

4. Обрезка заготовки на круглопильном станке – ровный край заготовки прижимается к параллельному упору и

отпиливается нужный размер заготовки.

УСТАНОВКА ПАРАЛЛЕЛЬНОГО УПОРА ПОД РАЗНЫМИ УГЛАМИ

Ограничители угла наклона параллельного упора упрощают регулировки упора на 45° внутрь, 90° и 45° наружу

(135°).

НЕОБХОДИМОЕ НСТРУМЕНТЫ

Угольник 45° 1 шт.

Угольник 90° 1 шт.

Скос – 1 шт.

Ключ с открытым концом 10 мм - 1 шт.

Шестигранный ключ 6 мм - 1 шт.

Плоская отвертка - 1 шт.
