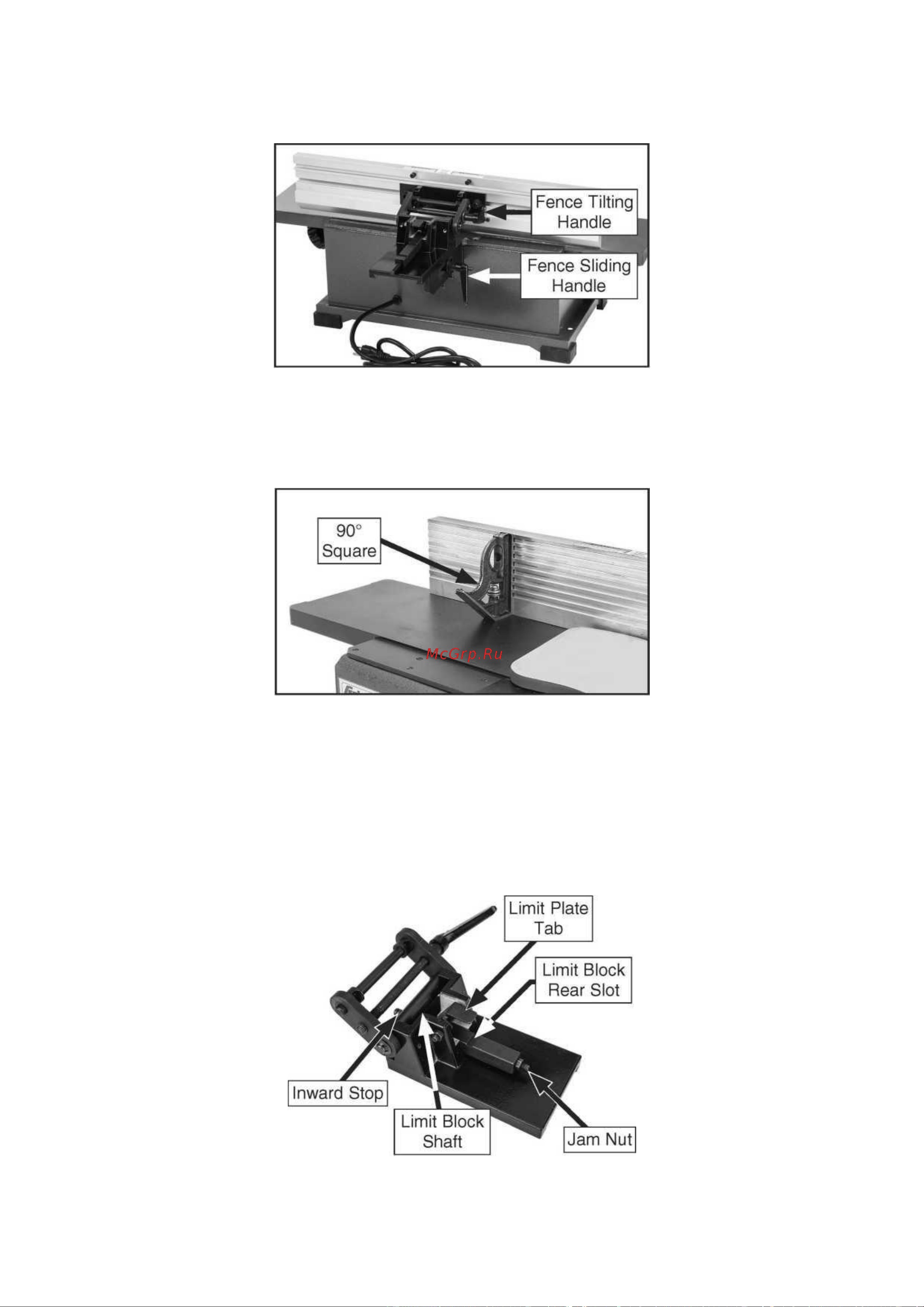

УСТАНОВКА ПАРАЛЛЕЛЬНОГО УПОРА ПОД УГЛОМ 90°

1. ОТКЛЮЧИТЕ СТАНОК ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ!

2. Ослабьте ручку наклона параллельного упора (см. Рис. 26) и вдавите язычок ограничительной пластины вперед в

задний паз ограничительного блока.

Рисунок 26. Обзор каретки параллельного упора.

3. С помощью угольника 90° отрегулируйте параллельный упор на 90° (см. Рис. 27), затем затяните ручку

регулировки наклона параллельного упора.

ПРИМЕЧАНИЕ: Параллельный упор должен оставаться под углом 90°, когда он соприкасается с валом

ограничительного блока (см. Рисунок 28).

Рисунок 27. Проверка упора на 90°.

- Если параллельный упор останавливается под углом 90° при соприкосновении с валом ограничительного блока,

он отрегулирован правильно. Никаких дальнейших корректировок не требуется.

- Если параллельный упор не останавливается под углом 90° при соприкосновении с валом ограничительного

блока, значит, упор 90° отрегулирован неправильно. Перейдите к шагам 4-6.

4. Установите параллельный упор на 90°, затем ослабьте стопорную гайку, расположенную на задней части вала

ограничителя (см. Рисунок 28).

ПРИМЕЧАНИЕ: При регулировке держите ограничительную пластину в заднем пазу ограничительного блока.

Рисунок 28. Идентификация деталей параллельного упора.
