16. РЕГУЛИРОВКА И ЗАМЕНА ПРИВОДНЫХ РЕМНЕЙ

В фуговальном станке JIB 22102 используются ремни для привода как режущей головки, так и вентилятора для

сбора пыли. Если эти ремни смещены, повреждены или неправильно натянуты, фуговальный станок не будет

функционировать должным образом. В этом подразделе описывается, как обслуживать эти ремни.

НЕОБХОДИМОЕ ИНСТРУМЕНТЫ:

Крестообразная отвертка – 1 шт.

Шестигранный ключ 6 мм – 1 шт.

ДЛЯ ВЫРАВНИВАНИЯ ИЛИ ЗАМЕНЫ РЕМНЯ РЕЖУЩЕГО ВАЛА:

1. ОТКЛЮЧИТЕ СТАНОК ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ!

2. Повернув фуговальный станок задней частью, наклоните его от себя, пока он не упрется в узел параллельного

упора.

3. Выверните крестообразные винты, крепящие крышку двигателя к основанию станка. Снимите крышку и

отложите ее в сторону.

4. Удалите всю пыль и мусор с двигателя и ремня.

5. Проверьте ремень режущего вала на предмет натяжения, выравнивания и физического износа (состояния).

ПРИМЕЧАНИЕ: Ремень правильно натянут, если он отклоняется не более чем на 10 мм (3/8"), когда вы нажимаете

на середину ремня большим или указательным пальцем.

Ремень правильно выровнен, если он лежит ровно и прямо на валу двигателя в приводном шкиве.

Повреждение ремня будет видно при физическом осмотре.

6. Ослабьте четыре винта крепежной крышки двигателя (см. рис. 43), но не вынимайте их. Это ослабит натяжение

ремня.

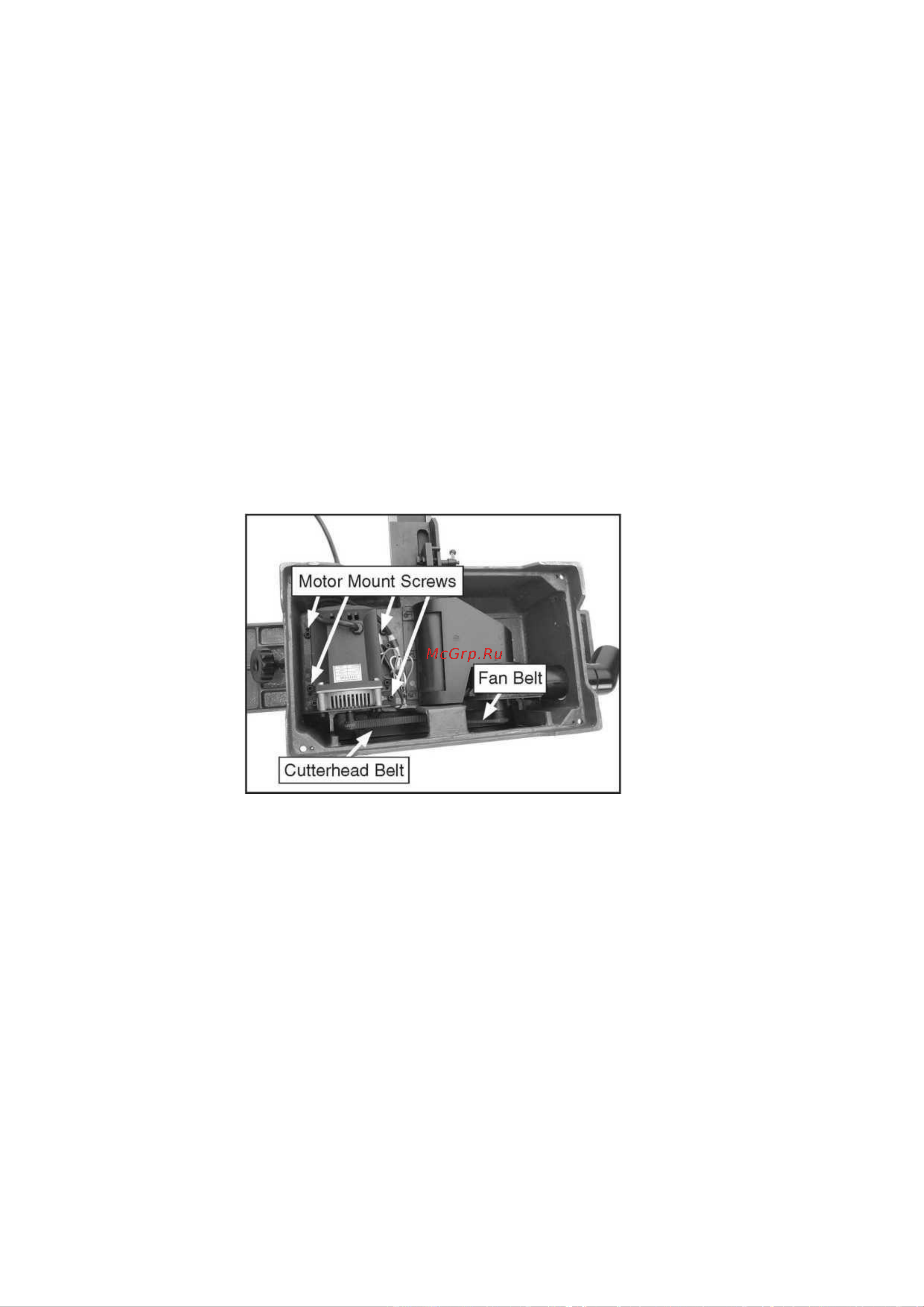

Рисунок 43. Крепежные винты двигателя и расположение ремня.

7. Замените поврежденный ремень на новый. Выровните и повторно натяните ремень, затянув четыре винта

крепежной крышки двигателя.

8. Затяните винты крепежной крышки двигателя и установите крышку двигателя на место.

9. Протестируйте станок. При необходимости повторите эту процедуру. Если повторение этой процедуры не решит

проблему, обратитесь в авторизированный сервисный центр.

ДЛЯ ЗАМЕНЫ РЕМНЯ ВЕНТИЛЯТОРА:

1. ОТКЛЮЧИТЕ СТАНОК ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ!

2. Снимите крышку двигателя и проверьте ремень на наличие повреждений.

- Если на ремне нет признаков износа или повреждений, переходите к шагу 4.

3. Снимите ремень. Наденьте один конец нового ремня на шкив вентилятора, затем наденьте другой конец на

приводной шкив.

ПРИМЕЧАНИЕ: Крайне маловероятно, что этот ремень когда-либо будет смещен или не натянут. Если это так, то

фуговальный станок нуждается в обслуживании квалифицированным специалистом. Обратитесь в

авторизированный сервисный центр.

4. Установите на место крышку двигателя.
