17. ЗАМЕНА УГОЛЬНЫХ ЩЕТОК ДВИГАТЕЛЯ

Фуговальный станок оснащен универсальным двигателем, в котором используются угольные щетки, которые

обычно со временем изнашиваются. Номер детали для комплекта щеток - P0725024-1.

НЕОБХОДИМЫЙ ИНСТРУМЕНТ:

Крестообразная отвертка - 1 шт.

Монета - 1 шт.

ДЛЯ ЗАМЕНЫ УГОЛЬНЫХ ЩЕТОК ДВИГАТЕЛЯ:

1. ОТКЛЮЧИТЕ СТАНОК ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ.

2. Повернув фуганок к задней части, наклоните его от себя, пока он не упрется в узел параллельного упора.

3. Выверните (4) крестообразные винты, крепящие крышку двигателя к основанию фуганка. Снимите крышку и

отложите ее в сторону.

4. Воспользуйтесь этой возможностью, чтобы очистить фуганок от пыли и мусора изнутри.

5. Используйте монету, чтобы отвинтить колпачки щеток (см. рис. 44).

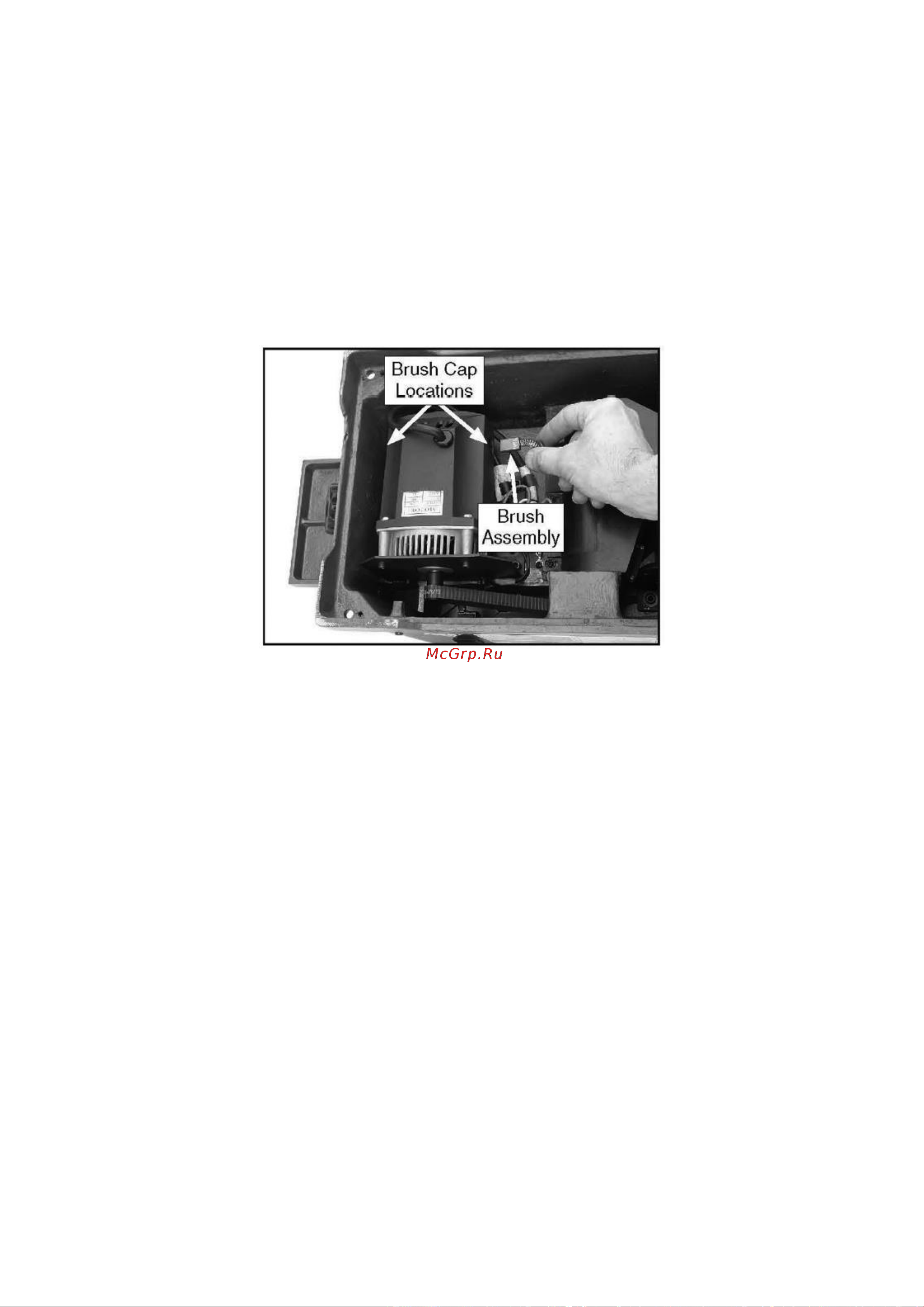

Рисунок 44. Снятие угольных щеток двигателя

ПРИМЕЧАНИЕ: Когда вы снимаете колпачки щеток, пружина выскакивает из гнезда; угольная щетка прочно

прикреплена к этой пружине. Когда вы покупаете новый комплект щеток, вы получаете пару щеточно-пружинных

узлов. Не отделяйте щетку от пружины.

6. Проверьте щетки на износ. Если длина щетки изношена менее чем на 2,3 мм (3/32”), замените обе щетки.

7. Вставьте щеточные узлы, расположив их так, чтобы они скользили в пазы, встроенные в гнезда.

8. По отдельности прижмите каждый колпачок щетки к пружине, вставляя его в гнездо и поворачивая колпачок

щетки, чтобы зафиксировать его в корпусе двигателя.

9. Установите на место крышку двигателя.

10. Произведите тестовый запуск фуговального станка.

- Если станок работает правильно, все хорошо.

- Если двигатель не запускается, либо щетки неправильно установлены в гнездах, либо есть другая проблема с

двигателем или проводкой. Сначала дважды проверьте все проводные соединения, затем обратитесь к

руководству по устранению неполадок или в авторизированный сервисный цент.
