Установка фуговального станка на тумбу

1. Снять с корпуса наружную крышку.

2. С помощником поднять фуговальный станок на корпус.

3. Совместить три болтовых отверстия фуговального станка с тремя отверстиями в корпусе (рис. 3).

4. Шестигранным ключом 8 мм закрепить фуговальный станок на корпусе винтами с внутренним шестигранником и

цилиндрической головкой М10-1,5 х 20, плоских и пружинных шайб.

Примечание: для доступа к переднему монтажному отверстию осуществляется через отверстие для опилок, как показано на рис. 4.

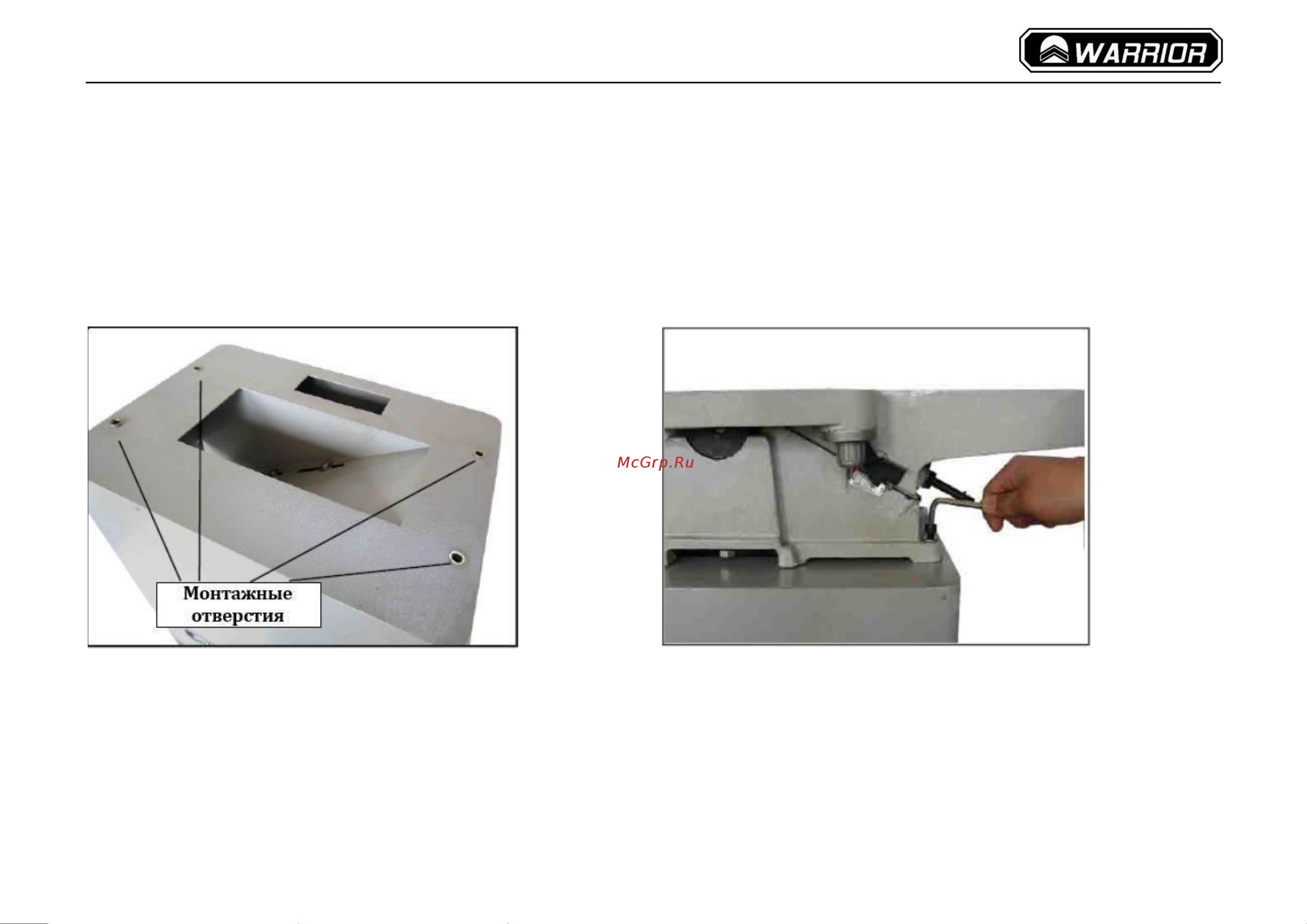

Рис. 3. Монтажные отверстия

Рис. 4. Установка переднего крепёжного болта
