5.6.

Установка клиновых ремней

1. Поместить клиновые ремни в канавки шкива режущего вала и через отверстие в тумбе.

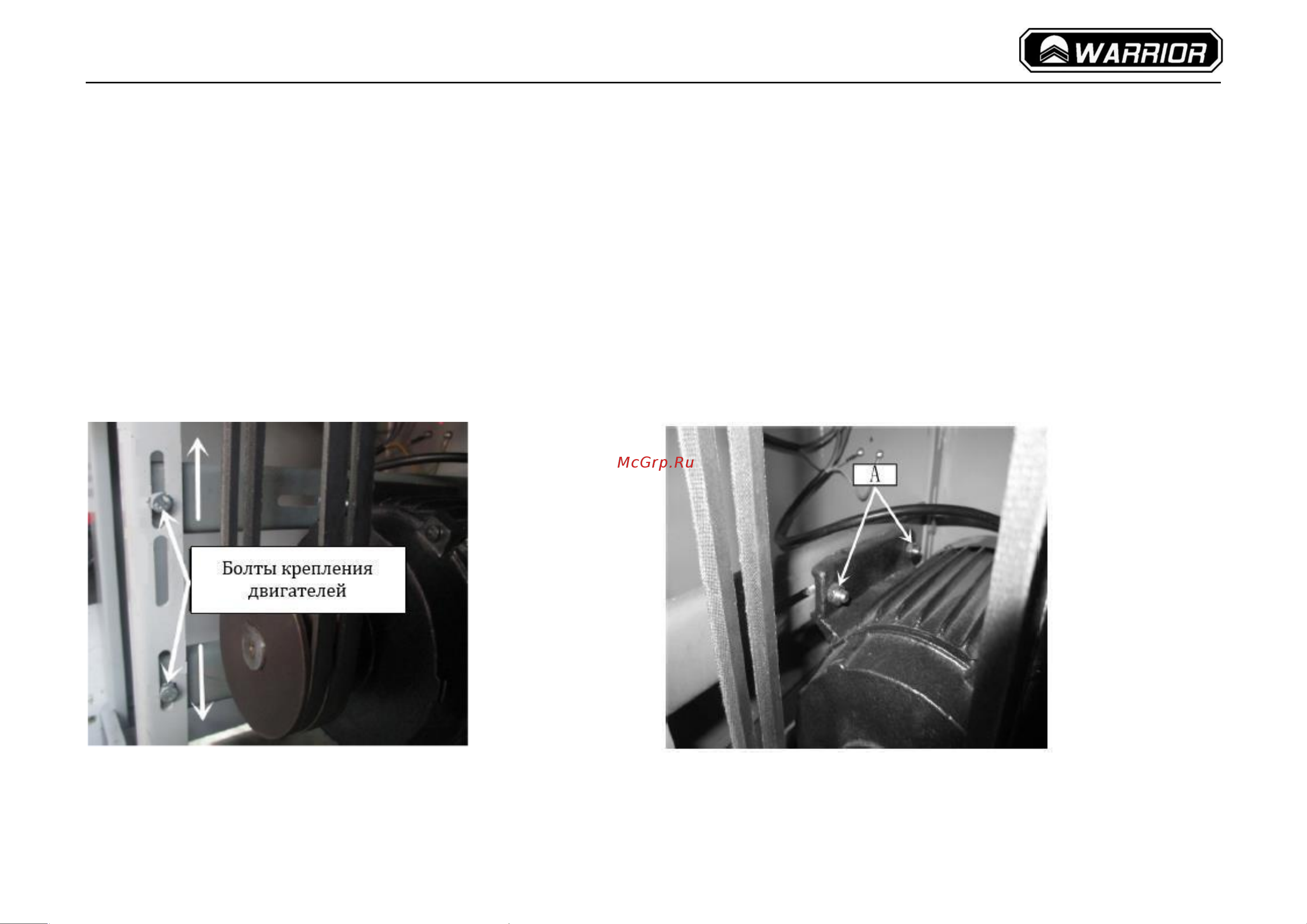

2. В тумбе ослабить болты крепления двигателя. Примечание: не выворачивать полностью болты крепления двигателя.

3. Осторожно сдвинуть двигатель вниз, поместить клиновые ремни в канавки шкива двигателя, натянуть клиновые ремни под

действием веса двигателя (рис. 5).

4. Проверить выравнивание торцов шкивов двигателя и режущего вала (рис. 5), отсутствие соприкосновения ремня и

поверхностей отверстия в основании. Если шкивы не выровнены, ослабить болты (А, рис. 6) на основании двигателя и

перемещать двигатель до тех пор, пока шкивы не будут выровнены. Затянуть болты.

5. Ремень считается натянутый правильно, когда при давлении пальцем на середине ветви ремня между двумя шкивами он

отклонится на 12,7 мм. Если ремень натянут слишком слабо, ослабить болты крепления двигателя (рис. 5) на крепёжной

плите и переместить плиту вниз. После натяжения ремня затянуть болты.

6. Через два часа работы снова проверить натяжение ремней, при необходимости подтянуть ремни.

Рис. 5

Рис. 6
