W0103FL

ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр.3, этаж 2, ком. 9

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

5.7.

Кронштейн крепления каретки

Необходимые компоненты и крепёжные изделия

Количество

Кронштейн крепления каретки

Винты с шестигранным шлицем и цилиндрической головкой М8 х 35

Пружинная шайба 8 мм

Плоская шайба 8 мм

Необходимый инструмент

Количество

Шестигранный ключ 6 мм

Установка кронштейна крепления каретки

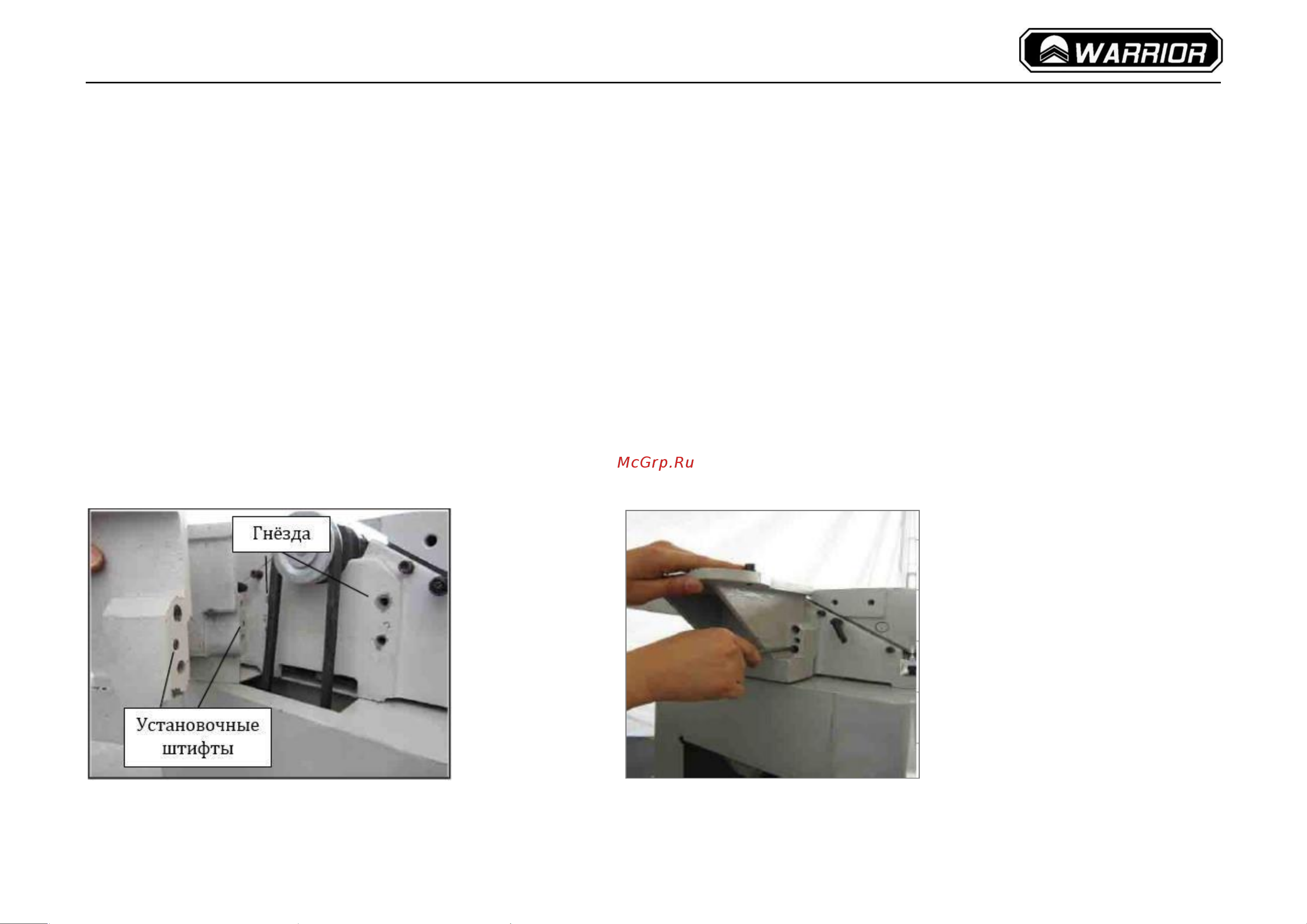

1. Совместить установочные штифты на задней стороне кронштейна крепления каретки с гнёздами на столе фуговального

станка (рис. 8).

2. Закрепить на столе фуговального станка кронштейн крепления каретки, затянув винты, с пружинными и плоскими шайбами

(рис. 9).

Рис. 8

Рис. 9. Собранный кронштейн крепления каретки
