5.8.

Сборка узла каретки параллельного упора

Необходимые компоненты и крепёжные изделия

Количество

Узел каретки параллельного упора

Винты с шестигранным шлицем и цилиндрической головкой М8-1,25 х 20

Пружинная шайба 8 мм

Плоская шайба 8 мм

Необходимый инструмент

Количество

Шестигранный ключ 6 мм

Установка узла каретки параллельного упора

1. Закрепить узел каретки параллельного упора на кронштейне крепления каретки двумя винтами с шестигранным шлицем

М8-1,25 х 20 с пружинными и плоскими шайбами (рис. 10).

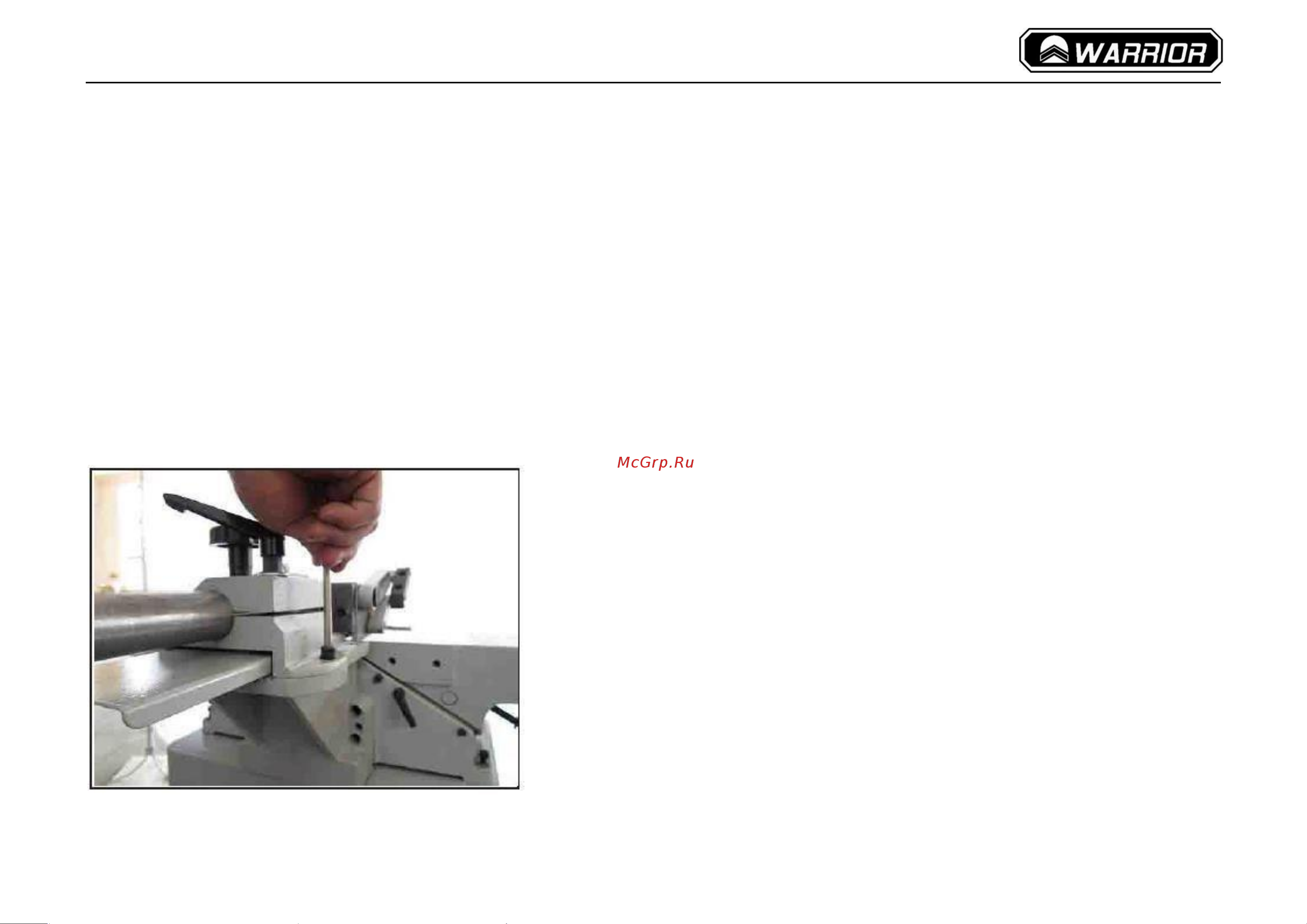

Рис. 10. Узел каретки параллельного упора
