W0103FL

ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр.3, этаж 2, ком. 9

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

5.9.

Узел параллельного упора

Необходимые компоненты и крепёжные изделия

Количество

Узел параллельного упора

Винты с шестигранным шлицем и цилиндрической головкой М8-1,25 х 20

Пружинная шайба 8 мм

Плоская шайба 8 мм

Рукоятки наклона параллельного упора

Установка параллельного упора

1. Закрепить узел параллельного упора на узле каретки параллельного упора двумя винтами с шестигранным шлицем

М8-1,25 х 20 с пружинными и плоскими шайбами (рис. 11).

2. Ввернуть рукоятки наклона параллельного упора в параллельный упор (рис. 12).

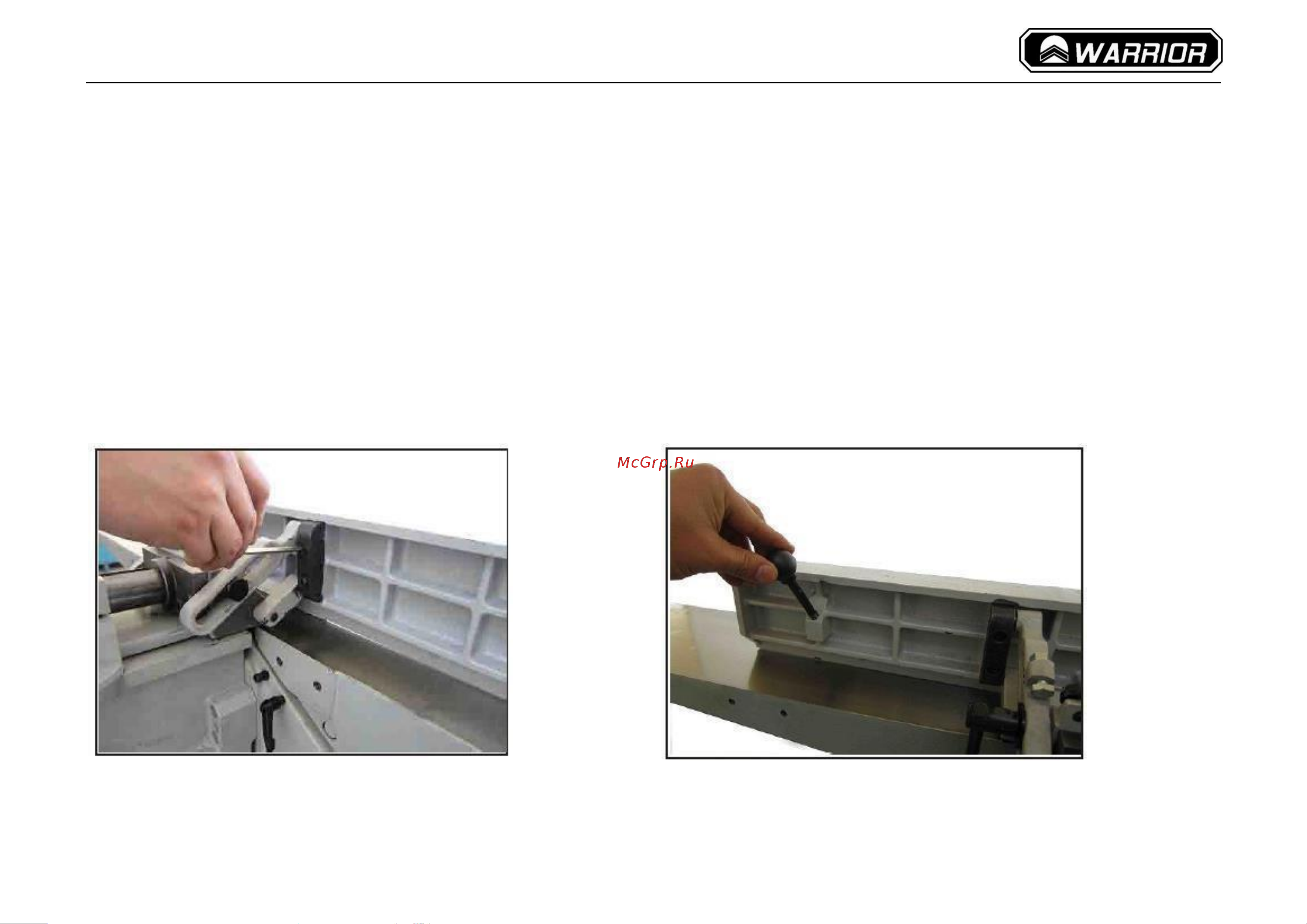

Рис. 11. Установка узла параллельного упора

Рис. 12. Установка рукояток наклона параллельного упора
