W0106FL

ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр.3, этаж 2, ком. 9

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

5.10.

Ограждение режущего вала

Необходимые компоненты и крепёжные изделия Количество

Ограждение режущего вала 1

Необходимый инструмент Количество

Шестигранный ключ 2,5 мм 1

Установка ограждения режущего вала

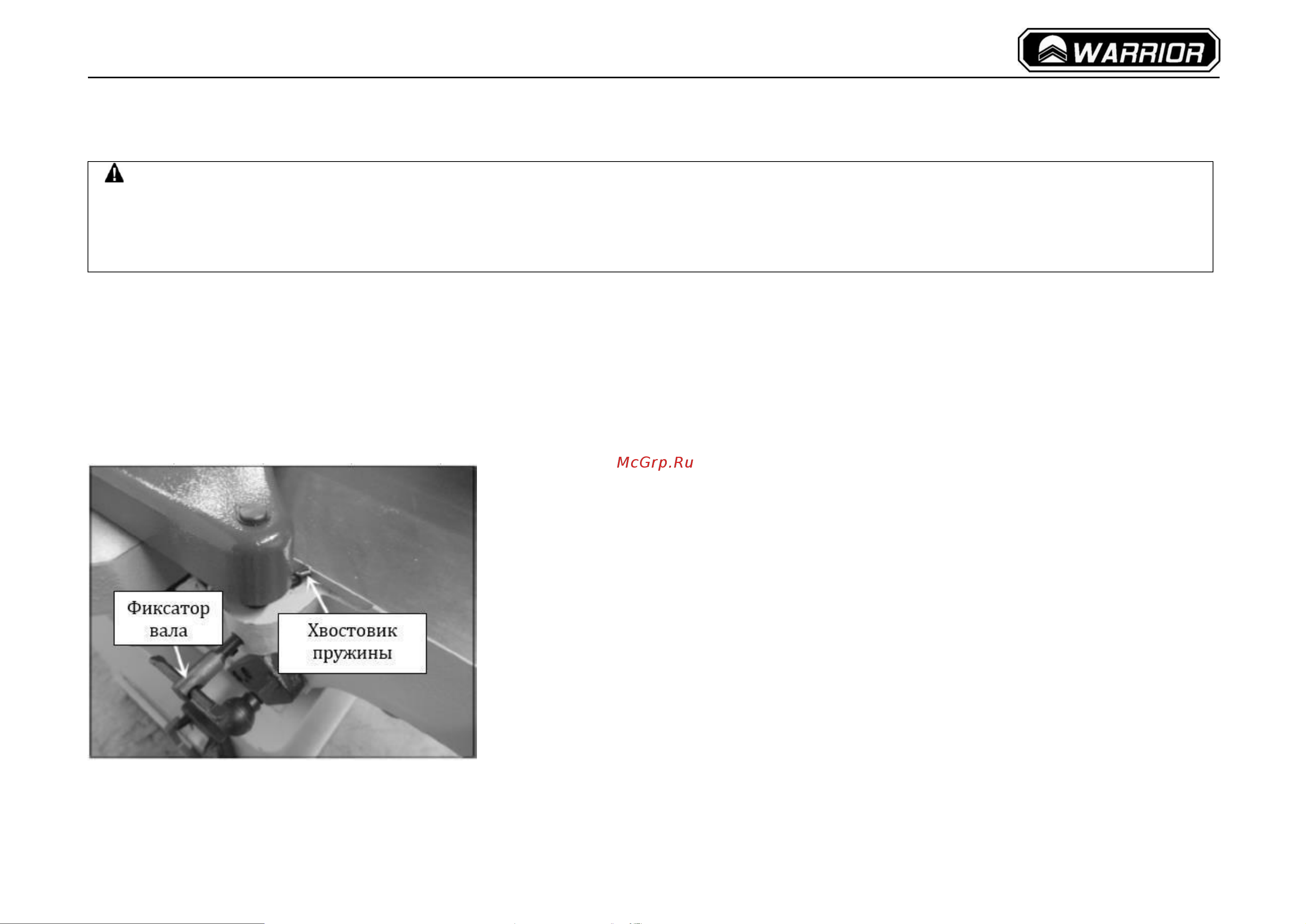

1. Повернуть хвостовик пружины кручения назад на половину оборота и

вставить вал ограждения в литой корпус так, чтобы хвостовик пружины

был обращён вправо, и снова установить к литому корпусу (рис. 13).

2. Проверить работу ограждения, отведя его назад и отпустив.

 Ограждение должно переместиться обратно в положение над режущим

валом, не тормозя на столе. При торможении подтянуть фиксатор вала;

 Если ограждение тормозится на столе, поднять его так, чтобы оно

прекратило торможение, затем затянуть фиксатор вала;

 Если ограждение не возвращается, снять его и повторить шаги 1 и 2,

увеличивая по мере необходимости усилие пружины.

Рис. 13. Установка патрубка аспирации опилок

ОСТОРОЖНО!

Ограждение режущего вала является важнейшим защитным устройством на данном станке. Пружина кручения

установлена на валу ограждения режущей головки для обеспечения её возврата в требуемое положение над режущей

головкой после операции резания. Данная пружина кручения должна для нормальной работы развивать

соответствующее усилие при установке ограждения.
