5.11.

Патрубок аспирации опилок

Необходимые компоненты и крепёжные изделия Количество

Патрубок аспирации опилок 1

Винт с крестообразным шлицем М5 х 10 4

Плоская шайба 5 мм 4

Необходимый инструмент Количество

Отвёртка под крестообразный шлиц 1

Установка патрубка аспирации опилок

Примечание: если принято решение не использовать систему сбора опилок, патрубок аспирации опилок не устанавливать, т.к.

будет скапливаться стружка внутри тумбы.

1. Установить патрубок аспирации опилок на отверстие отвода опилок на

боковой стенке тумбы.

2. Закрепить патрубок аспирации опилок на тумбу четырьмя винтами М5 х 10

с крестообразным шлицем (рис. 14).

3. Соединить с системой сборки опилок.

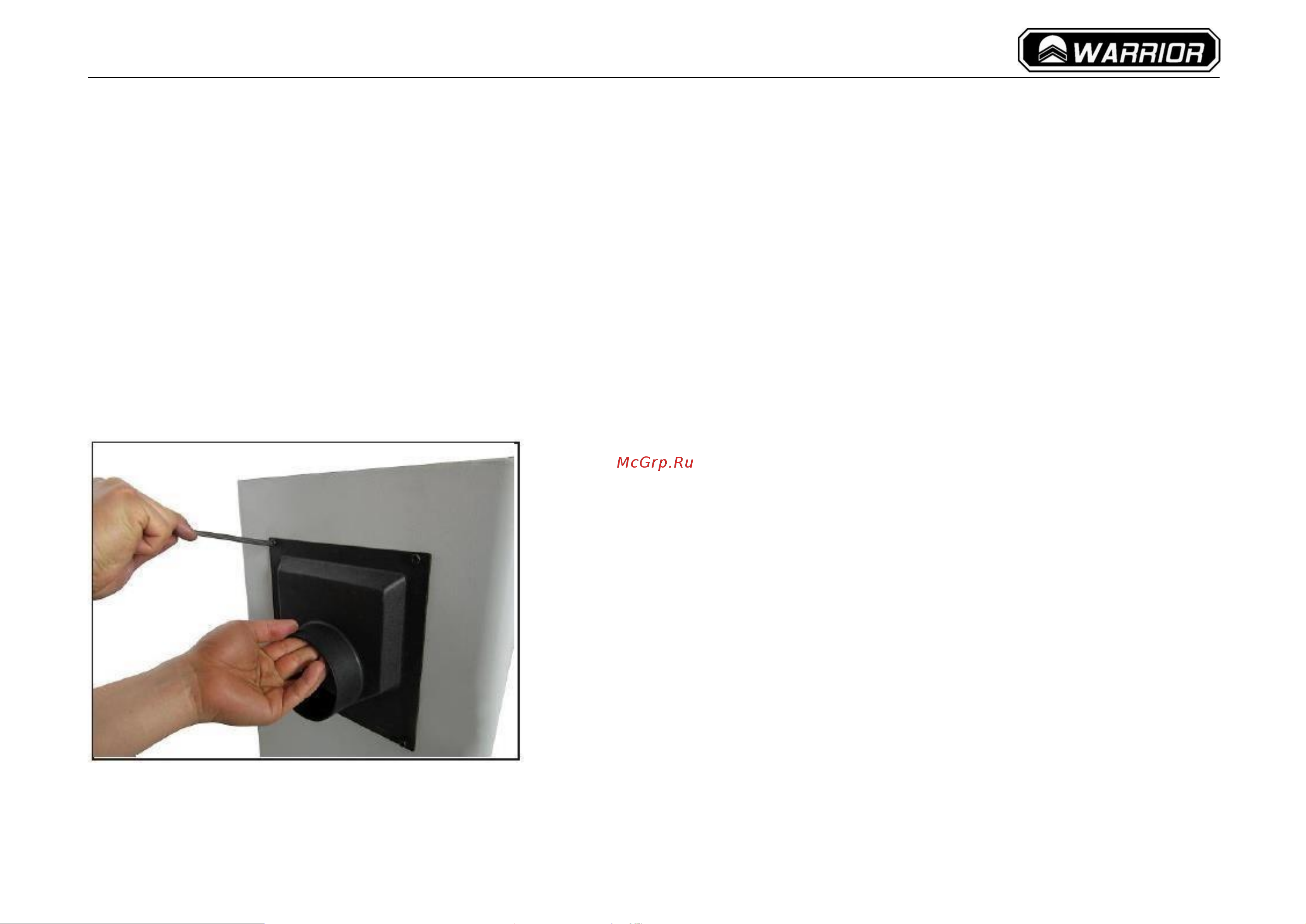

Рис. 14. Установка патрубка аспирации опилок
