Установка параллельного упора на суппорт

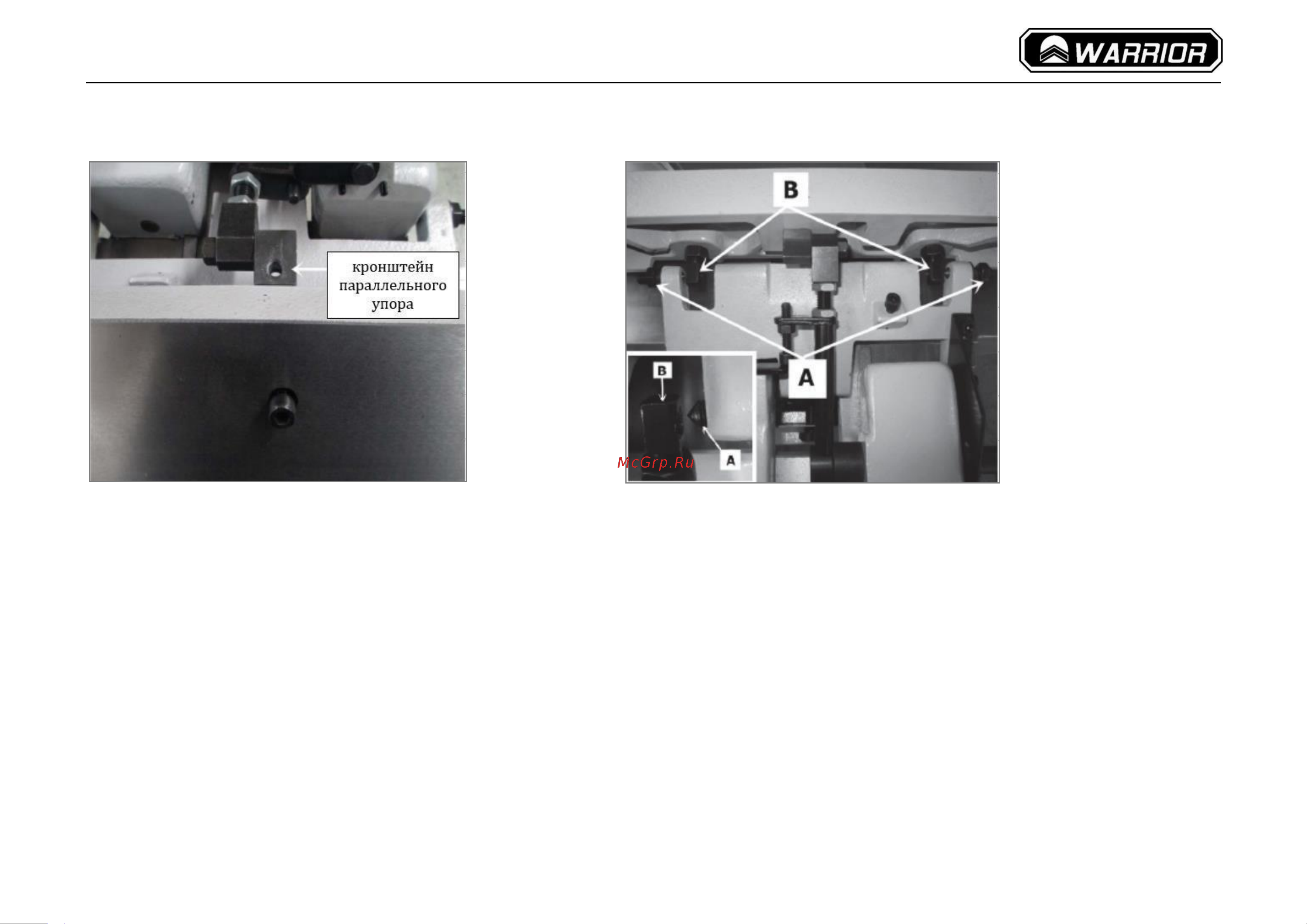

Рис. 9 Рис. 10

1. Ослабить и вывернуть винт, расположенный на кронштейне параллельного упора (Рис. 9)

2. Совместить отверстие на параллельном упоре с резьбовым отверстием на кронштейне (Рис. 9)

3. Соединить обе части винтом, затянуть винт.

4. Ослабить два винта с конусными концами, расположенные на суппорте параллельного упора, (Рис. 10 А), совместить с двумя

гайками на параллельном упоре (Рис. 10 В).

5. Затянуть винты, регулируя гибкость параллельного упора его наклоном. После крепления параллельного упора и получения

требуемой гибкости, затянуть гайку на винтах с конусным концом (Рис. 10 С).
