W0109D

ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр. 3, этаж 2 ком. 9

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

Монтаж клинового ремня

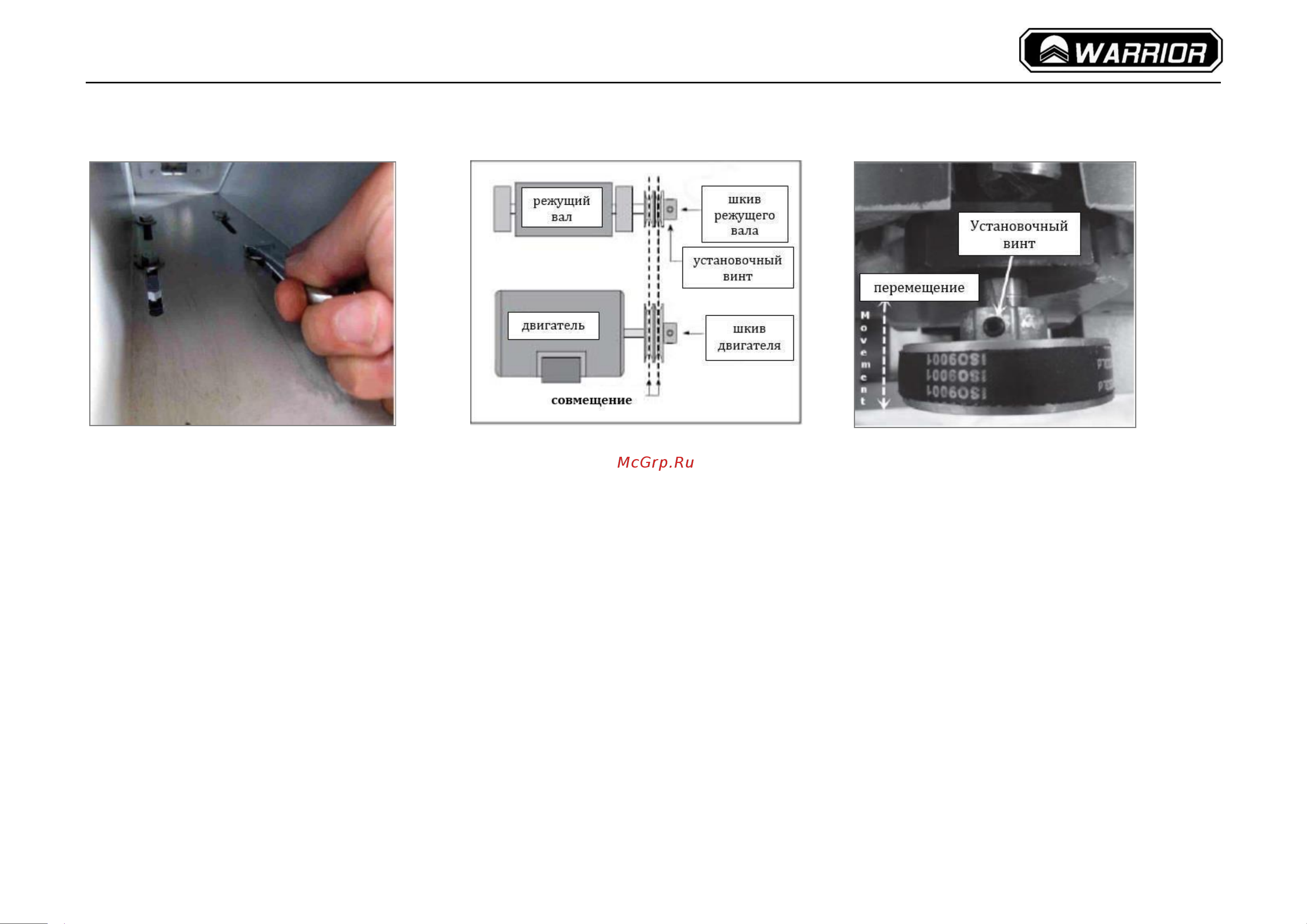

Рис. 11 Рис. 12 Рис. 13

1. Отсоединить станок от сети.

2. Снять ограждение ремня.

3. Надеть клиновый ремень на шкив режущего вала через отверстие в станине.

4. В станине ослабить болты крепления двигателя, не выворачивая их полностью (Рис. 11).

5. Осторожно перемещая двигатель вниз, надеть клиновый ремень на шкив двигателя, натягивая ремень весом двигателя.

6. Проверить вертикальное совмещение плоскости шкива двигателя и плоскости шкива режущего вала (Рис. 12), клиновый

ремень не должен касаться стенок отверстия в станине. Если шкивы не совмещены, ослабить установочный винт на шкиве

режущего вала и перемещать шкив до совмещения. Затянуть установочный винт (Рис. 13).

7. Натяжение клинового ремня считается нормальным, когда под нажимом пальца на половине расстояния между шкивами

ремень отклоняется на 12,7 мм. Если натяжение слишком слабое, ослабить болты крепления двигателя (Рис. 11) на

монтажной плите и сдвинуть плиту вниз. Затянуть винты.

8. Через 8 часов работы проверить натяжение ремня, при необходимости отрегулировать.

9. Поставить ограждение ремня и фиксатор.
