W0109DL

ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр. 3, этаж 2 ком. 9

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

Установка станка на станину

1. Прибегнув к помощи второго человека или используя подъемное устройство, поставить узел станка на верхнюю часть

станины.

2. Совместить два отверстия в верхней части станины с отверстиями в корпусе станка (Рис. 4).

3. Закрепить узел корпуса на станине двумя болтами 3/8” с пружинными шайбами (Рис. 5).Затянуть от руки.

4. Совместить третье отверстие в станине с отверстием в корпусе станка, глядя через отверстие аспирации опилок.

5. Вставить третий болт на 3/8” с пружинной шайбой через отверстие для аспирации опилок для крепления станка к станине.

6. Затянуть все три крепежных болта ключом на 14 мм.

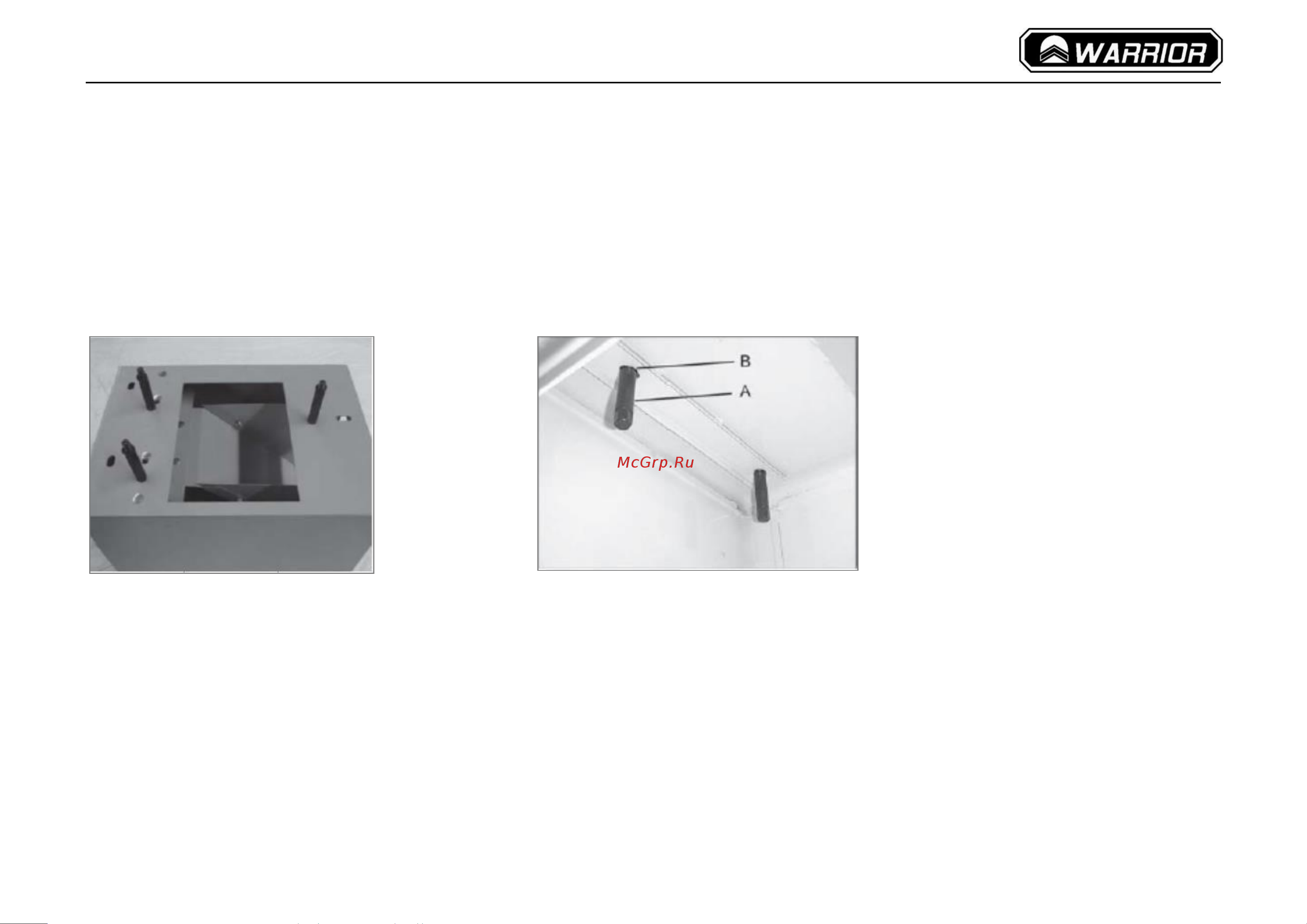

Рис. 4 Рис. 5
