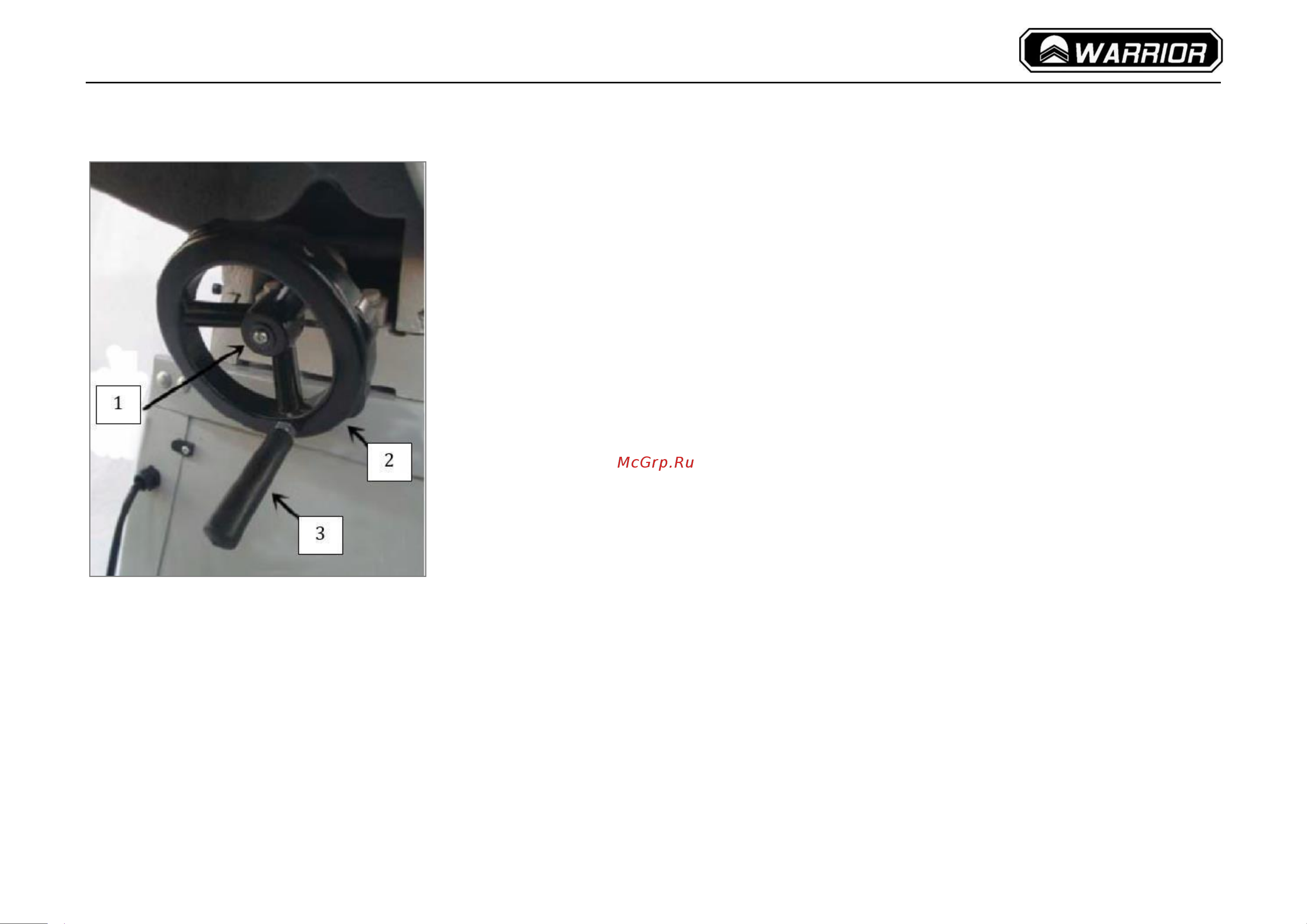

Установка

маховичков

1 – винт с крестообразным шлицем, с шайбой

2 – маховичок

3 – рукоятка маховичка

Рис. 6

1. Вывернуть винт и вынуть его с шайбой из вала.

2. Надеть маховичок на вал, совмещая отверстие под штифт со штифтом. При необходимости молотком через деревянный

брусок полностью надеть маховичок в вал.

3. Ввернуть винт с шайбой.

4. Поставить рукоятку на маховичок.
