W0109DL

ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр. 3, этаж 2 ком. 9

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

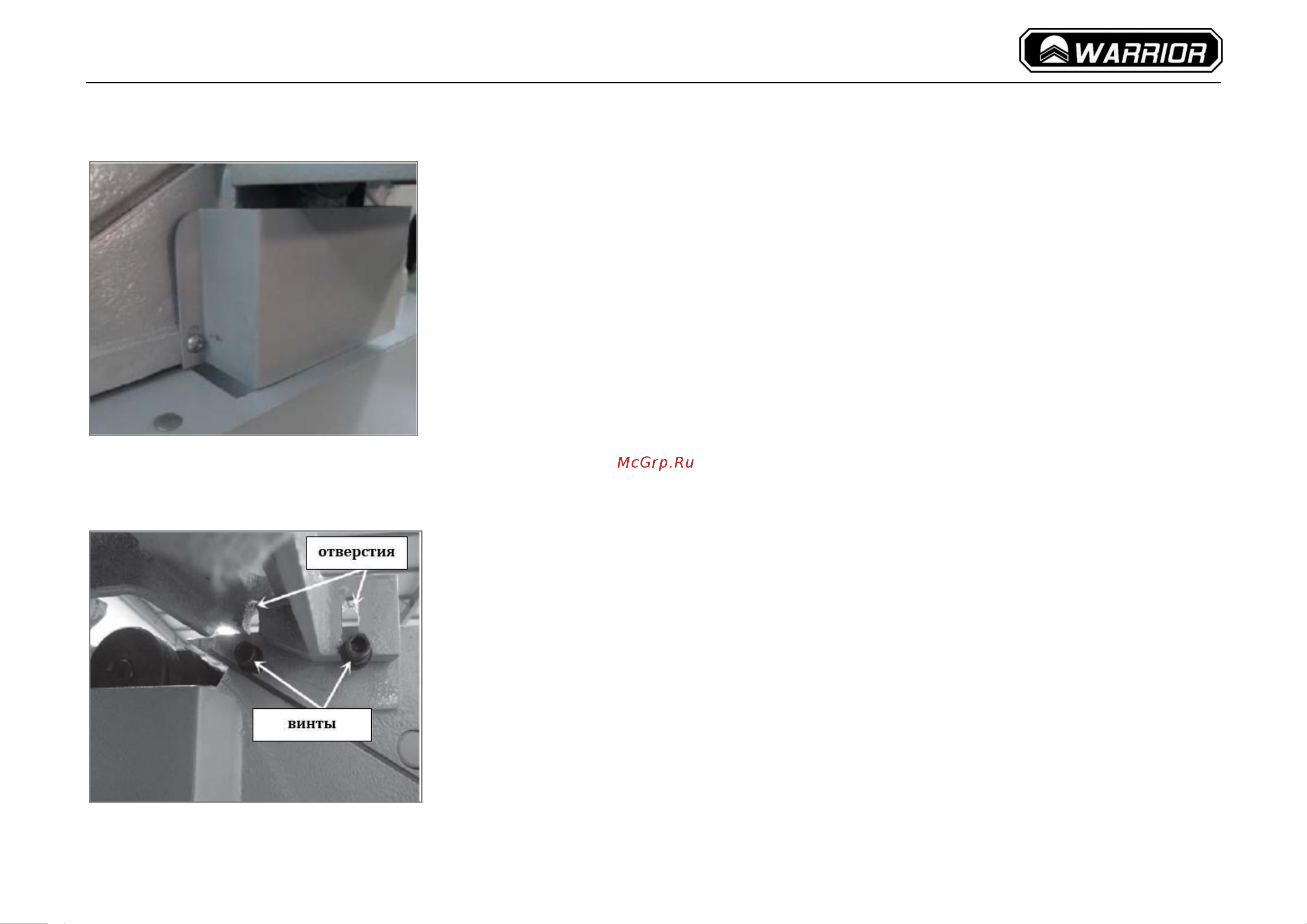

Установка ограждения ремня

1. Вывернуть винт с шайбой из станка.

2. Поставить на место ограждение ремня.

3. Ввернуть винт с шайбой.

Примечание: ставить ограждение ремня следует после полной установки и

регулировки ремня.

Рис. 7

Установка на станок суппорта параллельного упора

1. Ослабить два винта, расположенные сзади станка. Не выворачивать

полностью эти винты.

2. Прибегнуть к помощи другого человека для удержания суппорта

параллельного упора.

3. Совместить два отверстия на суппорте с двумя винтами (Рис. 8)

4. Закрепить суппорт параллельного упора на станке, проверив, чтобы

поверхность суппорта была на одном уровне с поверхностью стола,

затянуть винты.

Рис. 8
