W0109DL

ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр. 3, этаж 2 ком. 9

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

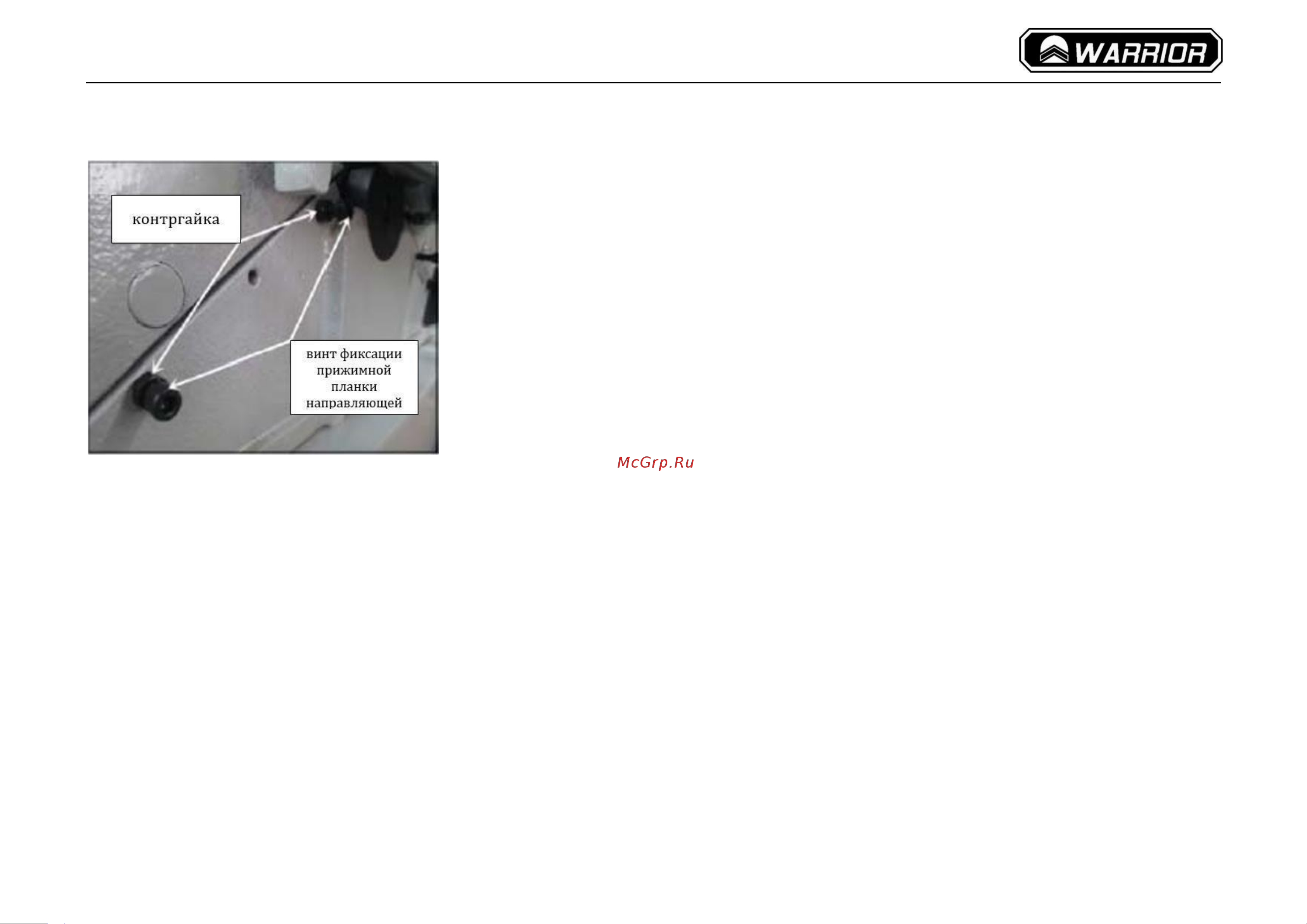

Регулировка прижимных планок направляющих

Рис. 25

В ходе эксплуатации станка прижимные планки направляющих могут ослабнуть и потребовать регулировки:

1. Ослабить две контргайки и винты фиксации планки, как показано на Рис. 25.

2. Затянуть каждый установочный винт на 1⁄4 оборота снизу вверх. Если после поворота на 1⁄4 оборота весь зазор не выберется,

повернуть его еще на 1⁄4 оборота. В процессе выборки зазора, необходимо следить, чтобы не возникало перекосов подвижных

частей столов. Повторять для всех установочных винтов, пока весь зазор не будет устранен.

3. Затянуть установочные винты и контргайки.
