Снятие и замена ножей (только для режущего вала с прямыми ножами)

Внимание! Перед регулировкой и ремонтом отсоединить станок от сети. Все болты крепления ножей должны быть надежно

затянуты, в противном случае нож и прижимная планка могут вылететь из режущего вала, нанося тяжелые увечья.

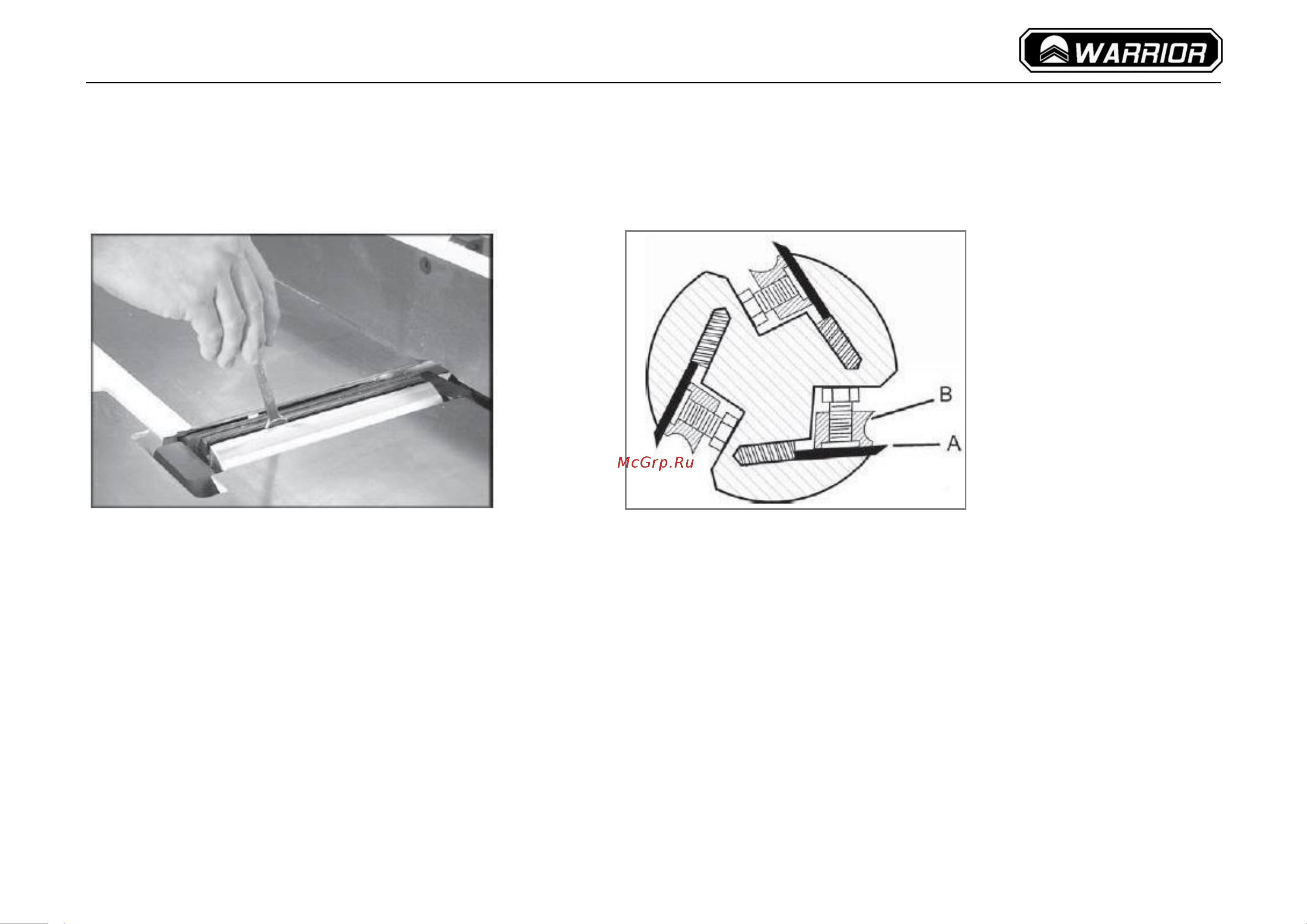

Рис. 26 Рис. 27

1. Отсоединить станок от сети.

2. Снять ограждение режущего вала. Соблюдать осторожность – ножи очень острые.

3. Ослабить фиксирующие винты (Рис. 26). Примечание: ослаблять винты, вращая их по часовой стрелке, глядя от подающего

стола. Осторожно вынуть нож (Рис. 27 А) и винты прижимной планки (Рис. 27 В). Повторить операцию для остальных двух

ножей.

4. Перед сборкой полностью очистить все детали и прочистить пазы ножей в режущем валу от опилок и отходов.

5. Вставить нож в паз режущего вала в требуемой ориентации.

6. Вставить прижимную планку и винты, затянуть так, чтобы удерживать нож на месте. Ножи правильно установлены по

высоте, если режущая кромка выступает над режущем валом на 1,6 мм.

7. Повторить действия для остальных двух ножей.

8. Отрегулировать ножи по высоте и параллельности с отводящим столом, как указано выше в настоящем Руководстве.
