Модули для систем управления Logamatic 4000 - Оставляем за собой право на изменения!

Монтаж модулей в системах управления Logamatic 41xx3

3.2 Расположение модулей в системе управления Logamatic 41xx

ZM424 и FM455 (только у 4121)

Модуль FM455 всегда устанавливается в разъем A

(

 Рис. 1, [4]), а модуль ZM424 в разъем 1 ( Рис. 1, [1]).

FM445 и FM446

Модули FM445 и FM446 всегда устанавливайте в разъем 2

(

 Рис. 1, [2]).

FM456 и FM457

Системам управления, имеющим функциональные модули

FM456 или FM457, должен присваиваться адрес 0 или 1

(Master). Установка адреса выполняется на модуле-

контроллере CM431.

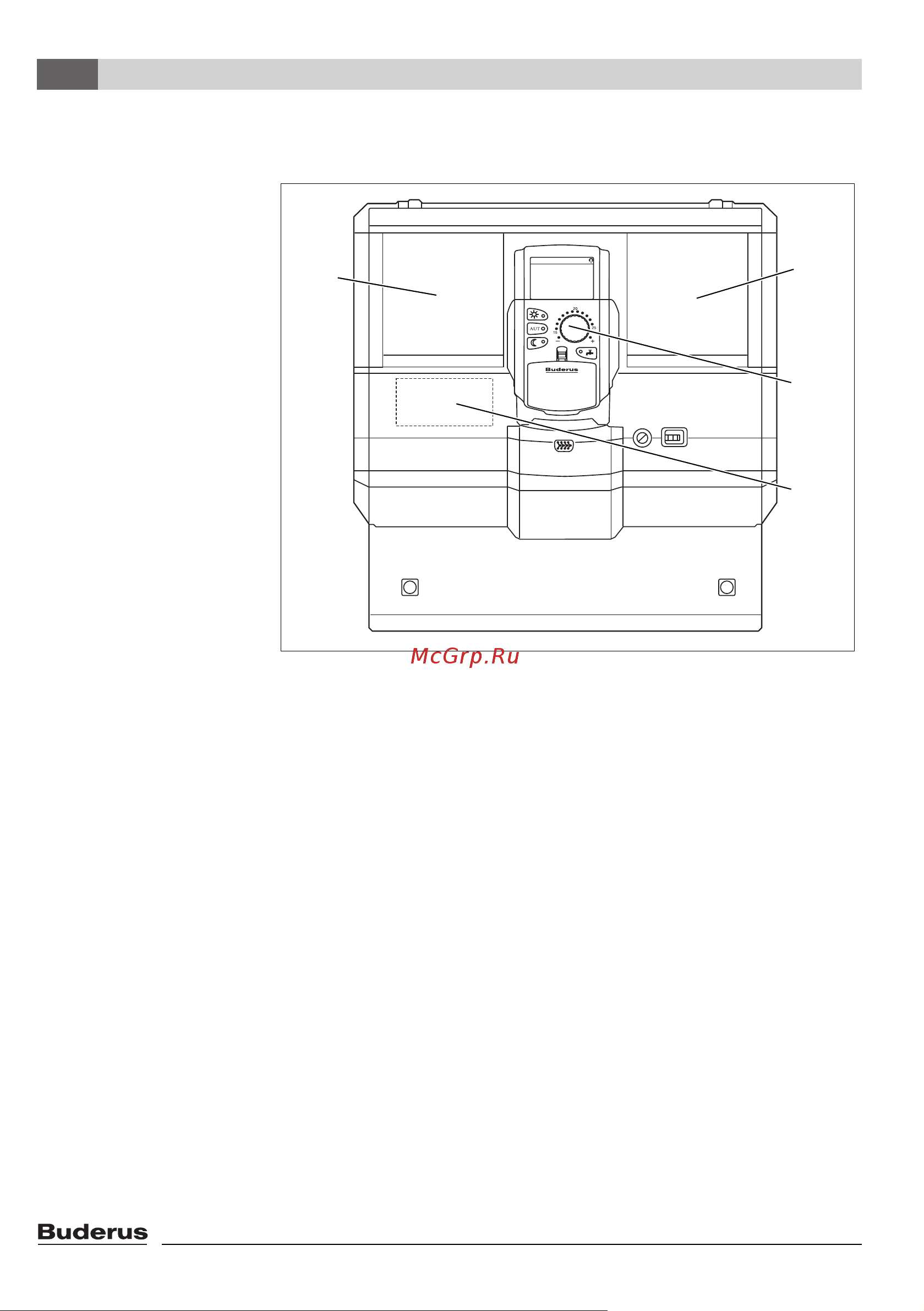

Рис. 1 Расположение разъемов

1 Разъем 1

2 Разъем 2

3 Разъем B за пультом управления MEC2

4 Разъем A для функционального модуля FM455 (только у 4121)
