Монтаж модулей в системах управления Logamatic 41xx3

3.4 Демонтаж и замена функционального модуля FM451/FM455

(только у 4111/4121)

Если требуется заменить модуль FM451/FM455, то сначала

нужно вынуть модуль ZM424 из разъема 1.

 Отсоедините штекер (230 В) модуля ( Рис. 7, поз. 16)

и все соединительные провода модуля ZM424 и

зафиксируйте их в позиции крепления.

 Выньте модуль ZM424.

 Выньте расположенную под ним плату – модуль FM451/

FM455 (

 Рис. 11).

 Вставьте новый модуль FM451/FM455.

 Вставьте модуль ZM424, для чего нажмите на планку

датчиков.

 Подключите все соединительные провода в прежних

позициях.

 Восстановите подключение 230 В к модулю ZM424.

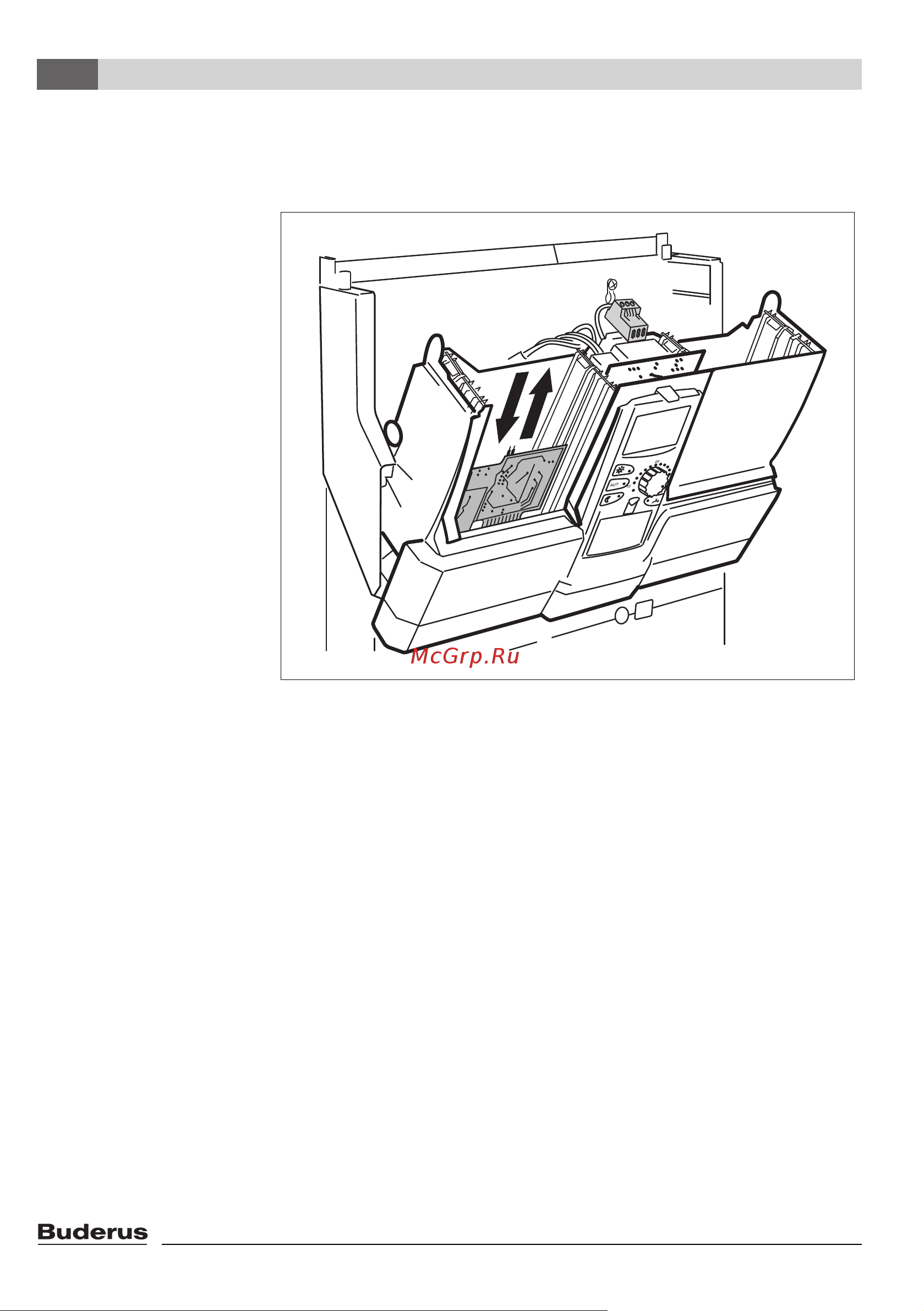

Рис. 11 Замена модуля FM451/FM455
