Модули для систем управления Logamatic 4000 - Оставляем за собой право на изменения.

Монтаж модулей в системах управления Logamatic 43xx 5

Дополнительные модули можно устанавливать в любой

свободный разъем (1-4). При этом обратите внимание, что

схема питания модулей последовательная от модуля к

модулю. Для целесообразной и логичной нумерации

отопительных контуров устанавливайте модули по порядку

слева направо (разъем 1-4).

Пример

Отопительная система с двумя модулями отопительных

контуров (FM442) и одним модулем отопительного контура

и контура

горячего водоснабжения (FM441):

При установке модуля FM458 может понадобиться

прилагаемый соединительный провод для подачи

электропитания на соседние модули.

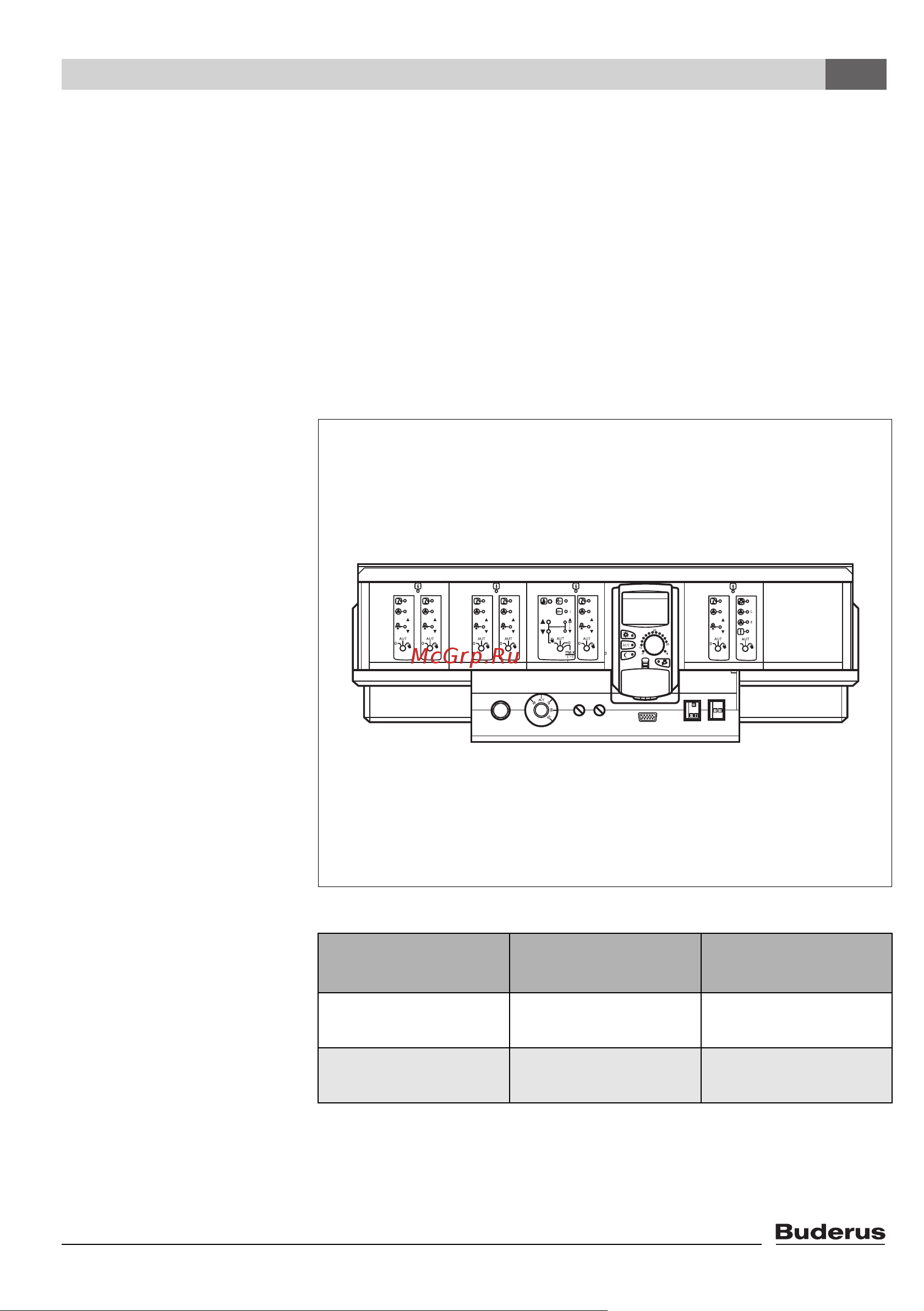

Рис. 18 Пример расположения функциональных модулей

Разъем 1

FM442

Разъем 2

FM442

Разъем 3

FM441

Отопительный

контур 1

Отопительный

контур 3

Отопительный

контур 5

Отопительный

контур 2

Отопительный

контур 4

Контур ГВС
