Модули для систем управления Logamatic 4000 - Оставляем за собой право на изменения!

Монтаж модулей в системах управления Logamatic 43xx5

5.2 Расположение модулей в системе управления

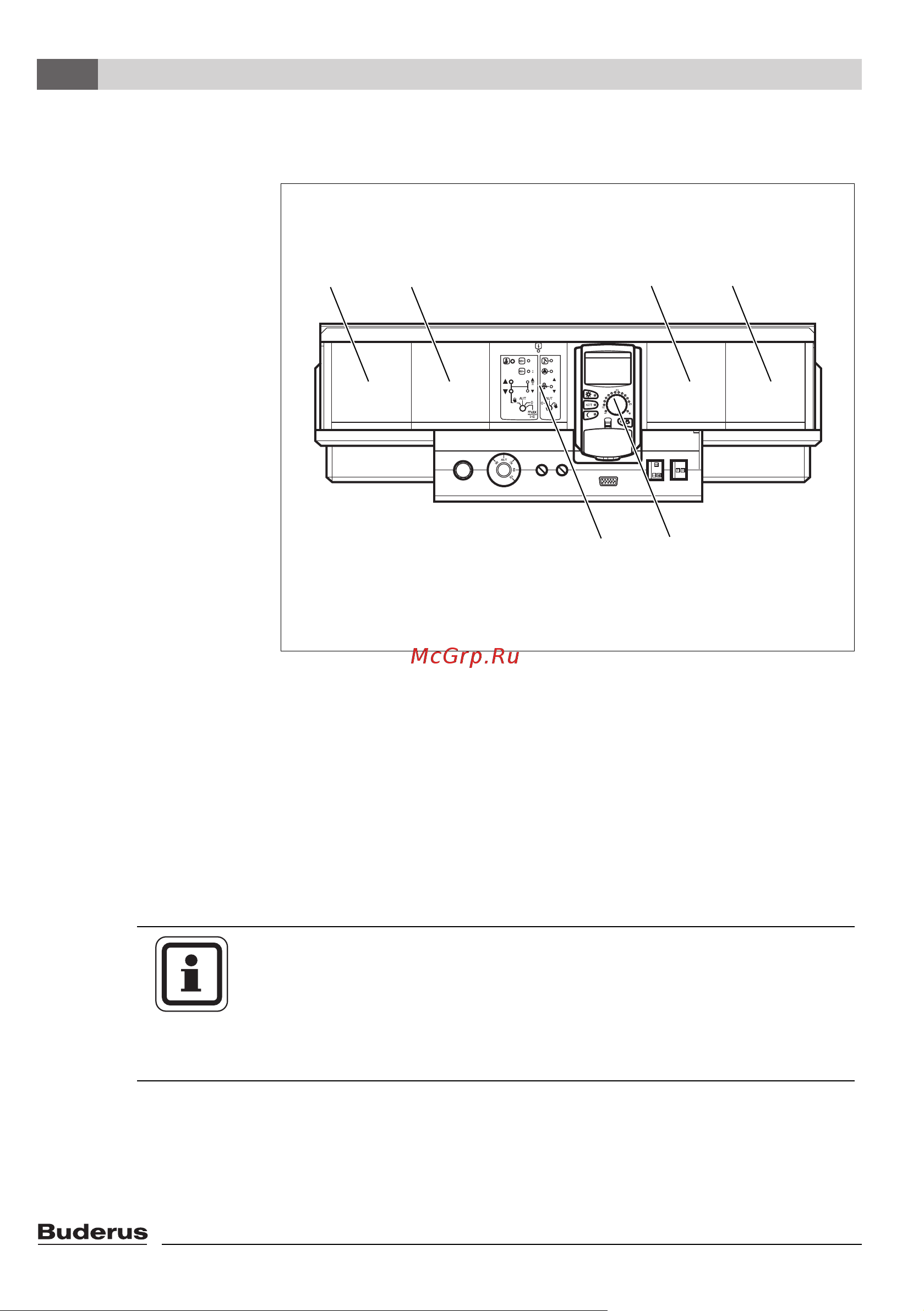

Рис. 17 Расположение разъемов

1 Разъем 1 для других модулей

2 Разъем 2 для других модулей

3 Разъем 3 для других модулей

4 Разъем 4 для других модулей

5 Разъем B за пультом управления MEC2

6 Разъем A для центрального модуля ZM432 или ZM434

(стандартное исполнение)

1 2 3 4

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

В разъем A ( Рис. 17, [6]) устанавливается центральный

модуль ZM432 или ZM433 или ZM434, в разъем B

(

 Рис. 17, [5]) устанавливаются модуль-контроллер CM431

и пульт управления MEC2.
