76
1234
Português Ελληνικα Türkçe
MONTAGEM ΕΥΝΑΡΜΟΛΟΓΗΣΗ MONTAJ

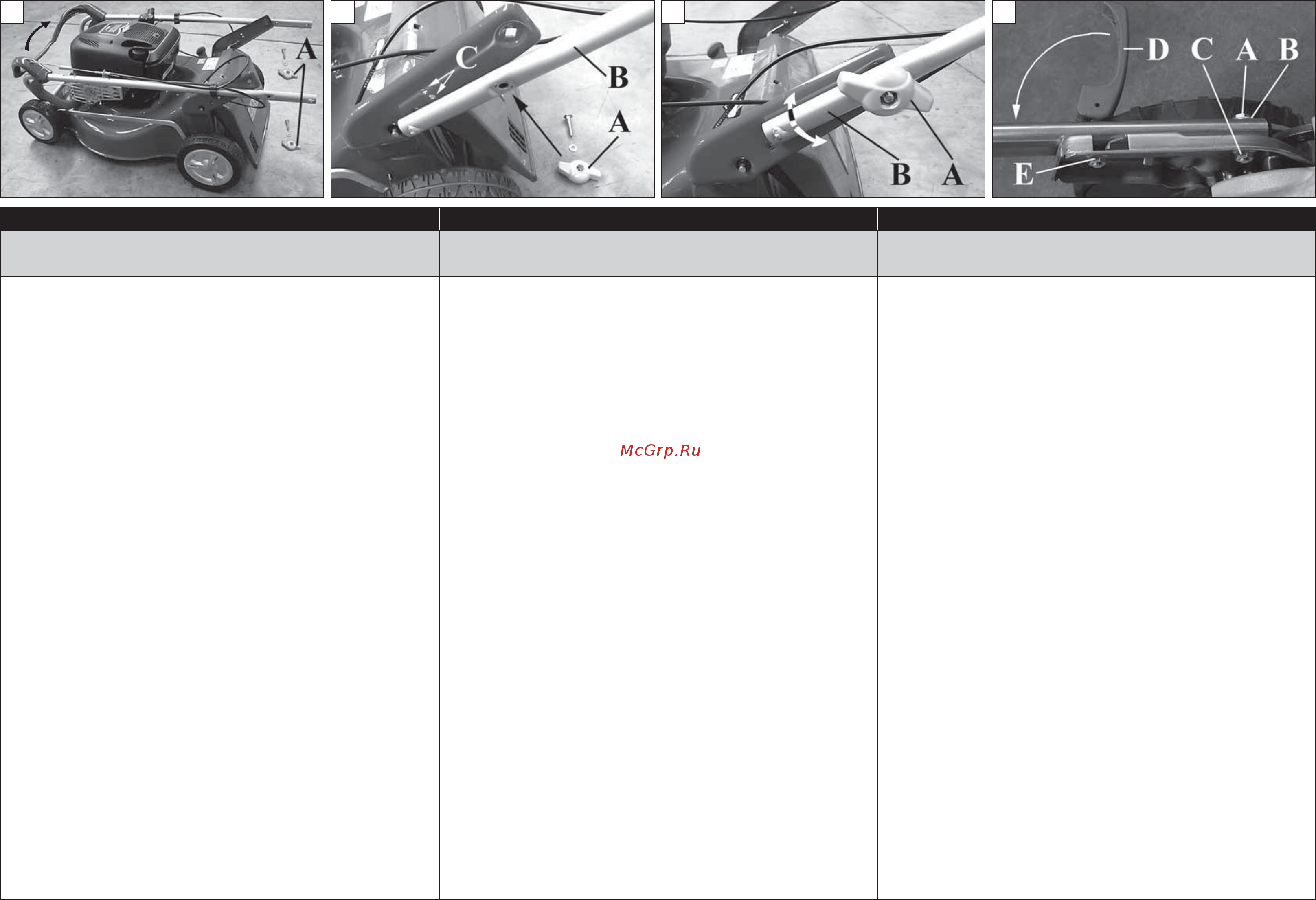

MONTAGEM DO GUIADOR ALLROAD PLUS 4 (Fig. 1-2-3)
Elevar o guiador como mostra a Fig. 1. Apertar os botões
(A, Fig. 3) depois de ter posicionado o guiador (B) e decidido
a altura do mesmo, escolhendo uma das dois posições
(C, Fig. 2).
ALTURA DO PUNHO (Fig. 3)
Desenrosque os botões (A) e levante ou abaixe o punho (B).
MONTAGEM DO PUNHO ALLROAD EXA 4 (Fig.4-5-6)
Fixe o punho inferior ao chassis com os parafusos (A, Fig.4),
as anilhas (B) e as porcas (C). De seguida, monte as pegas (D)
com as porcas (E). Por fim, rode as pegas (D, Fig.4-5) para
apertar o punho. O aperto maior ou menor das porcas (E)
altera a força do bloqueio. É possível libertar o punho do
chassis para poder rodá-lo e facilitar o transporte e a
armazenagem (Fig.7).
Em seguida, fixe a parte superior do punho, montando as
duas semi-conchas do suporte (F, Fig.6) com os quatro
parafusos (G) e as quatro porcas (H). Monte o parafuso (L), a
anilha (M) e a alavanca (N). Rodando a alavanca (N) para
afrouxar o aperto, é possível regular o punho em altura;
além disso, é possível rodar a parte superior do punho para
facilitar o transporte e a armazenagem (Fig.7).
MONTAGEM DO PAINEL (Fig.8)
Monte o painel (L) e fixe-o com os dois parafusos (M)
(apenas nos modelos que o possuam).
ABRAÇADEIRAS
Bloqueie os cabos do guiador com as respectivas
abraçadeiras (Fig.7A).
∆√¶√£∂∆∏™∏ ∆πª√¡π√À ALLROAD PLUS 4
(∂ÈÎ. 1-2-3)
™ËÎÒÛÙ ÙÔ ÙÈÌfiÓÈ fî̃ ‰Â›ˉÓÂÈ Ë ∂ÈÎ. 1. ™Ê›ÍÙ Ù∙
fiÌÔÏ∙ (∞, ∂ÈÎ. 3) ∙ÊÔ‡ ÙÔÔıÂÙ‹ÛÂÙ ÙÔ ÙÈÌfiÓÈ (μ) Î∙È
∙ÔÊ∙Û›ÛÂÙ ÁÈ∙ ÙÔ ‡„Ỗ ÙÔ˘, ÂÈϤÁÔÓÙ∙̃ Ì›∙ ∙fi ÙÈ̃
ÙÚÂÈ̃ ı¤ÛÂÈ̃ (C, ∂ÈÎ. 2).
YæO™ TOY TIMONIOY (∂ÈÎ. 3)
•ÂßȉÒÛÙ Ùoũ ÌoˉÏo‡̃ (A) Î∙
È ÛËÎÒÛÙ ‹ Î∙Ù‚¿ÛÙÂ
ÙÔ ÙÈÌfiÓÈ (B).
ΤΟΠΟΘΕΤΗΣΗ ΤΙΜΟΝΙΟΥ ALLROAD EXA 4 (Εικ. 4-5-6)
Στερεώστε το κάτω τμήμα του τιμονιού στο πλαίσιο με τις
βίδες (A, εικ. 4), τις ροδέλες (B) και τα παξιμάδια (C). Στη
συνέχεια, τοποθετήστε τις λαβές (D) με τα παξιμάδια (E).
Τέλος, περιστρέψτε τις λαβές (D, εικ. 4-5), για να σφίξετε το
τιμόνι. Εάν σφίξετε περισσότερο ή λιγότερο τα παξιμάδια (E),
αλλάζει η δύναμη ασφάλισης. Μπορείτε να αφαιρέσετε το
τιμόνι από το πλαίσιο, για να το περιστρέψετε και να
διευκολυνθεί η μεταφορά και η αποθήκευση (εικ. 7).
Στη συνέχεια, στερεώστε το πάνω τμήμα του τιμονιού,
συναρμολογώντας τα δύο ημικελύφη του στηρίγματος
(F, εικ. 6) με τις τέσσερις βίδες (G) και τα τέσσερα παξιμάδια
(H). Τοποθετήστε τη βίδα (L), τη ροδέλα (M) και το λεβιέ (N).
Περιστρέφοντας το λεβιέ (N), για να χαλαρώσετε τη σύσφιξη,
μπορείτε να ρυθμίσετε το ύψος του τιμονιού. Επίσης,
μπορείτε να περιστρέψετε το πάνω τμήμα του τιμονιού, για
να διευκολυνθεί η μεταφορά και η αποθήκευση (εικ. 7).
∆√¶√£∂∆∏™∏ ¶π¡∞∫∞ (∂ÈÎ.8)
∆ÔÔıÙ‹ÛÙ ÙÔÓ ›Ó∙Î∙ (L) Ì ÙÈ̃ ‰‡Ô ‚›‰̃ (M) (μόνο στα
μοντέλα με το σχετικό εξοπλισμό).
ΣΦΙΓΚΤΗΡΕΣ
Ασφαλίστε τις ντίζες στη λαβή χειρισμού με τους ειδικούς
σφιγκτήρες (εικ. 7A).
KOLUN SÖKÜLMESİ ALLROAD PLUS 4 (şekil 1-2-3)
Kolu, şekil 1'de gösterildiği şekilde kaldırın. Pozisyona
getirdikten (B) ve kolun yüksekliğine karar verdikten sonra,
üç konumdan (C, şekil 2) birini seçerek, tokmakları sıkıştırın
(A, şekil 3).
SAP YÜKSEKLIK AYARI (Şekil 3)
Kolları (A) gevşetin ve sapı kaldırarak ya da indirerek
yüksekliğini ayarlayın (B).
ALLROAD EXA 4 GİDON MONTAJI (Şekil 4-5-6)
Alt gidonu vidalar (A, Şek. 4), rondelalar (B) ve vida
somunlarla (C) şasiye sabitleyin. Sonra kulpları (D) vida
somunlarla (E) takın. Gidonu sıkıştırmak için kulpları çevirin
(D, Şek. 4-5). Vida somunların (E) çok ya da az sıkıştırılması
konik halkanın kuvvetini değiştirir. Çevirebilmek ve taşıma
ve depolamayı kolaylaştırmak için gidonu şasiden ayırmak
mümkündür (Şek. 7).
Daha sonra desteğin iki yarım rulmanını (F, Şek. 6) dört vida
(G) ve dört vida somunla (H) birleştirerek gidonun üst
kısmını sabitleyin. Vidayı (L), rondelayı (M) ve kolu takın (N).
Sıkıştırmayı gevşetmek için kolu döndürürken (N) gidonun
yüksekliğini ayarlamak ve ayrıca taşıma ve depolamayı
kolaylaştırmak için gidonun üst kısmını döndürmek
mümkündür (Şek. 7).
KÖPRÜ MONTAJI (şekil 8)
Köprüyü (L) iki vidayla (M) monte ediniz (yalnızca sahip olan
modellerde)
.
BANTLAR
Kabloları özel bantlarla gidona tutturun (Şek.7A).
