10 - Русский
РУССКИЙ

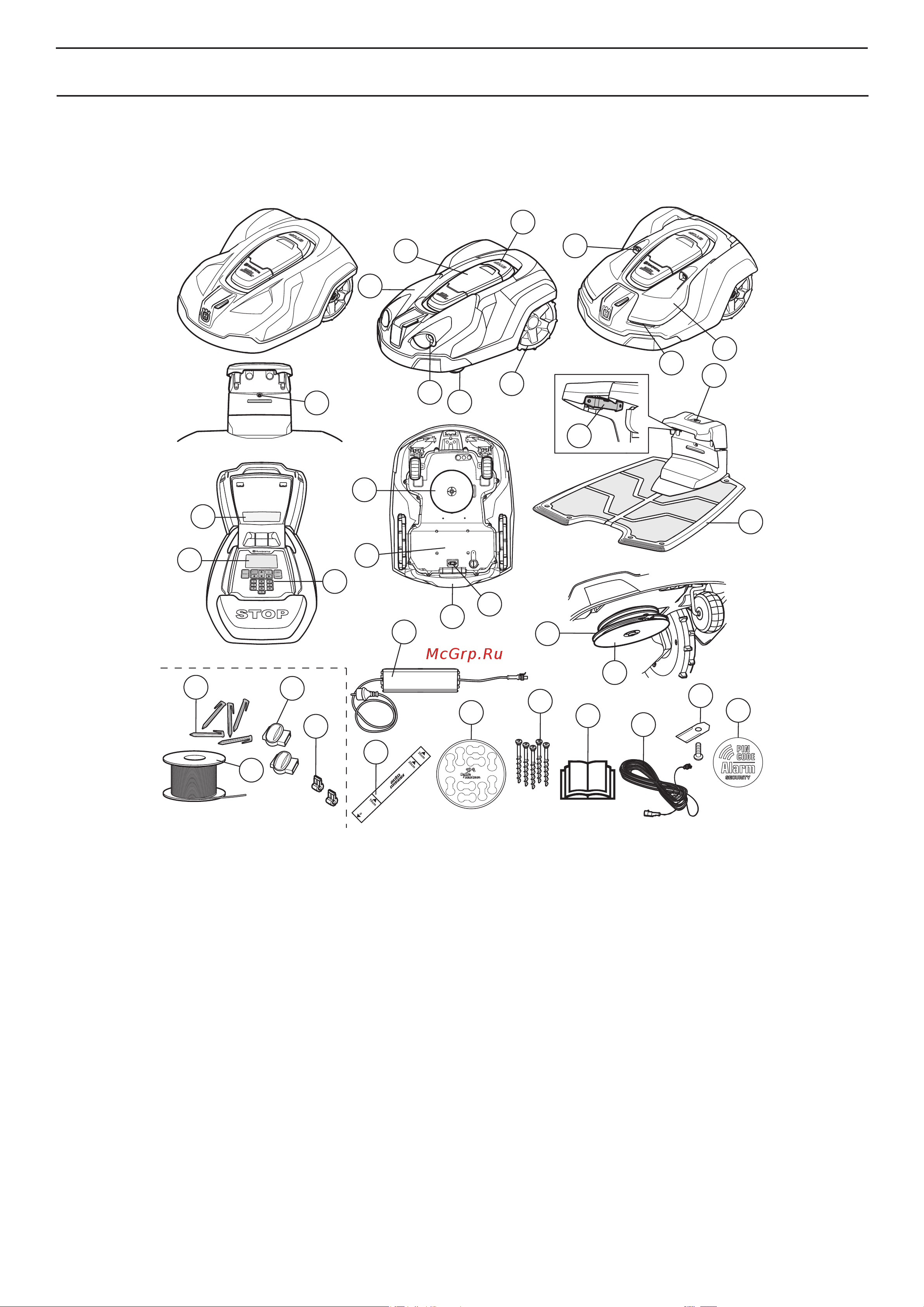

Список компонентов
Automower® 420/430X/440/450X
Номера на рисунке соответствуют следующим компонентам:
1. Корпус
2. Крышка дисплея и кнопочной панели
3. Кнопка STOP/защелка крышки
4. Крепление принадлежностей, например, фар
(недоступно для модели Automower® 420/440)
5. Переднее колесо
6. Задние колеса
7. Ультразвуковые датчики
8. Фары
9. Съемная крышка
10. Светодиодный индикатор состояния зарядной станции,
ограничительного и направляющего проводов
11. Контактные шины
12. Кнопка парковки (недоступно для модели
Automower® 420/440)
13. Зарядная станция
14. Паспортная табличка
15. Дисплей
16. Кнопочная панель
17. Режущий механизм
18. Блок с электрокомпонентами, аккумулятором и
моторами привода колес
19. Рукоятка
20. Главный выключатель
21. Режущий диск
22. Защитная пластина
23. Источник питания
24. Дополнительные ножи
25. Наклейка с предупреждением
26. Кабель низкого напряжения
27. Руководство по эксплуатации и краткое руководство
28. Винты крепления зарядной станции
29. Маркировка кабеля
30. Линейка для прокладки ограничительного провода
(линейка снимается с корпуса)
31. Соединители для контурного провода*
32. Контурный провод для ограничения зоны работы и
направляющий провод*
33. Колышки*
34. Разъем для контурного провода*
*Входит в комплект для установки, не входит в комплект
поставки газонокосилки-робота.
Automower 420/440 Automower 430X Automower 450X
1
10
5
4
21
22
17
18
20
19
6
2
23
3
14
16
15
13
12
11
8
7
9
30
33
34
32
31
29
26
28
27
24
25
РУССКИЙ
