Русский - 9
РУССКИЙ

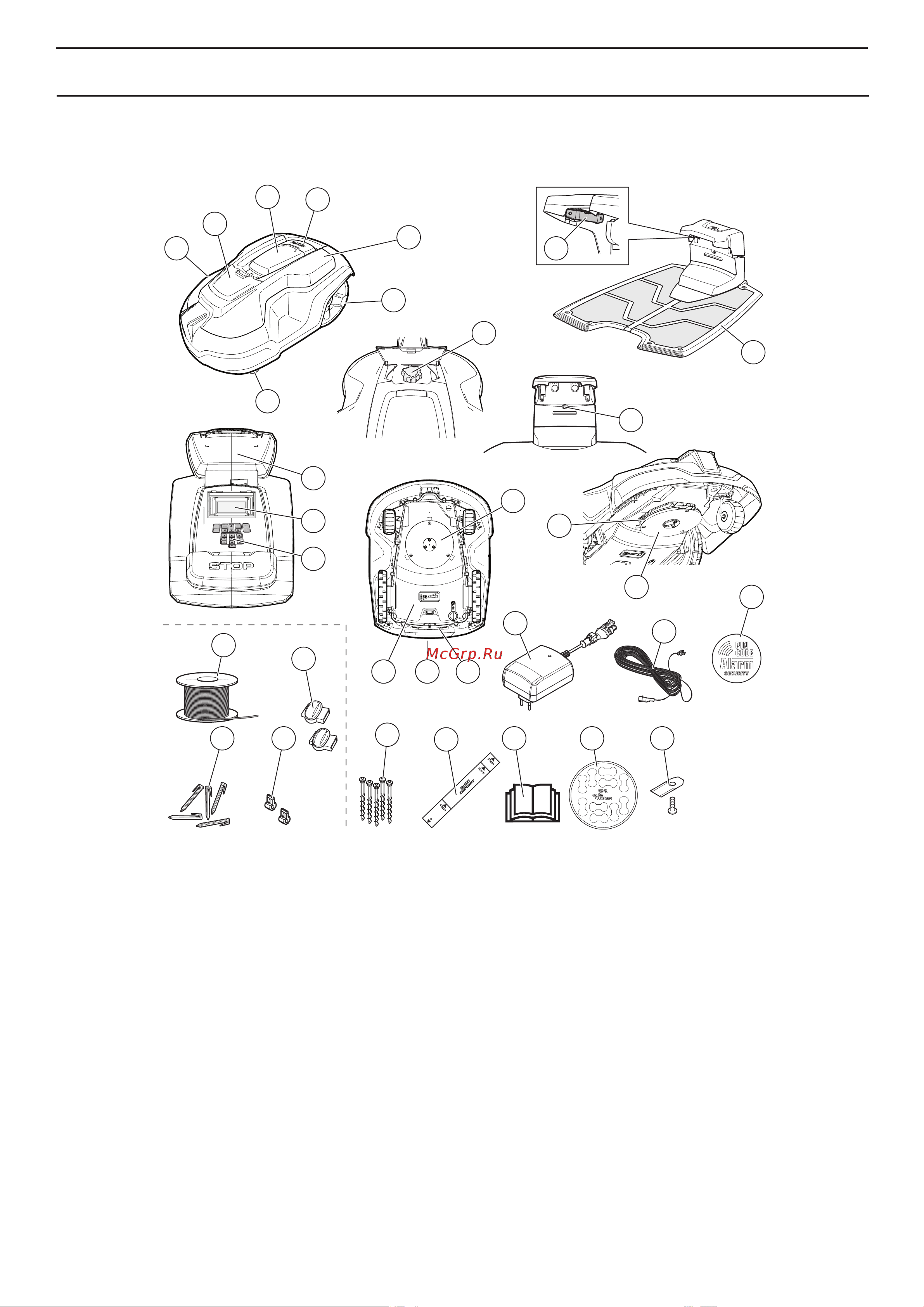

Список компонентов
Automower® 310/315
Номера на рисунке соответствуют следующим компонентам:
1. Корпус
2. Крышка регулятора высоты резки
3. Крышка дисплея и кнопочной панели
4. Кнопка STOP/защелка крышки
5. Съемная крышка
6. Задние колеса
7. Передние колеса
8. Контактные шины
9. Регулятор высоты резки
10. Зарядная станция
11. Светодиодный индикатор состояния зарядной
станции, ограничительного и направляющего
проводов
12. Паспортная табличка
13. Дисплей
14. Кнопочная панель
15. Режущий механизм
16. Блок с электрокомпонентами, аккумулятором и
моторами привода колес
17. Рукоятка
18. Главный выключатель
19. Режущий диск
20. Защитная пластина
21. Источник питания (внешний вид источника питания
может различаться в зависимости от страны)
22. Контурный провод для ограничения зоны работы и
направляющий провод*
23. Разъем для контурного провода*
24. Колышки*
25. Соединители для контурного провода*
26. Винты крепления зарядной станции
27. Линейка для прокладки ограничительного провода
(линейка снимается с корпуса)
28. Руководство по эксплуатации и краткое руководство
29. Маркировка кабеля
30. Дополнительные ножи
31. Кабель низкого напряжения
32. Наклейка с предупреждением
*Входит в комплект для установки, не входит в комплект
поставки газонокосилки-робота.
1
12
13
14
2
3
4
5
6
8
9
10
15
11
1816 17
22
20
19
21
24 25
26
27
23
28 29 30
31
32
7
