Ведущая звездочка и направляющая цепь машины разработаны для максимальной

устойчивости каретки при движении во всех направлениях. Надежное крепление

каретки на трубе обеспечивается натяжным механизмом направляющей цепи.

2. УПРАВЛЕНИЕ

Центральные вентили для горючего газа, подогревающего кислорода и кислорода

резки расположены далеко от области воздействия высокой температуры, удобно

помещены на стойке каретки для легкого использования оператором.

Определение примерного количества звеньев цепи

Зависимость между количеством звеньев и наружным диаметром трубы:

Q = Х + 11

где Q - количество звеньев (шт.); X - диаметр трубы (см); 11 - константа.

Например:

Диаметр трубы: 426,0 мм.

Принимаем Ø42,6 см = 43 звена, подставляем в формулу и получаем:

Q = 43 + 11 = 54 (шт).

Так что для резки трубы Ø426 мм потребуется приблизительно 54 звена.

5. ЗАКРЕПЛЕНИЕ МАШИНЫ НА ТРУБЕ

1. Вычислить необходимое количество звеньев цепи. Установить машину на трубу

в зоне резки и отвернуть барашек штока, чтобы освободить пружину и опустить

натяжной механизм.

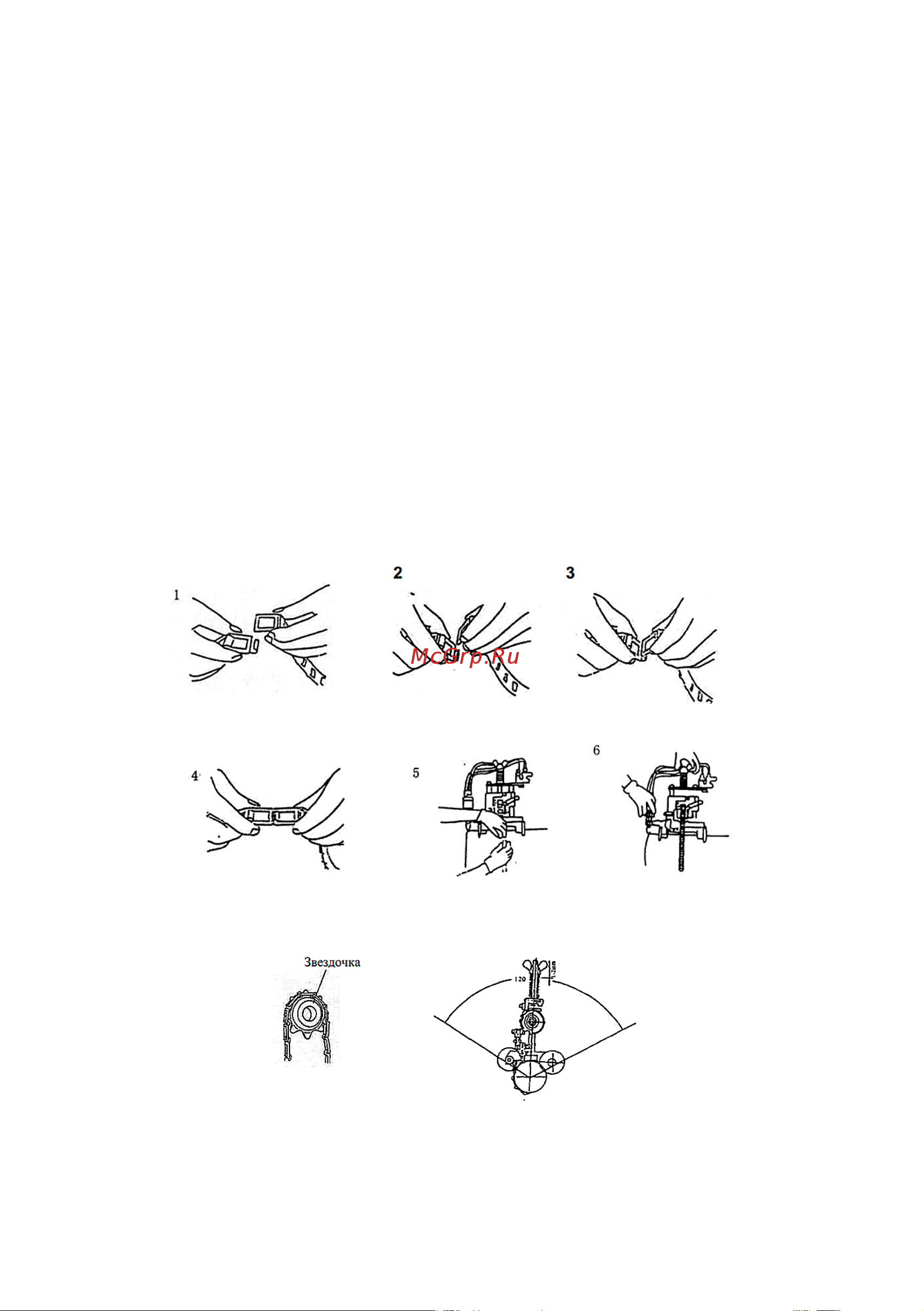

2. Надеть цепь на звездочку как показано на рисунке, чтобы пазы звеньев цепи
