оказались с наружной стороны (не путать правильную сторону цепи с ее непра-

вильной стороной) и соединить цепь (рис. 1-5).

3. Аккуратно натянуть цепь с помощью барашка на штоке. Следить за тем, чтобы

между витками пружины оставался гарантированный зазор 1-2 мм.

4. Чтобы избежать ошибки установки или ослабления цепи, поставить машину в

верхней части трубы, выключить сцепление, и повернуть ее вперед назад в преде-

лах приблизительно 120 градусов два-три раза. Цепь постепенно примет оптималь-

ное, правильное положение.

5. После завершения установки сделать оборот вокруг трубы, чтобы окончательно

убедиться в корректной установке машины и что длины держателя газопламенного

резака достаточно для подведения резака в зону реза.

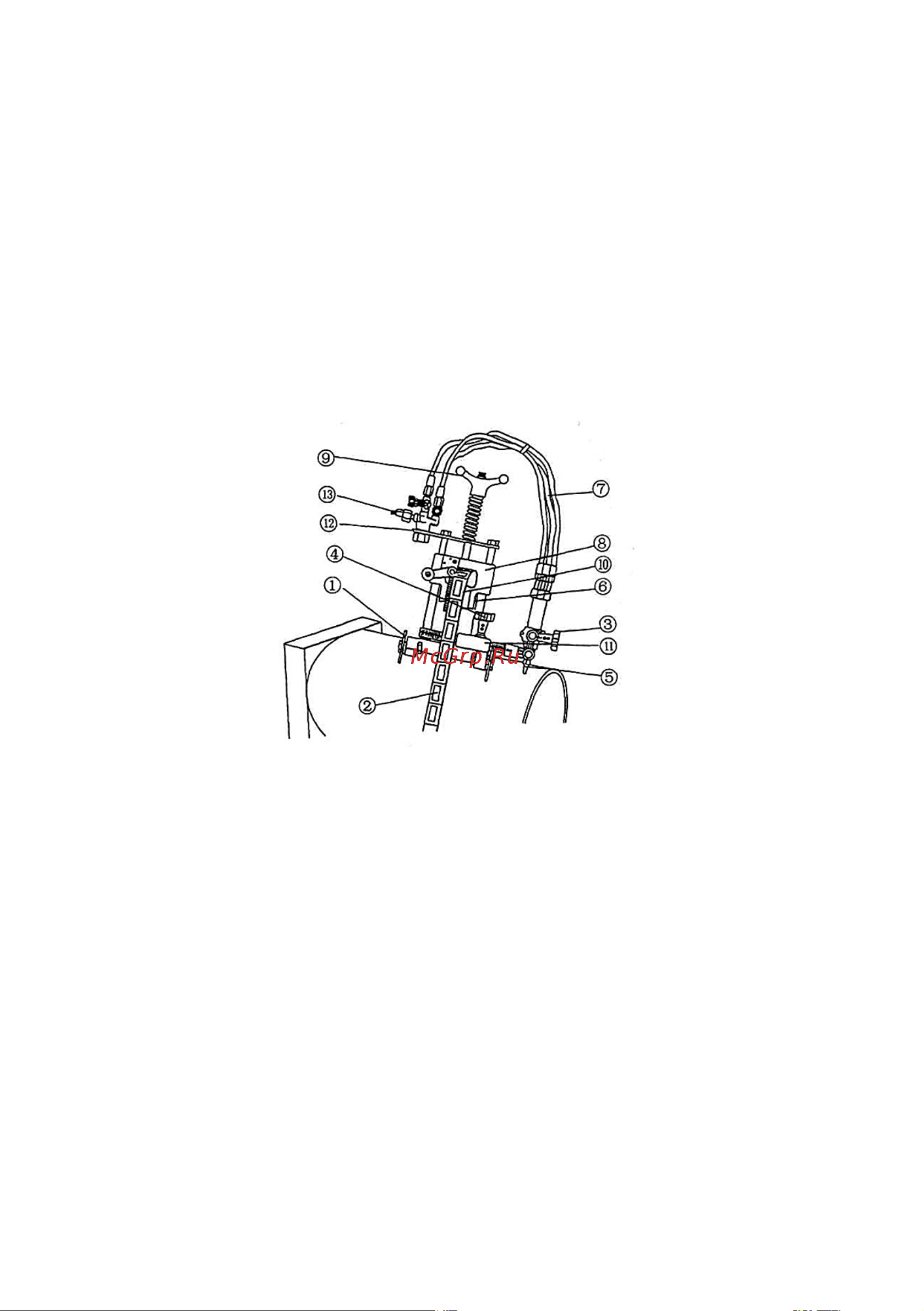

6. ОСНОВНЫЕ ЭЛЕМЕНТЫ МАШИНЫ

1. Колесо. Четыре колеса обеспечивают машине устойчивость на трубе.

2. Цепь. С помощью цепи машина крепится на трубе и перемещается.

3. Регулятор высоты резака. Изменяет высоту резака.

4. Регулятор перемещения резака. Изменяет положение резака вдоль горизон-

тальной оси трубы.

5. Резак (пропан) с высокоскоростными соплами. Толщина стенки трубы: 6-50

мм.

6. Направляющие стойки. Для перемещения натяжного механизма.

7. Шланги. Соединяют вентильный блок с резаком. В пучок объединены три

шланга: режущего кислорода, подогревающего кислорода и горючего газа.

8. Натяжной механизм.

9. Барашек. Перемещает натяжной механизм.

10. Звездочка. Передает вращение от рукоятки на цепь, для перемещения машины

по трубе.

11. Основной модуль. Каретка.

12. Кронштейн с вентильной группой. Используется для подведения газов к резаку

машины.

13. Газовые штуцеры. Для присоединения шлангов от машины к баллонам с газами.
