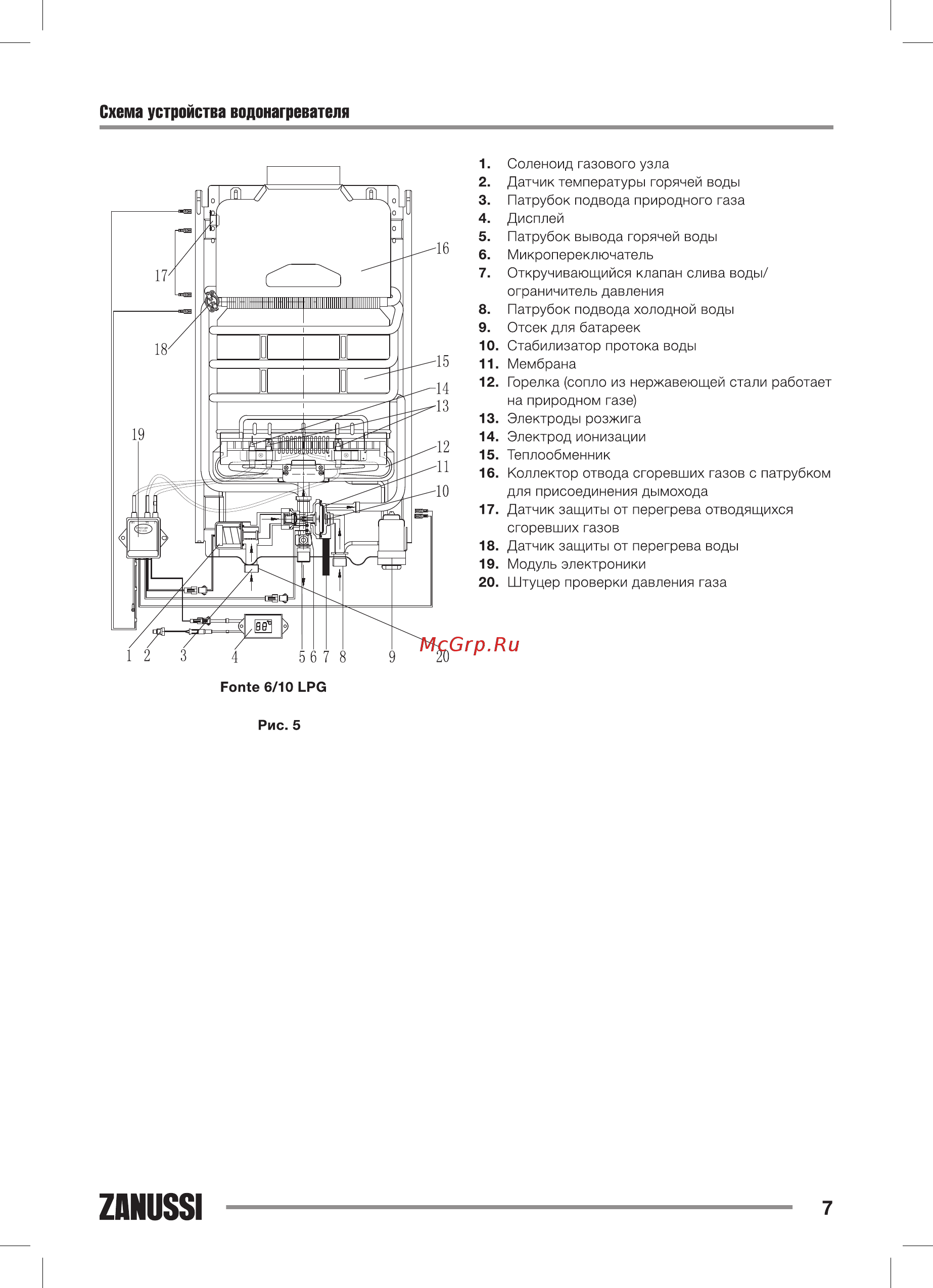

Схема устройства водонагревателя 1 Соленоид газового узла 2 Датчик температуры горячей воды 3 Патрубок подвода природного газа 4 Дисплей 5 Патрубок вывода горячей воды 6 Микропереключатель 7 Откручивающийся клапан слива воды ограничитель давления 8 Патрубок подвода холодной воды 9 Отсек для батареек 10 Стабилизатор протока воды 11 Мембрана 12 Горелка сопло из нержавеющей стали работает на природном газе 13 Электроды розжига 14 Электрод ионизации 15 Теплообменник 16 Коллектор отвода сгоревших газов с патрубком для присоединения дымохода 17 Датчик защиты от перегрева отводящихся сгоревших газов 18 Датчик защиты от перегрева воды 19 Модуль электроники 20 Штуцер проверки давления газа Fonte 6 10 LPG Рис 5 ZANUSSI 7
